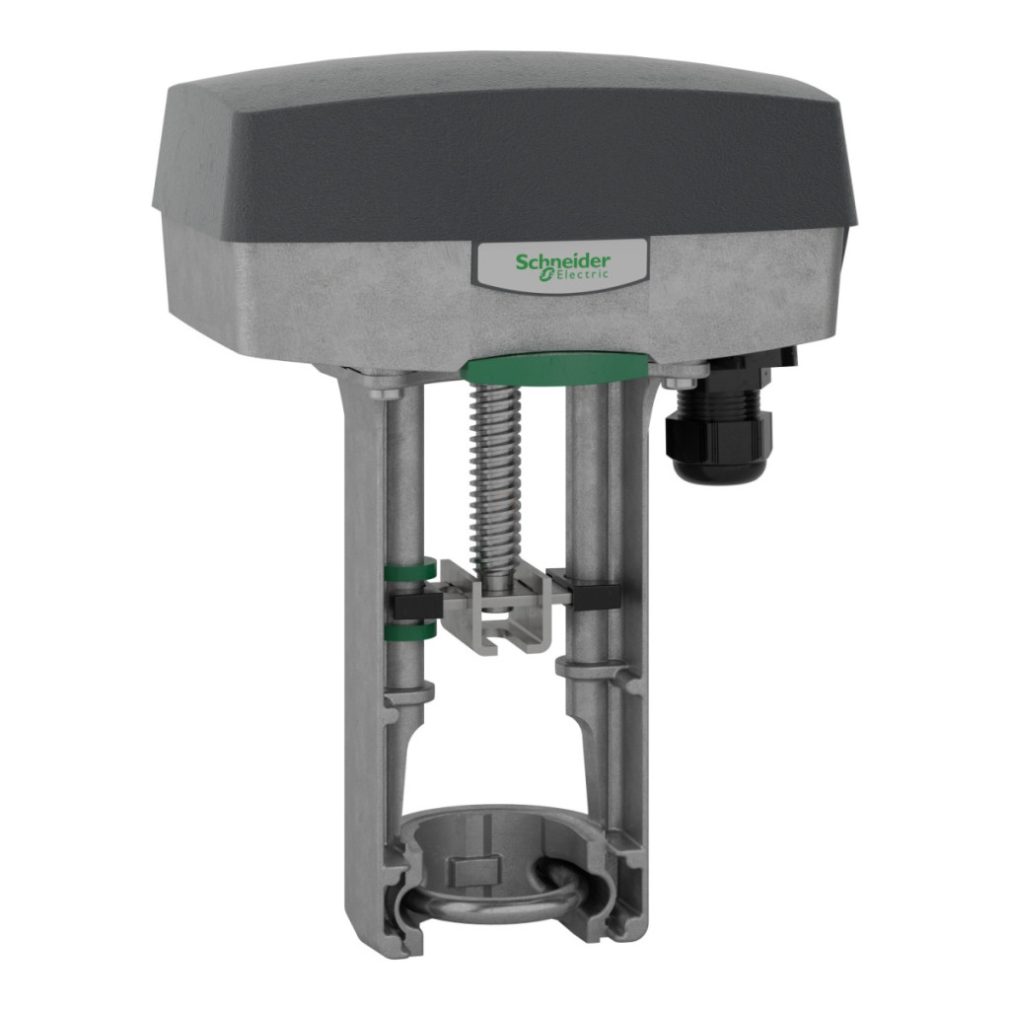

Actuatorul pentru supape Schneider Electric SpaceLogic seria M800 (8800310030) este un actuator electric liniar fără arc, conceput special pentru controlul supapelor cu bilă. Acest dispozitiv de înaltă performanță poate exercita o forță de 800 N (179 lbf), fiind o soluție excelentă pentru controlul precis al supapelor cu diametru mai mare în sistemele de servicii pentru clădiri. Actuatorul SpaceLogic M800 funcționează cu o tensiune de 24 V c.a./c.c. și are un consum de energie de numai 10 VA, ceea ce permite o funcționare eficientă din punct de vedere energetic. Dispozitivul este deosebit de versatil în ceea ce privește opțiunile de control, deoarece poate fi acționat atât cu semnale de control proporționale/modulante, cât și cu semnale de control flotante. Intervalul semnalului de intrare analogic de 0-10 V c.c. și semnalul de feedback de 2-10 V c.c. permit poziționarea precisă și indicarea stării în timp real pentru sistemele de monitorizare. Actuatorul M800 este echipat cu un motor c.c. fără perii, care asigură o funcționare fiabilă și de lungă durată. Lungimea cursei este reglabilă de la 9 la 52 mm, iar funcția de calibrare automată permite dispozitivului să se regleze singur pentru o funcționare optimă. Durata de funcționare a cursei este configurabilă și poate fi setată între 15 și 20 de secunde. Ciclul de funcționare de 20% asigură răcirea adecvată a motorului și fiabilitatea pe termen lung. Produsul are protecție IP54, care oferă o protecție adecvată împotriva prafului și stropirii cu apă. Intervalul de temperatură de funcționare este între -10 °C și +50 °C, asigurând o aplicabilitate largă în diferite condiții de mediu. În ceea ce privește umiditatea relativă, poate fi utilizat într-un mediu fără condensare între 0-90% RH. Carcasa din aluminiu și capacul din ABS/PC garantează un design durabil și robust, care poate rezista la solicitările utilizării zilnice. Actuatorul SpaceLogic M800 oferă, de asemenea, funcții utile suplimentare, cum ar fi 2 funcții de comutare SPDT (opțional), un indicator de poziție pe suport și o conexiune pentru cabluri cu un diametru exterior de 6-12 mm. Conectarea se face prin blocuri terminale, ceea ce facilitează instalarea și întreținerea. Aparatul aparține clasei de izolație electrică II, ceea ce sporește siguranța în utilizare. Produsul este distribuit în Europa, Asia-Pacific și Australia, fiind astfel disponibil pe scară largă pe piața internațională.
Specificații tehnice ale actuatorului SpaceLogic M800
Identificatori de produs
Familia de produse: SpaceLogic
Tipul produsului: Actuator electric pentru supape
Model: M800
Număr de piesă: 8800310030
Parametri tehnici
Mod de funcționare:Actuator liniar Tip motor: Motor DC fără perii Tip retur: Fără retur cu arc Forță: 800 N (179 lbf)
Lungime cursă: 9-52 mm
Durată cursă: 15 s / 20 s
Calibrare automată cursă: Da
Ciclu de funcționare: 20%
Caracteristici electrice
Tensiune de alimentare: 24 V CA/CC
Consum de energie: 10 VA CA
Consum de energie continuu: 10 VA CA
Putere nominală transformator: 50 VA
Clasă de izolație electrică: Clasa II
Funcție de comutare: 2 SPDT (opțional)
Parametri de control
Tip de control: Resetare automată
Semnal de control: Proporțional/modulant, flotant
Interval de intrare analogică: 0...10 V c.c.10 V CC
Caracteristici fizice
Protecție IP: IP54
Material: Carcasă din aluminiu, capac din ABS/PC
Indicator de poziție: Indicator de cursă pe suport
Intrare cablu: Presetup pentru cabluri cu diametru exterior de 6-12 mm
Conexiuni:Bloc terminal
Parametri de mediu
Temperatură de funcționare: -10...50 °C
Temperatură de depozitare: -10...50 °C
Umiditate relativă: 0...90% RH, fără condens
Piața țintă
Domeniu de utilizare: Europa, regiunea Asia-Pacific, Australia
