Motorul pentru obloane Schneider Electric MD10SR-24M oferă o soluție profesională pentru o gamă largă de sarcini de automatizare a clădirilor. Acest model este special conceput pentru controlul obloanelor, cu un design cu revenire prin arc care asigură revenirea automată a obloanelor la poziția inițială în cazul unei întreruperi de curent, permițând funcții critice de siguranță în sistemele de ventilație și climatizare. MD10SR-24M este un actuator de control modulant, avansat din punct de vedere tehnic, care răspunde la un semnal de intrare analogic de 2-10 V CC și furnizează un semnal de feedback de 2-10 V CC pentru un feedback precis al poziției. Funcționează cu o sursă de alimentare de 24 V c.a./c.c. și are un design eficient din punct de vedere energetic, consumând doar 3,5 W în timpul funcționării și 2,5 W în modul de așteptare. Actuatorul rotativ oferă un cuplu de 10 Nm, suficient pentru a acționa majoritatea cofrajelor de dimensiuni standard. Dispozitivul are un grad de protecție IP43, care oferă o protecție adecvată împotriva prafului și a unei anumite cantități de umiditate. Modelul Schneider Electric MD10SR-24M oferă o flexibilitate remarcabilă în instalare și utilizare. Domeniul de rotație de 95 de grade are opritoare reglabile pentru o ajustare precisă, iar indicatorul de cursă de pe suportul brațului oferă feedback vizual. Actuatorul este echipat cu cabluri de conectare de 1 metru pentru o instalare ușoară. Revenirea cu arc durează 75 de secunde, ceea ce reprezintă un compromis bun între viteză și funcționare fiabilă. Aparatul aparține clasei III de izolație electrică, ceea ce oferă siguranță suplimentară în aplicațiile de joasă tensiune. Dispozitivul are o gamă largă de temperaturi de funcționare, poate fi utilizat între -30 °C și +50 °C, cu umiditate relativă de 0-95% (fără condens). Acest lucru îl face potrivit pentru utilizare într-o varietate de condiții climatice, inclusiv în condiții mai extreme. Intervalul de temperatură de depozitare este și mai larg, de la -40 °C la +80 °C. Actuatorul pentru obloane Schneider Electric MD10SR-24M este proiectat în principal pentru piețele din Europa, Asia-Pacific și Australia, îndeplinind standardele și cerințele din aceste regiuni. Numărul modelului produsului este MD10SR-24M, care identifică în mod clar această configurație specifică în gama de produse Schneider Electric.

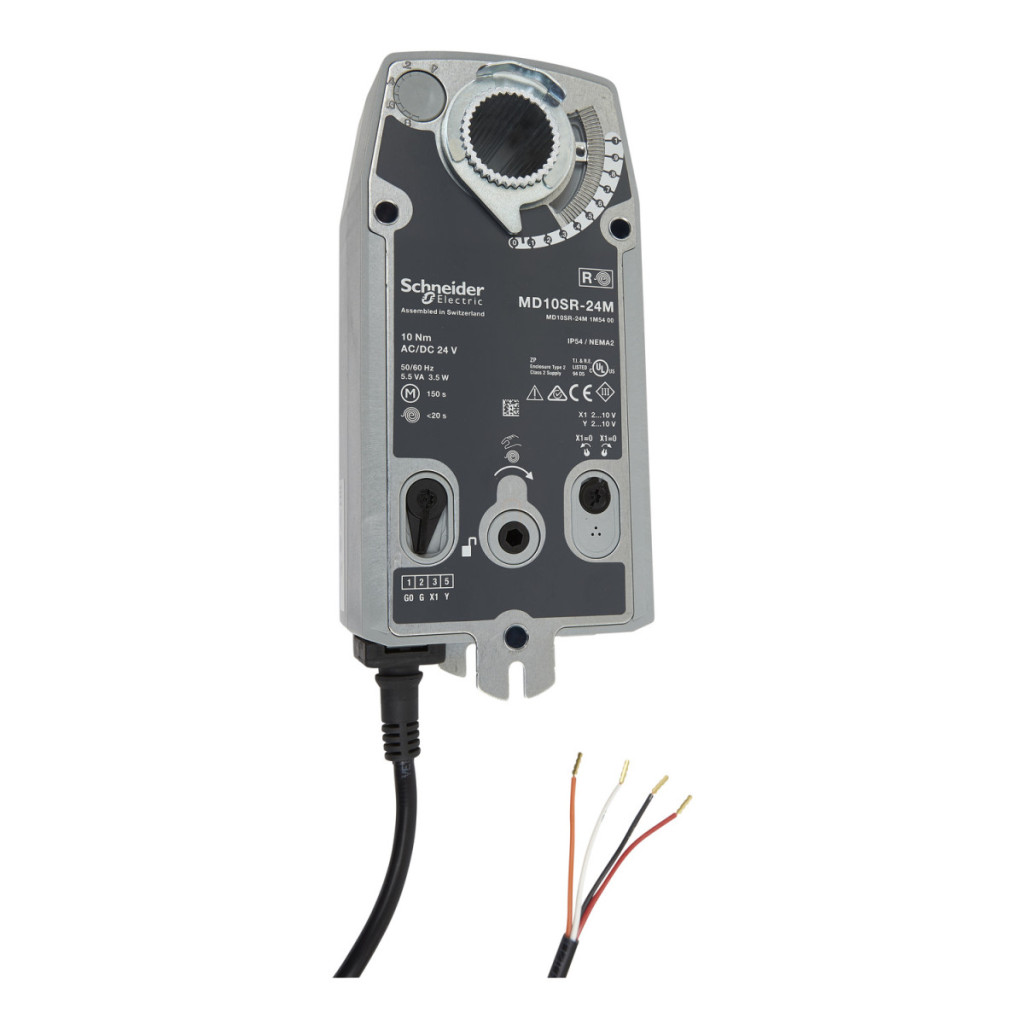

Actuator amortizor Schneider Electric - MD10SR-24M - Actuator amortizor cu revenire prin arc, 10 Nm, alimentare 24 V c.a., date tehnice ieșire 2-10 V
Date de bază despre produs
Tipul produsului sau componentului: Actuator pentru amortizor
Tipul actuatorului pentru amortizor: Electric
Familia de produse: MD10SR
Domeniu de aplicare: cofraje
Tip actuator pentru cofraje: rotativ
Tip control: revenire automată în poziția neutră
Caracteristici electrice
Tensiune nominală de alimentare: 24 V c.a./c.c.
Interval de intrare analogică: 2...10 V c.c.
Semnal de feedback: 2...10 V c.c.
Putere nominală a transformatorului: 5,5 VA
Consum de energie: 3,5 W
Consum de energie în VA: 5,5 VA CA
Consum de energie în standby: 2,5 W
Recuperare pierderi de energie: Recuperare cu arc
Semnal de control: Proporțional/modulabil
Clasa de izolare electrică: Clasa III
Caracteristici mecanice
Cuplu de strângere: 10 lb.in / 1,1 N.m
Indicator de poziție: Indicator de cursă montat pe suport
Lungime cablu: 1 m
Timp de revenire a arcului: 75 s
Unghi de rotație: 95°
Reglarea intervalului de rotație: Maximum 95° (limitat de opritorul reglabil)
Caracteristici de mediu
Nivel de protecție IP: IP43
Temperatura ambiantă în timpul funcționării: -30...50 °C
Umiditate relativă: 0...95% RH, fără condensare
Temperatura ambiantă în timpul depozitării: -40...80 °C
Informații regionale
Piețe țintă: Europa, Asia și Oceania, Australia
