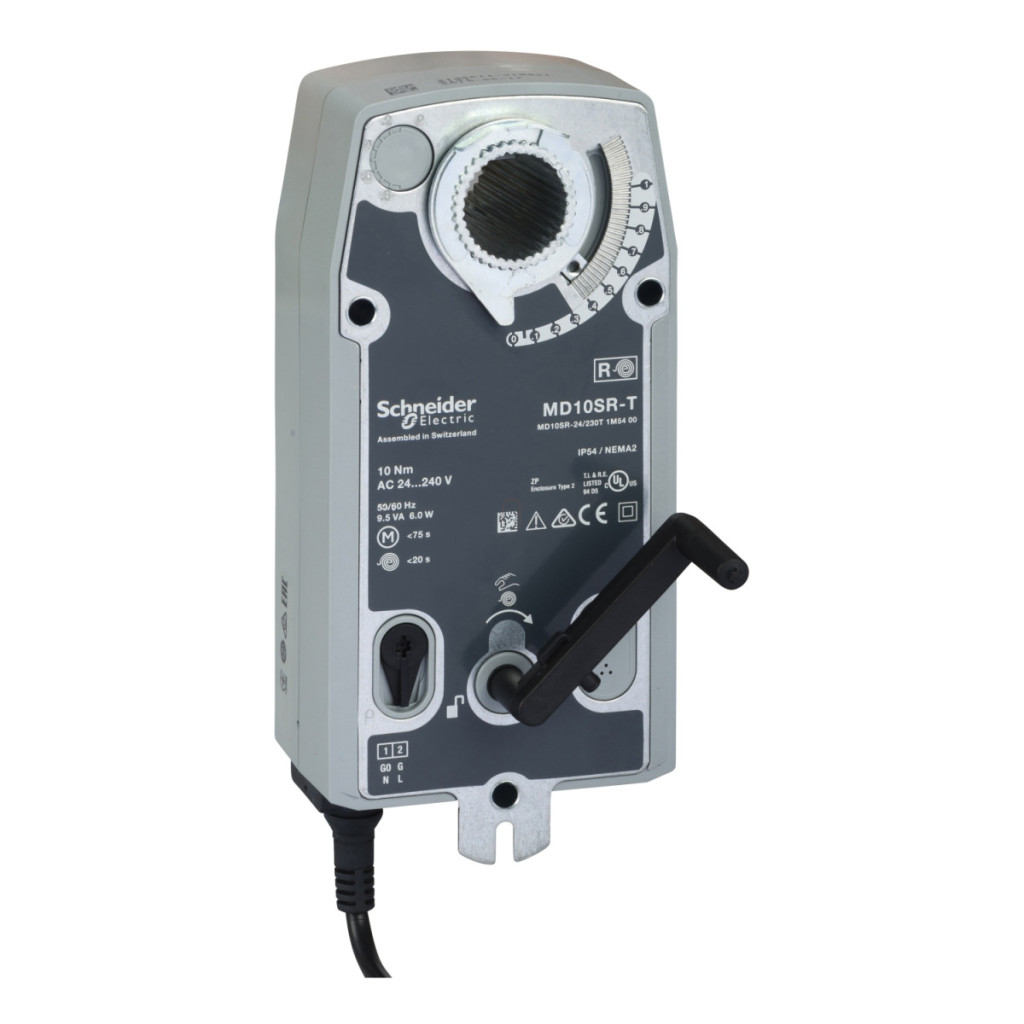

MD10SR-24T este un actuator electric cu arc de revenire extrem de fiabil, dezvoltat de Schneider Electric special pentru funcționarea automată a clapetelor în sistemele de ventilație și tratare a aerului. Acest dispozitiv este o alegere excelentă pentru aplicații în care, din motive de siguranță, este important ca amortizorul să revină la poziția sa implicită în cazul unei întreruperi de curent, cum ar fi în sistemele de aer condiționat, sistemele de extracție a fumului sau alte aplicații din domeniul serviciilor pentru clădiri. Actuatorul pentru clapete MD10SR-24T are parametri tehnici remarcabili: oferă un cuplu de 10 Nm, suficient pentru funcționarea fiabilă a majorității clapetelor de dimensiuni standard. Dispozitivul necesită o sursă de alimentare de 24 V c.a./c.c. și consumă doar 6 W de energie în timpul funcționării (8,5 VA cu o sursă de alimentare c.a.), fiind extrem de eficient din punct de vedere energetic în modul de așteptare, consumând doar 2,5 W. Actuatorul pentru cofraje are un control cu două poziții (deschis/închis), care permite un control simplu, dar eficient în sistemele automatizate. Ca parte a seriei MD10SR, acest model este conform cu clasa III de protecție electrică la atingere și are un grad de protecție IP54, care oferă o protecție adecvată împotriva prafului și stropirii cu apă. Un avantaj suplimentar al actuatorului pentru obloane Schneider Electric MD10SR-24T este cablul de conectare preinstalat de 1 metru, care facilitează instalarea. Actuatorul are un interval de rotație de 95°, care poate fi limitat de un comutator de limită reglabil. Indicatorul vizual de poziție ajută la verificarea stării actuale a echipamentului. O caracteristică specială este funcția de revenire cu arc, care readuce automat oblonul la poziția inițială în doar 75 de secunde în cazul unei întreruperi de curent, asigurând funcționarea în siguranță a sistemului chiar și în situații critice. Acest lucru poate fi deosebit de important în sistemele de servicii pentru clădiri, unde readucerea oblonului la poziția inițială este o funcție de siguranță, cum ar fi în sistemele de protecție împotriva incendiilor. Produsul poate fi utilizat la o temperatură ambiantă cuprinsă între -30 °C și +50 °C și are o temperatură de depozitare cuprinsă între -40 °C și +80 °C, asigurând o funcționare fiabilă chiar și în condiții de mediu extreme. De asemenea, este extrem de tolerant în ceea ce privește umiditatea relativă și poate fi utilizat la o umiditate de 0-95% fără condens. Piețele țintă pentru actuatorul de amortizor MD10SR-24T includ Europa, Asia, regiunea Pacificului și Australia, ceea ce îl face aplicabil pe scară largă în sistemele de servicii pentru clădiri care respectă diverse standarde regionale. Controlerul de cofraje Schneider Electric MD10SR-24T oferă astfel o soluție universală, fiabilă și sigură pentru sarcinile de control al cofrajelor în sistemele de automatizare a clădirilor.
Actuator pentru amortizor Schneider Electric - MD10SR-24T - Actuator pentru amortizor cu revenire prin arc, 10 Nm, alimentare 24 V c.a., Date tehnice ieșire deschidere/închidere
Date generale
Tip produs: Actuator pentru amortizor
Tip actuator: Electric
Seria de produse actuator: MD10SR
Model actuator: MD10 SR-24T
Scopul produsului: Acționarea obloanelor
Actuator: Rotativ
Tip de control: Resetare automată
Caracteristici electrice
Tensiune nominală de alimentare: 24 V CA/CC
Putere nominală a transformatorului: 8,5 VA
Consum de energie: 6 W
Consum de energie: 8,5 VA CA
Consum de energie în stare de așteptare: 2,5 W
Revenire la pierderea de energie: Revenire cu arc
Semnal de control: 2 poziții (pornit/oprit)
Clasa de izolație electrică: Clasa III
Caracteristici mecanice
Cuplu de strângere: 10 lb.in / 1,1 N.m
Indicator de poziție: Indicator vizual
Lungime cablu: 1 m
Timp de revenire cu arc: 75 s
Rotație actuator: 95°
Reglarea intervalului de rotație: Maximum 95° (limitat de comutatorul de limită reglabil)
Caracteristici de mediu
Grad de protecție IP: IP54
Temperatura aerului ambiant în timpul funcționării: -30 până la 50 °C
Umiditate relativă: 0 până la 95 % RH, fără condens
Temperatura aerului ambiant în timpul depozitării: -40…80 °C
Piața țintă
Regiunea țintă: Europa, Asia-Pacific, Australia
