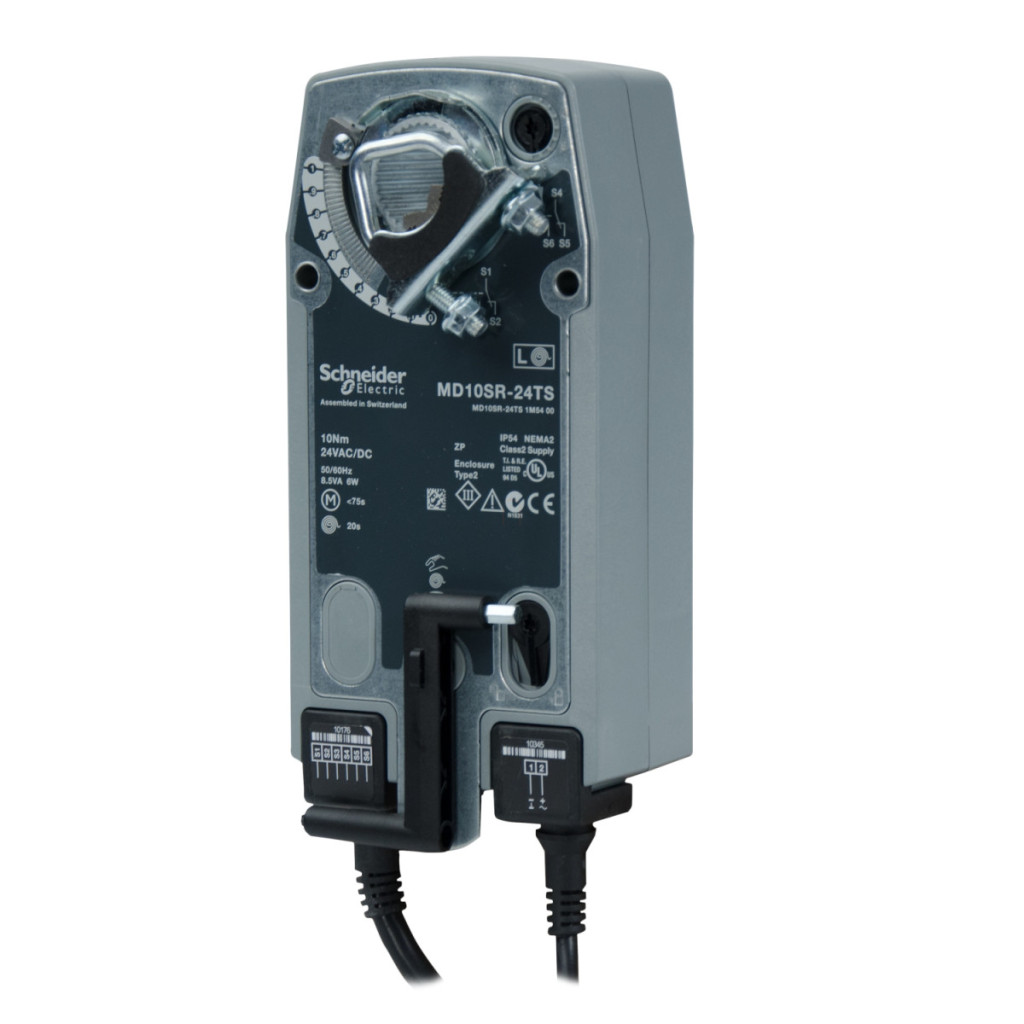

Schneider Electric MD10SR-24TS este un actuator cu amortizor cu arc de revenire conceput special pentru funcționarea automată a amortizoarelor conductelor de aer. Acest actuator cu 2 poziții (deschis/închis) oferă un cuplu de 10 Nm, suficient pentru funcționarea fiabilă a majorității amortizoarelor utilizate în sistemele comerciale și industriale de tratare a aerului. Dispozitivul funcționează cu o tensiune de 24 V CA/CC, fiind compatibil cu majoritatea sistemelor moderne de automatizare a clădirilor. Principalul avantaj al actuatorului MD10SR-24TS este funcționalitatea sa de revenire cu arc, care asigură revenirea automată a amortizorului la poziția sa implicită în cazul unei întreruperi de curent. Această caracteristică de siguranță este deosebit de importantă în sistemele de protecție împotriva incendiilor sau în aplicațiile în care este esențială funcționarea fiabilă și sigură. Timpul de revenire este de numai 75 de secunde, ceea ce permite un răspuns rapid în caz de urgență. Dispozitivul are un unghi de rotație de 95°, care poate fi limitat cu ajutorul unui opritor reglabil, ceea ce îl face perfect adaptabil la diferite tipuri de obloane. Actuatorul are un grad de protecție IP54, care oferă o protecție adecvată împotriva prafului și stropirii cu apă, făcându-l potrivit pentru instalarea într-o varietate de condiții de mediu. Intervalul său de temperatură de funcționare este între -30 °C și +50 °C, ceea ce permite utilizarea sa în aer liber sau în condiții de temperatură mai extreme. În ceea ce privește umiditatea relativă, acesta funcționează în medii fără condensare, de la 0 la 95% RH. Intervalul de temperatură de depozitare al dispozitivului este și mai larg, de la -40 °C la +80 °C, oferind condiții logistice flexibile. Caracteristici practice suplimentare ale MD10SR-24TS includ un indicator vizual de poziție, care permite verificarea rapidă a poziției curente a cofrajului, și un design cu două fire, care facilitează instalarea. Firele au o lungime de 1 metru, ceea ce este suficient pentru majoritatea situațiilor de instalare. Din punct de vedere electric, actuatorul aparține clasei de izolație III și are o funcție de comutare 2 SPDT. Dispozitivul are un consum de energie de 6 W, în timp ce în modul CA este de 8,5 VA, iar consumul de energie de menținere este de numai 2,5 W, asigurând o funcționare eficientă din punct de vedere energetic.
Actuator pentru amortizor Schneider Electric - MD10SR-24TS - Actuator pentru amortizor cu revenire prin arc, 10 Nm, alimentare 24 V c.a., ieșire deschidere/închidere, cu comutator de limită Date tehnice
Caracteristici generale
Tipul produsului sau al componentei: Actuator
Tipul actuatorului: Electric
Seria de produse a actuatorului: MD10SR
Model actuator: MD10 SR-24TS
Scopul produsului: Acționarea obloanelor
Actuator: Rotativ
Caracteristici electrice
Tensiune nominală de alimentare: 24 V CA/CC
Putere nominală a transformatorului: 8,5 VA
Consum de energie: 6 W
Consum de energie în CA: 8,5 VA CA
Consum de energie în standby: 2,5 W
Semnal de control: 2 poziții (pornit/oprit)
Clasa de izolație electrică: Clasa III
Funcție de comutare: 2 SPDT
Caracteristici mecanice
Mod de revenire: Revenire cu arc
Cuplu de strângere: 10 lb.in / 1,1 N·m
Indicator de poziție: Indicator vizual
Caracteristici suplimentare: Design cu două fire
Lungime fir: 1 m
Timp de revenire cu arc: 75 s
Rotație actuator: 95°
Reglarea intervalului de rotație: Maximum 95° (limitat de opritorul reglabil)
Caracteristici de mediu
Grad de protecție IP: IP54
Temperatura ambiantă de funcționare: -30...50 °C
Umiditate relativă: 0...95% RH, fără condens
Temperatură ambiantă de depozitare: -40...80°C
Regiune țintă: Europa, Asia-Pacific, Australia
