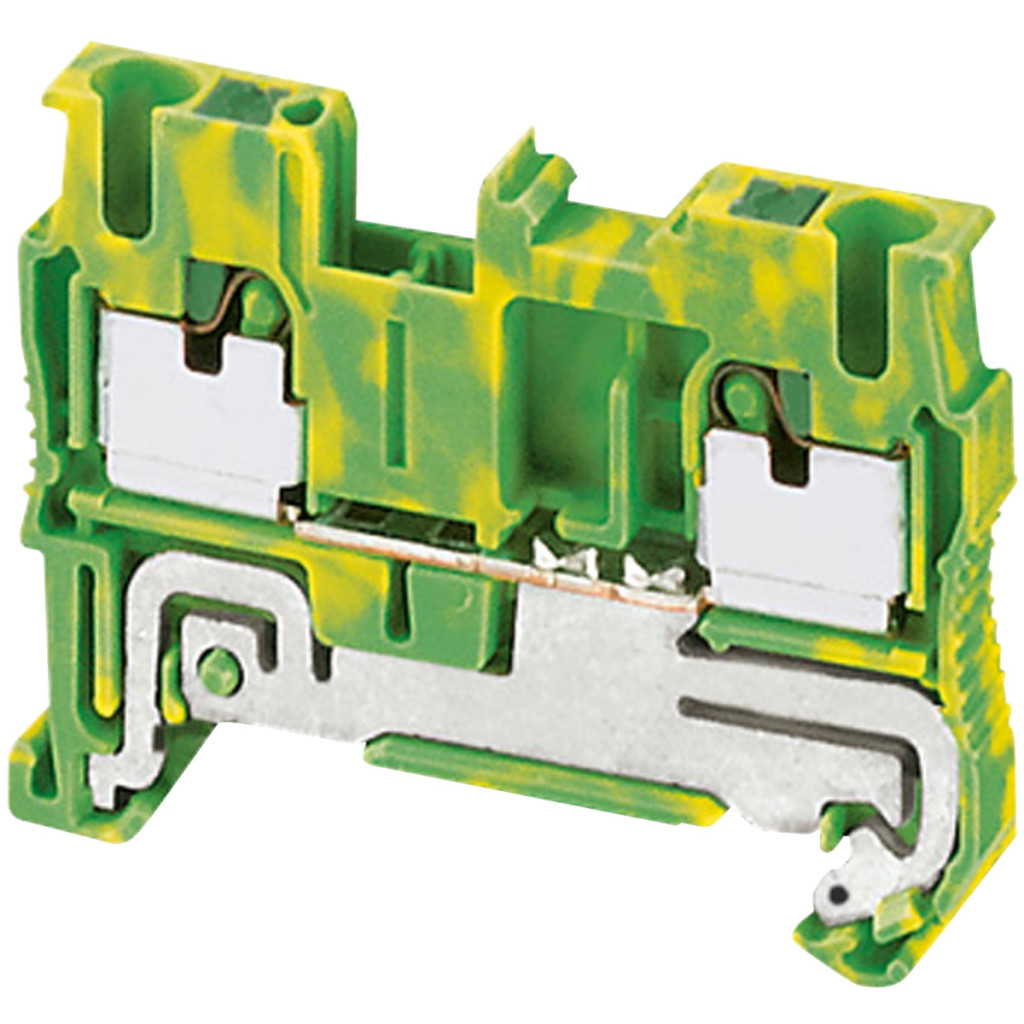

Blocul terminal de împământare de protecție NSYTRP22PE din gama de produse Linergy TR de la Schneider Electric este o soluție excelentă pentru sarcinile de împământare în sistemele industriale și de automatizare a clădirilor. Acest set de borne push-in verde și galben, cu o secțiune nominală de 2,5 mm², este disponibil în pachete de 50 de bucăți, fiind ideal pentru utilizarea în proiecte de amploare. Blocul terminal NSYTRP22PE din seria Linergy TR are dimensiuni compacte: are o lungime de 48,5 mm, o lățime de numai 5,2 mm și o înălțime de 36,5 mm. Aceste dimensiuni permit instalarea în dulapuri de comutație, economisind spațiu și asigurând în același timp o conexiune fiabilă la pământ. Blocul terminal are două puncte de conectare, situate în partea superioară – o conexiune push-in pe partea de intrare și una pe partea de ieșire. Blocul terminal de nivel 1 poate fi montat folosind o metodă de fixare cu clemă, care permite o instalare rapidă și ușoară. În ceea ce privește caracteristicile tehnice, blocul terminal NSYTRP22PE este potrivit pentru conectarea cablurilor de diferite dimensiuni: 0,08-4 mm² solide, 0,08-2,5 mm² flexibile fără capete de cablu și 0-2,5 mm² flexibile cu capete de cablu. Nu sunt necesare unelte pentru conectarea firelor, ceea ce accelerează semnificativ procesul de instalare. Pentru deconectare se recomandă utilizarea unei șurubelnițe plate. Pentru pregătirea corespunzătoare a firelor este necesară o lungime de dezizolare de 10 mm. Carcasa blocului terminal este fabricată din poliamidă 6/6, care are proprietăți izolante excelente. Factorul său de pierdere dielectrică este de 0,01 la 1 MHz (conform IEC 60250 și VDE 0303-T4), iar constanta sa dielectrică este de 3,7 la 1 MHz. Produsul are caracteristici de rezistență remarcabile: rezistența sa specifică este de 10000 MΩ·m, iar rezistența sa la suprafață este de 1000 GΩ, în conformitate cu standardele IEC 60093 și VDE 0303-T30. Rezistența sa la curgere este de 500 CTI (>400 kB), rezistența la flacără este V0 (la o grosime de 0,8 mm), conform UL 94. Rigiditatea dielectrică este de 1000 V conform IEC 60243-1. Blocul terminal NSYTRP22PE poate fi utilizat într-un interval larg de temperaturi, cu o temperatură ambiantă de funcționare între -40 °C și +130 °C, în conformitate cu standardele IEC 60216-1 și VDE 0304-T21. Produsul este compatibil cu multe sisteme Schneider Electric, inclusiv PrismaSeT G, PrismaSeT P, PrismaSet HD, PrismaSeT Pack 250, PanelSeT, Mureva, seria PrismaSeT XS, precum și familia de produse TeSys și dulapurile Spacial. Certificările sale includ UL, GL, CSA și VDE, dovedind că produsul îndeplinește cele mai înalte cerințe de siguranță și calitate. Blocul terminal Schneider Electric NSYTRP22PE este alegerea perfectă pentru aplicații care necesită o împământare de protecție fiabilă și conformă cu standardele.
Blocuri terminale Schneider Electric Linergy TR - NSYTRP22PE - Terminal de împământare cu arc direct, cu un singur nivel, conexiune 1x1, 5,2 mm, 2,5 mm², verde-galben, date tehnice
Caracteristici principale
Familia de produse: Linergy
Denumirea produsului: Linergy TR
Tipul produsului: Bloc terminal
Denumirea scurtă a produsului: TRP
Tip bloc terminal: Împământare de protecție
Nivel bloc terminal: 1
Metodă de fixare: Clip-on
Secțiune nominală: 2,5 mm²
Lungime: 48,5 mm
Culoare: Verde-galben
Cantitate per set: Set de 50 de bucăți
Date suplimentare
Lățime: 5,2 mm
Înălțime: 36,5 mm
Conectori - terminale: 1 x push-in: în sus, 1 x push-in: în jos Număr de conexiuni: 2 Poziție conexiune: Sus Număr de intrări de măsurare: 2 Secțiune transversală cablu: 0,08...4 mm², solid; 0...2,5 mm², cu capăt de cablu flexibil 0,08...2,5 mm², fără capăt flexibil al cablului; 0...2,5 mm², cu capăt flexibil al cablului
Lungime de dezizolare a cablului: 10 mm
Tip de scule: Deconectare: șurubelniță plată; Conexiune: fără scule
Material: Poliamidă 6/6: carcasă izolatoare
Caracteristici electrice
Pierdere dielectrică: 0,01 la 1 MHz (conform IEC 60250), 0,01 la 1 MHz (conform VDE 0303-T4) Constanta dielectrică: 3,7 la 1 MHz Rezistență specifică: 10.000 MΩ.m (conform IEC 60093), 10000 MΩ.m (conform VDE 0303-T30) Rezistență de suprafață: 1000 GΩ (conform IEC 60093), 1000 GΩ (conform VDE 0303-T30) Rezistență la curgere: 500 CTI (> 400 kB) (conform IEC 60093), 500 CTI (> 400 kB) (conform VDE 0303-T30) Rezistență la flacără: V0, grosime 0,8 mm (conform UL 94) Rigiditate dielectrică: 1000 V (conform IEC 60243-1) Date de mediu Temperatura ambiantă de funcționare: -40...130 °C (conform IEC 60216-1), -40...130 °C (conform VDE 0304-T21)
Compatibilitate și certificări
Compatibilitate cu familia de produse: PrismaSeT G, PrismaSeT P, PrismaSet HD, PrismaSeT Pack 250, PanelSeT, Mureva, PrismaSeT XS, TeSys Compatibilitate produs: Carcase spațiale Certificări produs: UL, GL, CSA, VDE
