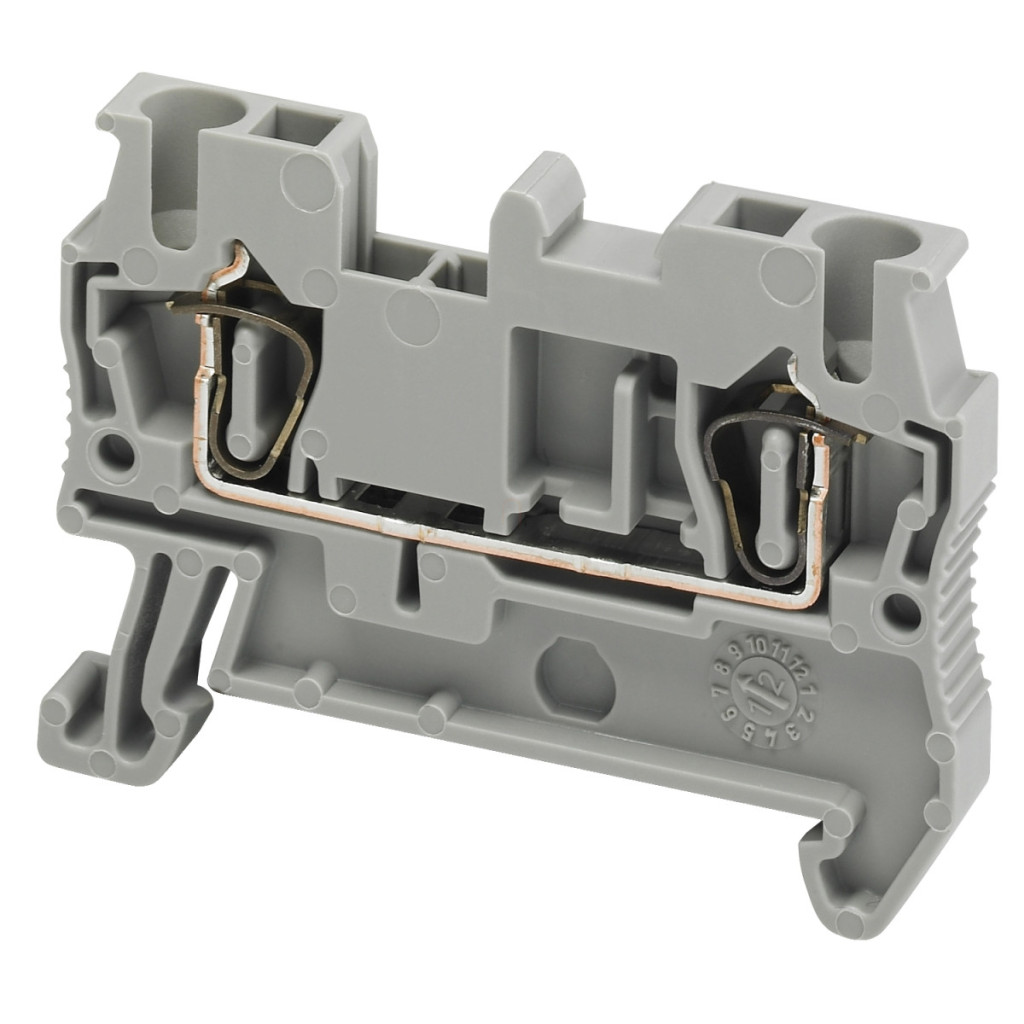

Blocul terminal Schneider Electric Linergy TR NSYTRR22 este un bloc terminal profesional care oferă o soluție ideală pentru conexiunile de cabluri în dulapurile de distribuție electrică industriale și comerciale și în dulapurile de comutație. Acest bloc terminal de culoare gri, cu conexiune cu arc, are o secțiune nominală de 2,5 mm² și un design de trecere, care permite o cablare simplă și fiabilă. Blocul terminal NSYTRR22 aparține familiei de produse Linergy TR și poate fi montat rapid și ușor pe șine DIN datorită metodei de fixare cu clemă. Produsul are două puncte de conectare – un conector cu arc orientat în sus și unul orientat în jos – asigurând astfel continuitatea corespunzătoare a circuitului. Tehnologia de conectare cu arc asigură o conexiune fără întreținere, rezistentă la vibrații, ceea ce este deosebit de avantajos în medii în care apar frecvent vibrații sau fluctuații de temperatură. Blocul terminal Linergy TR NSYTRR22 oferă opțiuni flexibile de conectare a cablurilor: poate fi utilizat cu cabluri flexibile cu o secțiune transversală de 0,08-2,5 mm² fără manșoane, fire solide cu o secțiune transversală de 0,08-4 mm² cu manșoane, fire flexibile cu o secțiune transversală de 0,2-2,5 mm² cu manșoane și fire solide cu o secțiune transversală de 0,08-4 mm² fără manșoane. Pentru conectarea și deconectarea firelor este necesară o șurubelniță plată, iar lungimea de dezizolare a firelor este de 10 mm. Blocul terminal Schneider Electric Linergy TR are dimensiuni compacte: 48,5 mm lungime, 5,2 mm lățime și 36,5 mm înălțime, ceea ce îl face o soluție economisitoare de spațiu pentru dulapurile de comutație. Blocul terminal NSYTRR22 oferă performanțe electrice remarcabile: are o tensiune nominală de funcționare de 800 V conform EN/IEC 60947-7-1 (600 V conform certificării UL și CSA) și un curent nominal de 24 A conform EN/IEC 60947-7-1 (20 A conform certificării UL și CSA). Produsul este fabricat din materiale de înaltă calitate: carcasa izolatoare este din poliamidă 6/6, conectorii și șuruburile sunt din aliaj de cupru, jumperul este, de asemenea, din aliaj de cupru, iar arcul este din oțel crom-nichel. Aceste materiale asigură durata lungă de viață a produsului și funcționarea fiabilă. Blocul terminal are proprietăți dielectrice remarcabile și o rezistență ridicată la flacără (clasificare V0 conform UL 94), ceea ce sporește și mai mult siguranța. Blocul terminal NSYTRR22 este compatibil cu o serie de sisteme Schneider Electric, inclusiv PrismaSeT G, PrismaSeT P, PrismaSet HD, PrismaSeT Pack 250, PanelSeT, Mureva, PrismaSeT XS și TeSys, precum și cu aparatajul de comutație Spacial. Intervalul de temperatură de funcționare al produsului este între -40 °C și +130 °C, asigurând performanțe fiabile chiar și în condiții de mediu extreme. Blocul terminal Schneider Electric NSYTRR22 este certificat de VDE, UL, CSA, DNV și GL, confirmând faptul că produsul respectă cele mai stricte standarde internaționale și norme de siguranță.
Blocuri terminale Schneider Electric Linergy TR - NSYTRR22 - Terminal jumper cu un singur nivel, cu arc, conexiune 1x1, 5,2 mm, 2,5 mm², 24 A - date tehnice
Caracteristici generale
Familia de produse: Linergy
Denumirea produsului: Linergy TR
Tipul produsului: Bloc terminal
Denumirea scurtă a produsului: TRR
Categorie: Accesoriu de conectare
Tip bloc terminal: Gaură traversantă
Nivel bloc terminal: 1
Metodă de fixare: Fixare prin clipare
Secțiune nominală: 2,5 mm²
Lungime: 48,5 mm
Culoare: Gri
Cantitate per set: Set de 50 de bucăți
Caracteristici suplimentare
Lățime: 5,2 mm
Înălțime: 36,5 mm
Conexiuni - blocuri terminale: 1 x terminal cu arc: în sus, 1 x terminal cu arc: în jos
Număr de conexiuni: 2
Poziție conexiune: Sus
Număr de intrări de măsurare: 2
Secțiune transversală a cablului:
0,08–2,5 mm², flexibil, fără manșon
0,08–4 mm², solid, cu manșon
0,2–2,5 mm², flexibil, cu manșoane
0,08–4 mm², solid, fără manșoane
Lungime de dezizolare a firului: 10 mm
Tip de sculă: Conectare: șurubelniță plată, Demontare: șurubelniță plată
Tensiune nominală de funcționare:
600 V CSA
800 V conform EN/IEC 60947-7-1
600 V UL
Curent nominal:
20 A CSA
20 A UL
24 A conform EN/IEC 60947-7-1
Materiale
Material:
Poliamidă 6/6: carcasă izolatoare
Aliaj de cupru: conector și șurub
Aliaj de cupru: jumper
Oțel crom-nichel: arc
Caracteristici electrice
Pierdere dielectrică: 0,01 la 1 MHz conform IEC 60250, 0,01 la 1 MHz conform VDE 0303-T4
Constanta dielectrică: 3,7 la 1 MHz
Rezistență specifică: 10.000 MΩ.m conform IEC 60093, 10.000 MΩ.m conform VDE 0303-T30
Rezistivitate de suprafață: 1000 GΩ conform IEC 60093, 1000 GΩ conform VDE 0303-T30
Rezistență la scurgere: 500 CTI (> 400 kB) conform IEC 60093, 500 CTI (> 400 kB) conform VDE 0303-T30
Rezistență la flacără: V0, grosime 0,8 mm conform standardului UL 94
Compatibilitate și certificări
Compatibilitate sistem: PrismaSeT G, PrismaSeT P, PrismaSet HD, PrismaSeT Pack 250, PanelSeT, Mureva, PrismaSeT XS, TeSys
Compatibilitate produs: Dulapuri de distribuție spațiale
Certificări produs: VDE, UL, CSA, DNV, GL
Caracteristici de mediu
Rezistență dielectrică: 1000 V conform IEC 60243-1
Temperatura ambiantă de funcționare: -40...130 °C conform IEC 60216-1, -40...130 °C conform VDE 0304-T21
