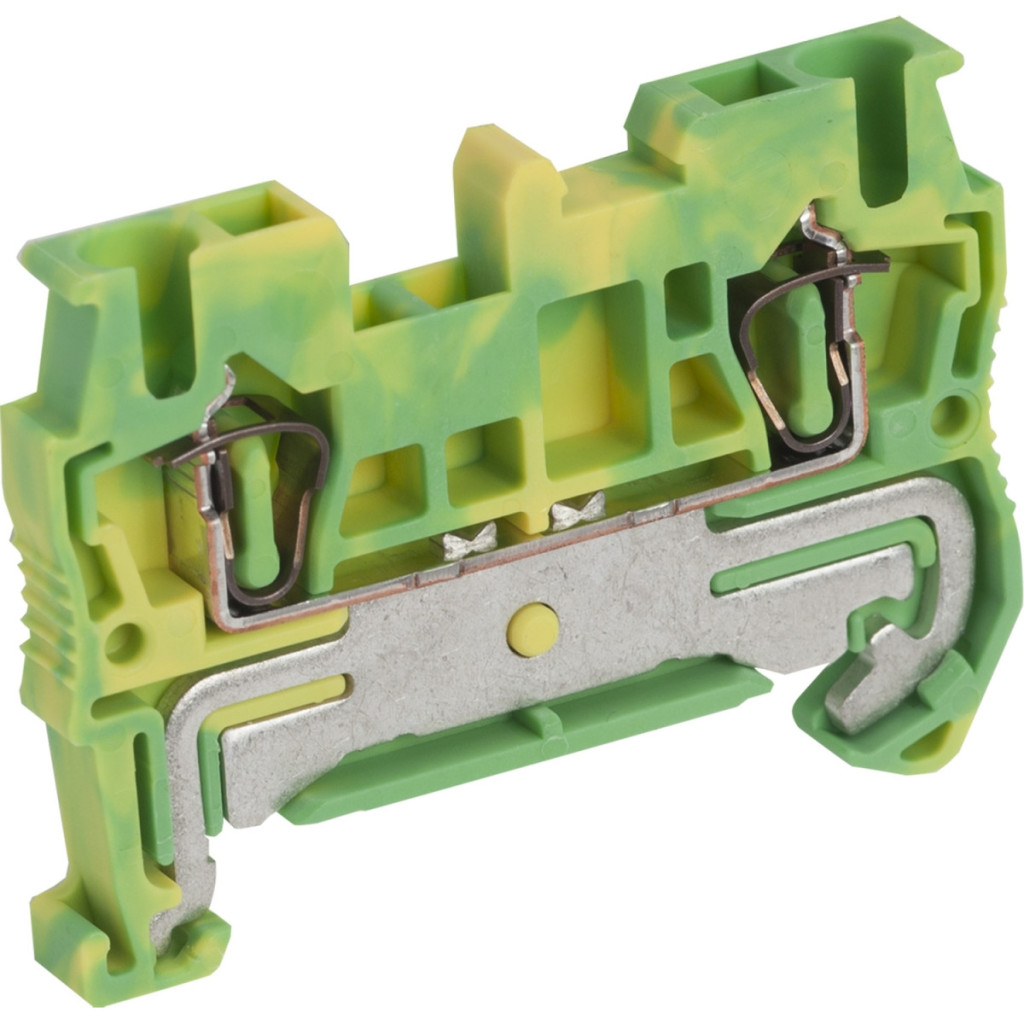

Blocul terminal de împământare cu arc de protecție din seria Linergy TR NSYTRR22PE de la Schneider Electric este o soluție excelentă pentru asigurarea conexiunilor de împământare fiabile în sistemele electrice industriale și comerciale. Acest bloc terminal verde-galben cu o secțiune nominală de 2,5 mm² este disponibil în pachete de 50 de bucăți, dar este important de reținut că produsul va fi scos din gama producătorului, iar producția va înceta la 30 septembrie 2026. Datorită dimensiunilor sale compacte (48,5 mm lungime, 5,2 mm lățime și 36,5 mm înălțime), produsul este alegerea ideală pentru aplicații în care economisirea spațiului este importantă. Conectorii cu arc permit o instalare rapidă și ușoară, asigurând în același timp o conexiune electrică stabilă și rezistentă la vibrații. Metoda de montare cu clemă a blocului terminal facilitează instalarea pe o șină DIN standard. Produsul are două intrări de măsurare, iar poziția de conectare este situată în partea superioară. NSYTRR22PE oferă opțiuni flexibile de cablare: poate fi utilizat cu capete de cablu solide de 0,08-4 mm², capete de cablu flexibile de 0,2-2,5 mm² și capete de cablu flexibile de 0,08-2,5 mm² fără fire. Lungimea de dezizolare a firelor este de 10 mm, iar pentru conectare și deconectare este necesară o șurubelniță plată. Carcasa dispozitivului este fabricată din poliamidă 6/6, care are proprietăți excelente de izolare electrică. Produsul poate fi utilizat într-un interval larg de temperaturi (-40...130 °C) în conformitate cu standardele IEC 60216-1 și VDE 0304-T21, ceea ce permite utilizarea sa în diverse condiții de mediu. Parametrii tehnici excelenți și conformitatea cu standarde precum rezistența dielectrică de 1000 V (IEC 60243-1), rezistența la flacără V0 (UL 94) și certificările internaționale (CSA, GL, UL, DNV, VDE) garantează fiabilitatea și funcționarea în siguranță a produsului. Terminalul de împământare Linergy TR NSYTRR22PE este compatibil cu multe game de produse Schneider Electric, inclusiv PrismaSeT P, PrismaSeT G, PrismaSet HD, PrismaSeT Pack 250, PanelSeT, Mureva, PrismaSeT XS, sistemele TeSys și dulapurile Spacial. Această versatilitate face ca produsul să fie alegerea ideală pentru soluții integrate în diverse sisteme electrice în care sunt necesare conexiuni de împământare fiabile.
Blocuri terminale Schneider Electric Linergy TR - NSYTRR22PE - Terminal de împământare cu un singur nivel, cu arc, conexiune 1x1, 5,2 mm, 2,5 mm², verde-galben, date tehnice
Caracteristici principale
Denumirea produsului: Linergy TR
Tipul produsului: Bloc terminal
Denumire scurtă a produsului: TRR
Tip bloc terminal: Împământare de protecție
Nivel bloc terminal: 1
Metodă de montare: Clip-on
Secțiune nominală: 2,5 mm²
Lungime: 48,5 mm
Culoare: Verde-galben
Cantitate: 50 buc./set
Caracteristici suplimentare
Lățime: 5,2 mm
Înălțime: 36,5 mm
Conectori: 1 x conector cu arc: intrare, 1 x conector cu arc: ieșire
Număr de conexiuni: 2
Poziție conexiune: Sus
Număr de intrări de măsurare: 2
Secțiune transversală a cablului: 0,08-4 mm², solid; 0,2-2,5 mm², capăt de cablu flexibil; 0,08-2,5 mm², fără capăt flexibil al cablului
Lungime de dezizolare a firului: 10 mm
Tip de sculă: Conectare: șurubelniță plată, Deconectare: șurubelniță plată
Material: Poliamidă 6/6: carcasă izolatoare
Pierdere dielectrică: 0,01 la 1 MHz (conform IEC 60250 și VDE 0303-T4)
Constanta dielectrică: 3,7 la 1 MHz
Rezistență specifică: 10000 MΩ.m (conform IEC 60093 și VDE 0303-T30)
Rezistență de suprafață: 1000 GΩ (conform IEC 60093 și VDE 0303-T30)
Rezistență la curgere: 500 CTI (> 400 kB) (conform IEC 60093 și VDE 0303-T30)
Rezistență la flacără: V0, grosime 0,8 mm (conform UL 94)
Mediu de funcționare
Certificate: CSA, GL, UL, DNV, VDE
Rigiditate dielectrică: 1000 V (conform IEC 60243-1)
Interval de temperatură de funcționare: -40...130 °C (conform IEC 60216-1 și VDE 0304-T21)
Compatibilitate
Familii de produse compatibile: PrismaSeT P, PrismaSeT G, PrismaSet HD, PrismaSeT Pack 250, PanelSeT, Mureva, PrismaSeT XS, TeSys
Compatibilitate produs: Carcase spațiale
Informații importante
Sfârșitul producției: 30 septembrie 2026.
