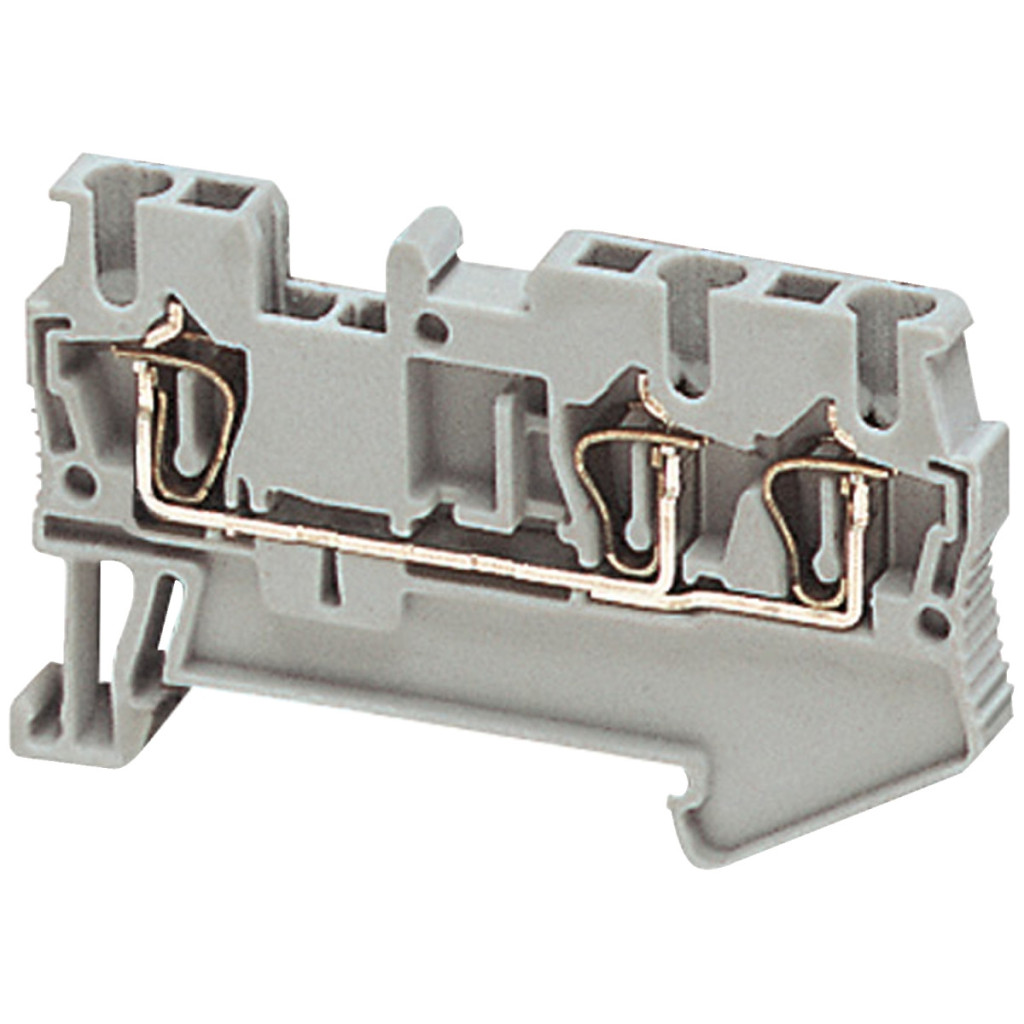

Conectorii cu arc NSYTRR23 din familia de blocuri terminale Linergy TR de la Schneider Electric oferă o soluție profesională de conectare electrică pentru aplicații industriale și comerciale. Aceste blocuri terminale de culoare gri, cu o secțiune nominală de 2,5 mm², permit cablarea eficientă a dulapurilor de distribuție electrică, a panourilor de control și a altor sisteme, datorită tehnologiei lor de montare rapidă și fiabilă. Blocurile de terminale cu arc Linergy TR NSYTRR23 au trei puncte de conectare: un terminal cu arc orientat în sus și două terminale cu arc orientate în jos, care facilitează distribuția și rutarea diferitelor cabluri. Metoda de fixare cu clemă a terminalelor asigură o instalare rapidă și fără unelte pe șine DIN standard. Designul compact, cu lungimea de 60,5 mm, lățimea de 5,2 mm și înălțimea de 36,5 mm, ocupă un spațiu minim în dulap, fiind ideal pentru medii cu cabluri dense. Terminalele NSYTRR23 au proprietăți electrice excelente: un curent nominal de 24 A (conform EN/IEC 60947-7-1) și o tensiune de funcționare de 800 V (conform EN/IEC), precum și certificările UL și CSA pentru 20 A și 600 V, asigură o funcționare fiabilă în conformitate cu diverse standarde. Produsul oferă opțiuni flexibile de cablare, acceptând fire solide cu o secțiune transversală de 0,08-4 mm² și fire flexibile cu o secțiune transversală de 0,08-2,5 mm², cu sau fără papuci de cablu. Lungimea de dezizolare a firului este de 10 mm, iar pentru conectare și deconectare este necesară o șurubelniță plată. Terminalul Linergy TR NSYTRR23 este fabricat din materiale de înaltă calitate: carcasa izolatoare este din poliamidă 6/6, conectorul și șurubul sunt din aliaj de cupru, elementul de conectare este, de asemenea, din aliaj de cupru, iar arcul este din oțel crom-nichel. Are proprietăți electrice excelente, cum ar fi pierderea dielectrică de 0,01 la 1 MHz (conform IEC 60250), constanta dielectrică de 3,7 la 1 MHz și rezistența specifică de 10000 MΩ.m (conform IEC 60093). Blocurile terminale pot fi utilizate într-un interval larg de temperaturi (-40 °C până la +130 °C) și au o clasă de rezistență la flacără V0 conform UL 94. Acestea sunt compatibile cu diverse game de produse Schneider Electric, inclusiv PrismaSeT G, PrismaSeT P, PrismaSet HD, PrismaSeT Pack 250, PanelSeT, Mureva, PrismaSeT XS, seria TeSys și dulapurile Spacial.
Blocuri terminale Schneider Electric Linergy TR - NSYTRR23 - Terminal jumper cu un singur nivel, cu arc, conexiune 1x2, 5,2 mm, 2,5 mm², 24 A - Date tehnice
Date de bază
Familia de produse: Linergy
Denumirea produsului: Linergy TR
Tipul produsului: Bloc terminal
Denumire scurtă: TRR
Categorie accesorii: Accesorii de conectare
Tip bloc terminal: Tip traversant
Nivel bloc terminal: 1
Metodă de fixare: Snap-in
Secțiune nominală: 2,5 mm²
Lungime: 60,5 mm
Culoare: Gri
Cantitate per set: 50 bucăți
Informații suplimentare
Lățime: 5,2 mm
Înălțime: 36,5 mm
Conexiuni: 1 x clemă cu arc: în sus, 2 x cleme cu arc: în jos
Număr de conexiuni: 3
Poziția conexiunii: Sus
Număr de intrări de măsurare: 2
Secțiune transversală a cablului: 0,08…2,5 mm², fără capăt de cablu flexibil, 0,08…4 mm², cu capăt de cablu solid, 0,2…2,5 mm² cu capăt de cablu flexibil, 0,08…4 mm² fără capăt de cablu solid
Lungime de dezizolare a firului: 10 mm
Tip de scule: Conexiune: șurubelniță plată, Deconectare: șurubelniță plată
Tensiune nominală de funcționare: 600 V CSA, 800 V EN/IEC 60947-7-1, 600 V UL
Curent nominal: 20 A CSA, 20 A UL, 24 A conform EN/IEC 60947-7-1
Material
Compoziția materialului: Poliamidă 6/6: carcasă izolatoare, aliaj de cupru: conector și șurub, aliaj de cupru: element de conectare, oțel crom-nichel: arc
Proprietăți electrice
Pierdere dielectrică: 0,01 la 1 MHz conform IEC 60250, 0,01 la 1 MHz conform VDE 0303-T4
Constanta dielectrică: 3,7 la 1 MHz
Rezistență specifică: 10.000 MΩ.m conform IEC 60093, 10.000 MΩ.m conform VDE 0303-T30
Rezistență de suprafață: 1000 GΩ conform IEC 60093, 1000 GΩ conform VDE 0303-T30
Rezistență la scurgere: 500 CTI (> 400 kB) conform IEC 60093, 500 CTI (> 400 kB) conform VDE 0303-T30
Rezistență la flacără: V0, grosime 0,8 mm conform UL 94
Rigiditate dielectrică: 1000 V conform IEC 60243-1
Date de mediu
Temperatura ambiantă de funcționare: -40 până la 130 °C conform IEC 60216-1, -40 până la 130 °C conform VDE 0304-T21
Compatibilitate produs
PrismaSeT G, PrismaSeT P, PrismaSet HD, PrismaSeT Pack 250, PanelSeT, Mureva, PrismaSeT XS, TeSys, dulapuri Spacial
Certificate
CSA, GL, VDE, DNV
