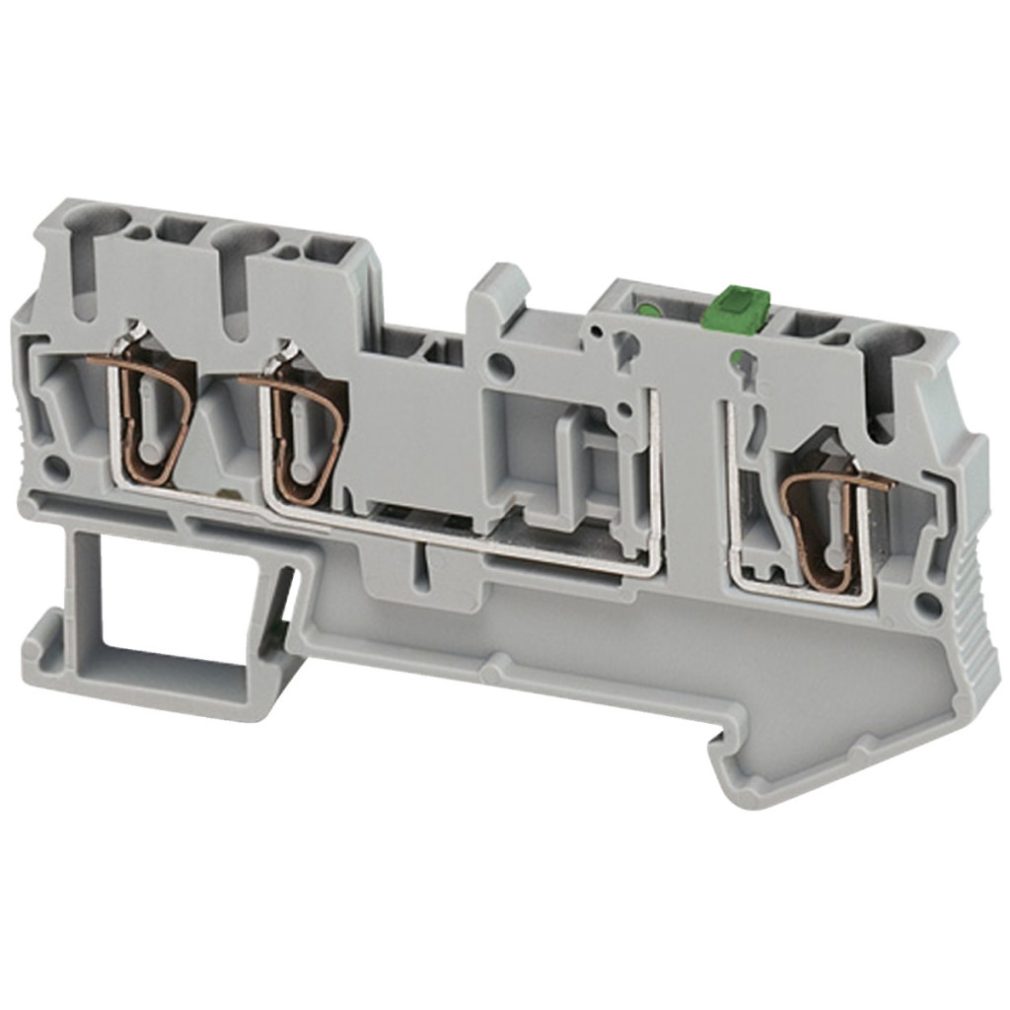

Terminalul cu arc cu lamă Schneider Electric Linergy seria TR NSYTRR23SC este un conector electric extrem de versatil și fiabil, care oferă o soluție excelentă pentru sistemele industriale de automatizare și control. Acest bloc terminal de nivel 1, de culoare gri, are o secțiune nominală de 2,5 mm² și este ușor de instalat într-o varietate de medii de aplicare datorită metodei sale de fixare cu clemă. Designul NSYTRR23SC permite întreruperea eficientă a circuitului prin funcția sa de deconectare cu cuțit. Blocul terminal are trei puncte de conectare: un conector cu arc în sus și două conectoare cu arc în jos, oferind în total trei opțiuni de conectare. Conectorii sunt situați în partea superioară, ceea ce facilitează lucrările de cablare și orice procese de depanare. Cele două intrări de măsurare sunt deosebit de utile pentru măsurarea și verificarea parametrilor electrici. Din punct de vedere tehnic, blocul terminal Linergy TR oferă performanțe remarcabile. Are o tensiune nominală de funcționare de 400 V conform EN/IEC 60947-7-1, certificare CSA de 300 V și certificare UL de 600 V. Curentul nominal este de 20 A conform EN/IEC 60947-7-1 și de 16 A conform certificărilor CSA și UL. Produsul oferă opțiuni flexibile de cablare, deoarece este potrivit pentru conectarea atât a firelor flexibile (fără capete de cablu) cu o secțiune transversală de 0,08-2,5 mm², cât și a firelor solide cu o secțiune transversală de 0,8-4 mm². Lungimea de dezizolare a firului este de 10 mm, iar pentru conectare și deconectare trebuie utilizată o șurubelniță plată. Produsul are dimensiuni compacte: 72 mm lungime, 5,2 mm lățime și 36,5 mm înălțime, ceea ce permite o instalare care economisește spațiu. Este fabricat din izolație din poliamidă 6/6, care are proprietăți izolante excelente. Blocul terminal Schneider Electric NSYTRR23SC are o gamă largă de compatibilitate, deoarece poate fi utilizat cu PrismaSeT G, PrismaSeT P, PrismaSeT HD, PrismaSeT Pack 250, PanelSeT, Mureva și TeSys, precum și cu dulapurile de distribuție Spacial. Din punct de vedere al mediului, produsul poate fi utilizat la temperaturi de funcționare cuprinse între -40 °C și +130 °C, în conformitate cu standardele IEC 60216-1 și VDE 0304-T21. Blocurile terminale sunt certificate UL și CSA, cu o rezistență de izolație de 1000 V conform IEC 60243-1. Produsul are o clasă de rezistență la foc V0 la o grosime de 0,8 mm conform UL 94. NSYTRR23SC este un bloc terminal de înaltă calitate, fiabil și versatil, ideal pentru instalații electrice profesionale, în special în aplicații de automatizare și industriale.
Blocuri terminale Schneider Electric Linergy TR - NSYTRR23SC - Terminal de deconectare cu un singur nivel, cu arc cu lamă de cuțit, conexiune 1x2, 5,2 mm, 2,5 mm², 20 A - date tehnice
Caracteristici principale
Familia de produse: Linergy
Denumirea produsului: Linergy TR
Tipul produsului sau al componentei: Bloc terminal
Denumirea scurtă a dispozitivului: TRR
Tipul blocului terminal: Bloc terminal de deconectare cu lamă de cuțit
Nivelul blocului terminal: 1
Metoda de instalare: Snap-on
Secțiune nominală: 2,5 mm²
Lungime: 72 mm
Culoare: Gri
Cantitate per set: Set de 50 de bucăți
Informații suplimentare
Lățime: 5,2 mm
Înălțime: 36,5 mm
Conexiuni: 1 x conector cu arc: ramură ascendentă, 2 x conectori cu arc: ramură descendentă
Număr de conexiuni: 3
Poziție conexiune: Sus
Număr de intrări contor: 2
Secțiune transversală cablu: 0,08-2,5 mm² fără capăt flexibil al cablului, 0,8-4 mm² solid
Lungime de dezizolare a cablului: 10 mm
Tip de scule: Deconectare: șurubelniță plată, Conexiune: șurubelniță plată
Date electrice
Tensiune nominală de funcționare [Ue]: 300 V CSA, 400 V conform EN/IEC 60947-7-1, 600 V UL
Curent nominal [In]: 20 A conform EN/IEC 60947-7-1, 16 A CSA, 16 A UL
Caracteristici ale materialului și izolației
Material: Poliamidă 6/6: carcasă izolatoare
Pierdere dielectrică: 0,01 la 1 MHz conform IEC 60250, 0,01 la 1 MHz conform VDE 0303-T4
Constanta dielectrică: 3,7 la 1 MHz
Rezistență specifică: 10.000 MΩ.m conform IEC 60093, 10.000 MΩ.m conform VDE 0303-T30
Rezistivitate de suprafață: 1000 GΩ conform IEC 60093, 1000 GΩ conform VDE 0303-T30
Rezistență la scurgere: 500 CTI (> 400 kB) conform IEC 60093, 500 CTI (> 400 kB) conform VDE 0303-T30
Rezistență la flacără: V0, grosime 0,8 mm conform UL 94
Greutate netă: 9,1 g
Compatibilitate și date de mediu
Compatibilitate produs: Carcase spațiale
Compatibilitate serie: PrismaSeT G, PrismaSeT P, PrismaSeT HD, PrismaSeT Pack 250, PanelSeT, Mureva, TeSys
Certificări ale produsului: UL, CSA
Rigiditate dielectrică: 1000 V conform IEC 60243-1
Temperatura ambiantă de funcționare: -40...130 °C conform IEC 60216-1, -40...130 °C conform VDE 0304-T21
