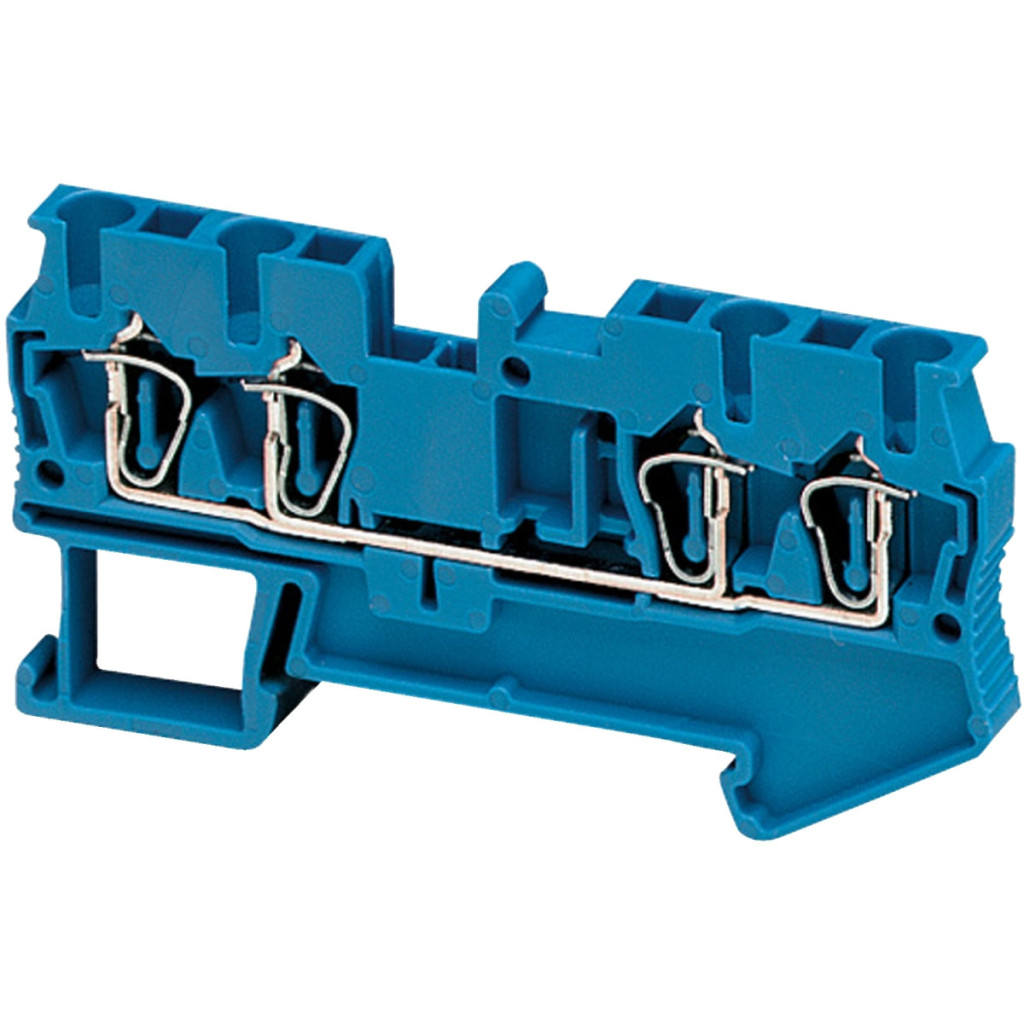

Blocul terminal de trecere Schneider Electric Linergy TR seria NSYTRR24BL este un element de conectare electrică profesional, de înaltă calitate, conceput în principal pentru cablarea panourilor de control, a dulapurilor de distribuție și a sistemelor de automatizare industrială. Datorită tehnologiei de conectare cu arc, produsul permite conexiuni electrice rapide, sigure și fiabile, rezistând în același timp la vibrații și solicitări mecanice. Acest bloc terminal albastru are un design cu un singur nivel, este de tip feed-through și are 4 puncte de conectare (2 conectori cu arc în jos și 2 conectori cu arc în sus). Are o secțiune nominală de 2,5 mm², ceea ce îl face ideal pentru circuite cu sarcină medie. Designul cu arc elimină necesitatea strângerii periodice, reducând la minimum cerințele de întreținere. Curentul nominal al dispozitivului este de 24 amperi conform EN/IEC 60947-7-1 și de 20 amperi conform reglementărilor UL și CSA, ceea ce permite o gamă largă de aplicații în diverse proiecte. Parametrii tehnici ai blocului terminal Linergy TR sunt impresionanți. Datorită dimensiunilor sale compacte de 72 mm lungime, 5,2 mm lățime și 36,5 mm înălțime, acesta oferă o soluție de economisire a spațiului chiar și în dulapurile de comandă înguste. Produsul poate fi montat pe o șină DIN folosind o metodă universală de montare cu clemă. Pentru conectarea cablurilor se recomandă o lungime de dezizolare de 10 mm, iar tehnologia cu arc a terminalului este compatibilă cu cabluri flexibile de 0,08-2,5 mm² fără capete de cablu, cabluri solide de 0,08-4 mm² cu capete de cablu, Fire flexibile de 0,2-2,5 mm² cu capete de cablu și fire solide de 0,08-4 mm² fără capete de cablu. Pentru conectare și deconectare trebuie utilizată o șurubelniță plată, ceea ce simplifică și mai mult procesele de instalare și întreținere. Blocul terminal este fabricat din materiale de înaltă calitate: carcasă izolatoare din poliamidă 6/6, conector și șurub din aliaj de cupru, jumper din aliaj de cupru și arc din oțel crom-nichel. Aceste materiale asigură o durată lungă de viață și fiabilitate chiar și în condiții de mediu extreme. Produsul poate fi utilizat într-un interval de temperatură de la -40 °C la +130 °C, ceea ce înseamnă un spectru de funcționare extrem de larg. Conectorul are o tensiune nominală de funcționare de 800 V conform EN/IEC 60947-7-1 și 600 V conform certificării UL și CSA, ceea ce îl face potrivit pentru majoritatea aplicațiilor industriale generale. Este important de reținut că produsul va fi scos din fabricație la 30 septembrie 2026, astfel încât acest aspect trebuie luat în considerare la planificarea proiectelor pe termen lung.
Blocuri terminale Linergy TR - Date tehnice NSYTRR24BL
Caracteristici produs
Familia de produse: Linergy
Denumire produs: Linergy TR
Tipul produsului: Bloc terminal
Denumire scurtă: TRR
Categorie accesorii/piese separate: Accesoriu de conectare
Tip bloc terminal: Trecere
Nivel bloc terminal: 1
Metodă de fixare: Snap-in
Secțiune nominală: 2,5 mm²
Lungime: 72 mm
Culoare: Albastru
Cantitate per set: Set de 50 de bucăți
Caracteristici suplimentare
Lățime: 5,2 mm
Înălțime: 36,5 mm
Conexiuni - terminale: 2 x cleme cu arc: în jos, 2 x cleme cu arc: în sus
Număr de conexiuni: 4
Poziția conexiunii: Sus
Număr de intrări de măsurare: 2
Secțiune transversală a cablului: 0,08...2,5 mm², fără capăt de cablu flexibil; 0,08...4 mm², cu capăt de cablu solid; 0,2...2,5 mm² cu capăt flexibil al cablului; 0,08...4 mm² fără capăt solid al cablului
Lungime de dezizolare a firului: 10 mm
Tip de sculă: Conectare: șurubelniță plată; Deconectare: șurubelniță plată
Tensiune nominală de funcționare [Ue]: 600 V CSA; 800 V conform EN/IEC 60947-7-1; 600 V UL
Curent nominal [In]: 20 A CSA; 20 A UL; 24 A conform EN/IEC 60947-7-1
Materiale
Material: Poliamidă 6/6: carcasă izolatoare; Aliaj de cupru: conector și șurub; Aliaj de cupru: conexiune jumper; Oțel crom-nichel: arc
Pierdere dielectrică: 0,01 la 1 MHz conform IEC 60250; 0,01 la 1 MHz conform VDE 0303-T4
Constanta dielectrica: 3,7 la 1 MHz
Rezistenta specifica: 10.000 MΩ.m conform IEC 60093; 10.000 MΩ.m conform VDE 0303-T30
Rezistivitate de suprafață: 1.000 GΩ conform IEC 60093; 1000 GΩ conform VDE 0303-T30
Rezistență la fluaj: 500 CTI (> 400 kB) conform IEC 60093; 500 CTI (> 400 kB) conform VDE 0303-T30
Rezistență la flacără: V0, grosime 0,8 mm conform UL 94
Greutate netă: 8,5 g
Compatibilitate
Compatibilitate cu familia de produse: PrismaSeT G, PrismaSeT P, PrismaSet HD, PrismaSeT Pack 250, PanelSeT, Mureva, PrismaSeT XS, TeSys
Compatibilitate produs: Carcase spațiale
Condiții de mediu
Certificări produs: VDE, CSA, DNV, UL, GL
Rigiditate dielectrică: 1000 V conform IEC 60243-1
Temperatura ambiantă în timpul funcționării: -40...130 °C conform IEC 60216-1; -40...130 °C conform VDE 0304-T21
