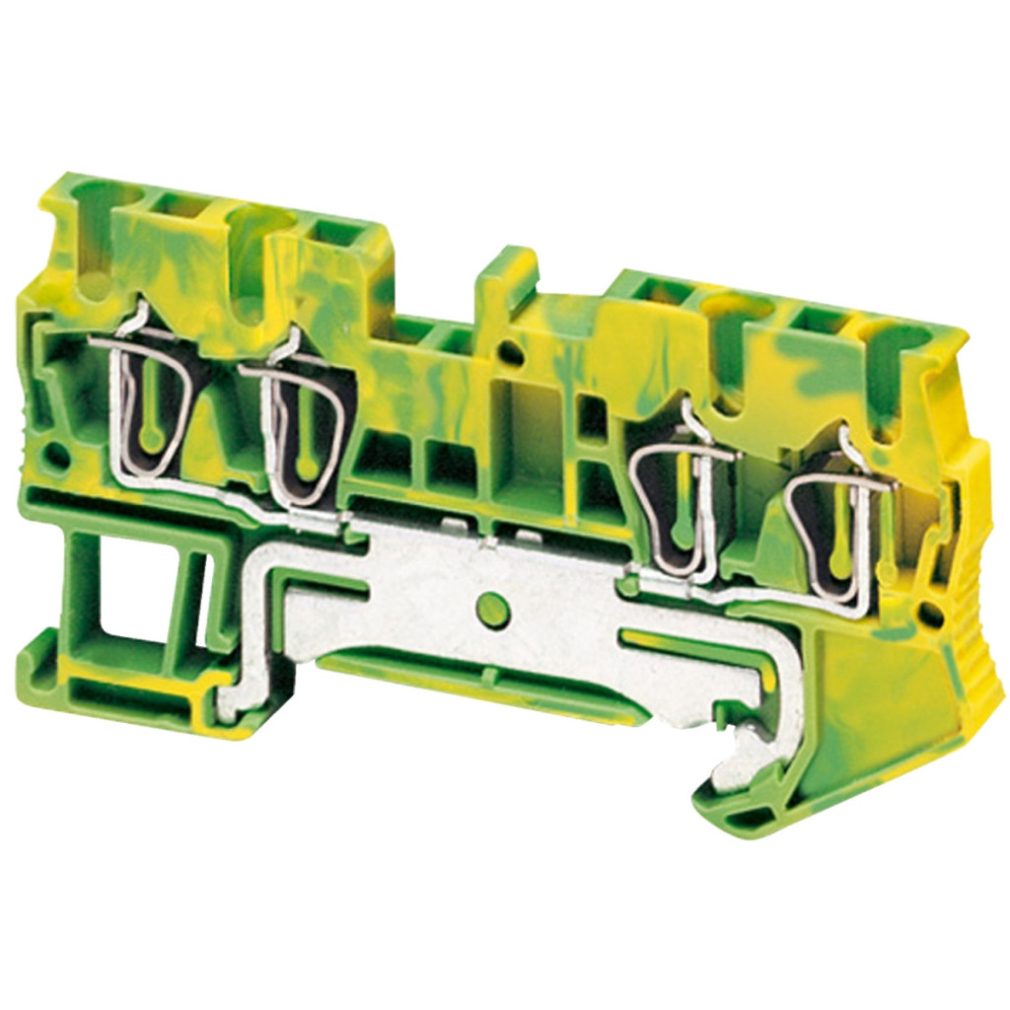

Seria Linergy TR NSYTRR24PE este un bloc terminal de împământare cu arc de calitate superioară, dezvoltat de Schneider Electric special pentru împământarea electrică sigură și eficientă. Acest produs este o componentă fiabilă a soluțiilor industriale Schneider Electric, combinând avantajele blocurilor terminale tradiționale cu designul modern și caracteristicile de siguranță. Blocul terminal de împământare NSYTRR24PE are 4 puncte de conectare - 2 puncte de conectare cu arc pe partea de intrare (în amonte) și 2 puncte de conectare cu arc pe partea de ieșire (în aval). Terminalul cu o secțiune nominală de 2,5 mm² este ideal pentru diverse dimensiuni de cabluri, inclusiv 0,08-4 mm² solid, 0,2-2,5 mm² flexibil cu manșoane și 0,08-2,5 mm² flexibil fără manșoane. Terminalul distinctiv verde-galben este imediat recunoscut pentru funcția sa de împământare, în conformitate cu standardele internaționale. Produsul este un bloc terminal de nivel 1, cu lungimea de 72 mm, lățimea de 5,2 mm și înălțimea de 36,5 mm, oferind performanțe excelente în ciuda dimensiunilor sale compacte. Blocul terminal Schneider Electric Linergy TR NSYTRR24PE are caracteristici tehnice avansate. Carcasa izolatoare din poliamidă 6/6 oferă o izolație electrică excelentă, cu o rigiditate dielectrică de 1000 V, în conformitate cu IEC 60243-1. Blocul terminal oferă performanțe excepționale chiar și în condiții extreme, cu o temperatură de funcționare cuprinsă între -40 °C și +130 °C, în conformitate cu standardele IEC 60216-1 și VDE 0304-T21. Produsul are o clasă de rezistență la flacără V0 conform UL 94 la o grosime de 0,8 mm, ceea ce asigură un nivel ridicat de protecție împotriva incendiilor. Pierderea dielectrică este de 0,01 la 1 MHz, în conformitate cu standardele IEC 60250 și VDE 0303-T4, iar constanta dielectrică este de 3,7 la 1 MHz, indicând proprietăți excelente de izolare. Blocul terminal are o rezistență de suprafață de 1000 GΩ conform IEC 60093 și VDE 0303-T30 și o rezistență de 10000 MΩ.m conform acelorași standarde. Distanța de scurgere este de 500 CTI (> 400 kB) conform IEC 60093 și VDE 0303-T30, ceea ce garantează o siguranță electrică excelentă. Linergy TR NSYTRR24PE este rapid și ușor de instalat datorită sistemului său de montare cu clemă. Lungimea de dezizolare a cablului este de 10 mm, iar conectarea și deconectarea se pot efectua cu ușurință cu o șurubelniță plată. Produsul este compatibil cu multe game de produse Schneider Electric, inclusiv produsele din seriile PrismaSeT P, G, HD, Pack 250, XS, PanelSeT, Mureva, TeSys și Spacial. Blocul terminal are numeroase certificări internaționale, precum VDE, DNV, CSA, UL și GL, care dovedesc fiabilitatea și calitatea produsului. Vă rugăm să rețineți că producția acestui produs va fi întreruptă la 30 septembrie 2026, deci acest lucru trebuie luat în considerare atunci când planificați proiecte pe termen lung.
Blocuri terminale Schneider Electric Linergy TR - NSYTRR24PE - Terminal de împământare cu un singur nivel, cu arc, conexiune 2x2, 5,2 mm, 2,5 mm², verde-galben, date tehnice
Caracteristici principale
Familia de produse: Linergy
Denumirea produsului: Linergy TR
Tipul produsului: Bloc terminal
Denumirea scurtă a produsului: TRR
Tip bloc terminal: Împământare de protecție
Nivel bloc terminal: 1
Metodă de fixare: Clip-on
Secțiune nominală: 2,5 mm²
Lungime: 72 mm
Culoare: Verde-galben
Cantitate: Set de 50 de bucăți
Date suplimentare
Lățime: 5,2 mm
Înălțime: 36,5 mm
Conexiuni: 2 x terminal cu arc: în aval, 2 x terminal cu arc: în amonte
Număr de conexiuni: 4
Poziție conexiune: Sus
Număr de intrări de măsurare: 2
Secțiune cablu: 0,08...4 mm², solid; 0,2...2,5 mm², cu manșon flexibil; 0,08...2,5 mm², fără manșon flexibil
Lungime de dezizolare a cablului: 10 mm
Tip de scule: Pentru conexiune: șurubelniță plată, pentru deconectare: șurubelniță plată
Material: Poliamidă 6/6: carcasă izolatoare
Proprietăți electrice
Pierdere dielectrică: 0,01 la 1 MHz (conform IEC 60250 și VDE 0303-T4)
Constanta dielectrică: 3,7 la 1 MHz
Rezistență specifică: 10000 MΩ.m (conform IEC 60093 și VDE 0303-T30)
Rezistivitate de suprafață: 1000 GΩ (conform IEC 60093 și VDE 0303-T30)
Rezistență la scurgere: 500 CTI (> 400 kB) (conform IEC 60093 și VDE 0303-T30)
Rezistență la flacără: V0, grosime 0,8 mm (conform UL 94)
Rigiditate dielectrică: 1000 V (conform IEC 60243-1)
Condiții de mediu
Temperatura ambiantă de funcționare: -40...130 °C (conform IEC 60216-1 și VDE 0304-T21)
Compatibilitate și certificări
Familii de produse compatibile: PrismaSeT P, PrismaSeT G, PrismaSeT HD, PrismaSeT Pack 250, PanelSeT, Mureva, PrismaSeT XS, TeSys
Compatibilitate produs: Carcase spațiale
Certificări produs: VDE, DNV, CSA, UL, GL
Informații importante
Data de întrerupere a producției: 30 septembrie 2026.
