Jumperul cu trei niveluri cu arc NSYTRR26T din gama de produse Linergy TR de la Schneider Electric este o soluție excelentă pentru cablarea tablourilor industriale, a dulapurilor de distribuție și a dulapurilor de comandă. Acest terminal de culoare gri, cu o secțiune nominală de 2,5 mm², este disponibil în pachete de 50 de bucăți și este alegerea ideală atât pentru electricieni profesioniști, cât și pentru specialiști în automatizări industriale. Terminalul jumper cu arc NSYTRR26T oferă un total de 6 puncte de conectare pe trei niveluri, oferind o mare flexibilitate pentru sarcinile de cablare, în ciuda designului său extrem de compact. Datorită montării cu clemă, terminalul poate fi atașat ușor și rapid la șinele DIN standard. Produsul este deosebit de potrivit pentru utilizarea cu sistemele PrismaSeT G, PrismaSeT P, PrismaSeT HD, PrismaSeT Pack 250, PanelSeT, Mureva, PrismaSeT XS și TeSys și este, de asemenea, compatibil cu dulapurile de comutație Spacial. Caracteristicile tehnice ale terminalului includ o tensiune nominală de funcționare de 500 V (conform EN/IEC 60947-7-1), certificare CSA de 300 V și UL de 600 V. Curentul nominal este de 20 A, ceea ce respectă atât standardele europene, cât și cele nord-americane. Secțiunea transversală a firelor conectabile poate fi ajustată în mod flexibil: se pot utiliza fire flexibile de 0,08-2,5 mm² fără capete de cablu, fire solide de 0,08-4 mm² cu capete de cablu, fire flexibile de 0,2-2,5 mm² cu capete de cablu și fire solide de 0,08-4 mm² fără capete de cablu. Lungimea de dezizolare a firului este de 10 mm; pentru conectare și deconectare este necesară o șurubelniță plată. Produsul este fabricat din materiale de înaltă calitate și are o carcasă izolatoare din poliamidă 6/6, un conector și un șurub din aliaj de cupru, un terminal de legătură din aliaj de cupru și un arc din oțel crom-nichel. Jumperul are proprietăți dielectrice excelente: pierderea dielectrică este de 0,01 la 1 MHz (conform IEC 60250 și VDE 0303-T4), iar constanta dielectrică este de 3,7 la 1 MHz. Rezistența de izolație este de 10.000 MΩ·m, rezistența de suprafață este de 1.000 GΩ, iar rezistența la urmărire este de 500 CTI (> 400 kB) în conformitate cu standardele IEC 60093 și VDE 0303-T30. Produsul are o clasă de rezistență la flacără V0, cu o grosime de 0,8 mm, conform UL 94. Are o gamă extrem de largă de temperaturi de funcționare, de la -40 la +130 °C, în conformitate cu IEC 60216-1 și VDE 0304-T21. Rigiditatea dielectrică este de 1000 V, în conformitate cu IEC 60243-1.

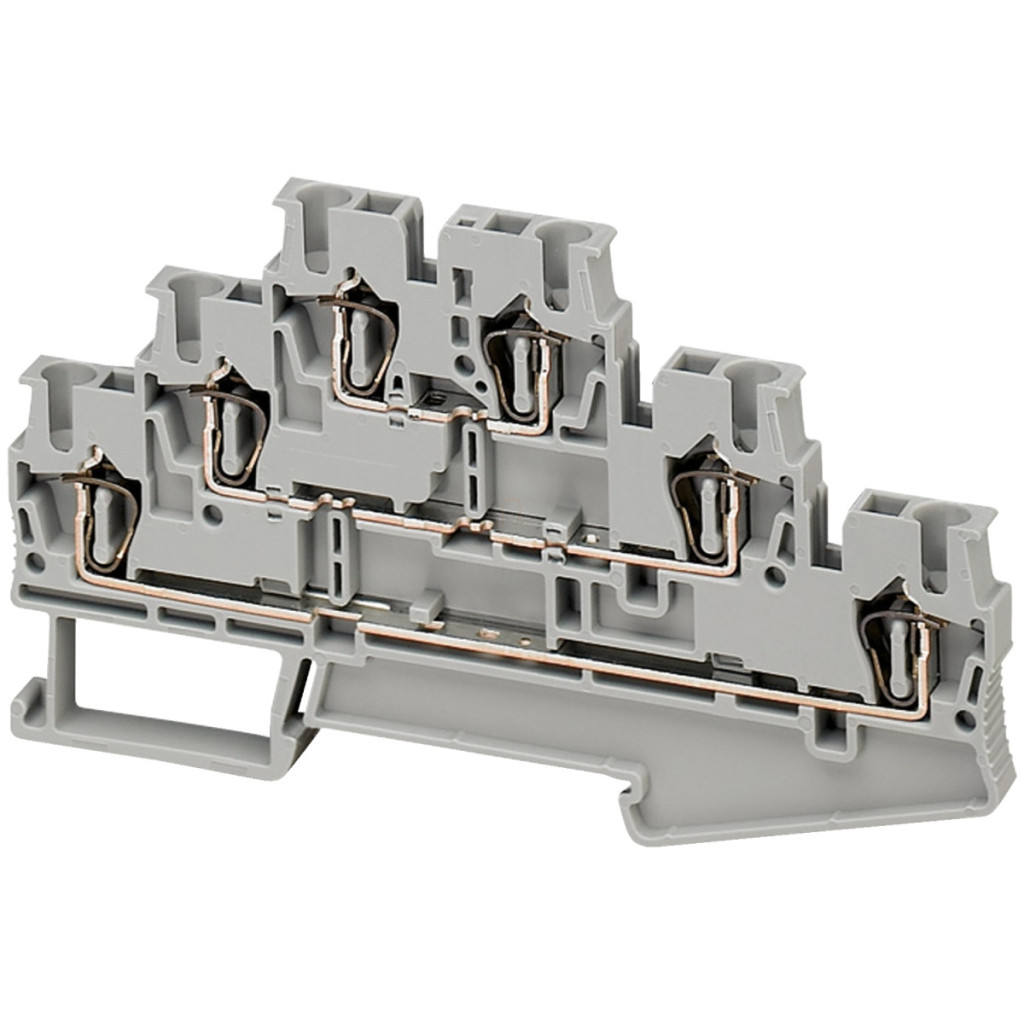

Blocuri terminale Schneider Electric Linergy TR - NSYTRR26T - Date tehnice privind terminalul cu jumper cu trei niveluri cu arc
Caracteristici generale
Familia de produse: Linergy
Denumirea produsului: Linergy TR
Tipul produsului: Bloc terminal
Denumirea scurtă a produsului: TRR
Categorie accesoriu/piesă separată: Accesoriu conector
Tip bloc terminal: Trecere
Nivel bloc terminal: 3
Metodă de montare: Cu fixare prin clipsare
Secțiune nominală: 2,5 mm²
Lungime: 99,5 mm
Culoare: Gri
Cantitate per unitate de ambalare: Set de 50 de bucăți
Caracteristici suplimentare
Lățime: 5,2 mm
Înălțime: 58 mm
Conexiuni - blocuri terminale: 1 x terminal cu arc: în sus
Număr de conexiuni: 2
Poziție conexiune: Sus
Număr de intrări de măsurare: 3
Secțiune transversală cablu:
0,08...2,5 mm², flexibil, fără capăt de cablu
0,08...4 mm², solid, cu capăt de cablu
0,2...2,5 mm², flexibil, cu capăt de cablu
0,08...4 mm², solid, fără capăt de cablu
Lungime de dezizolare a firului: 10 mm
Tip de sculă:
Conexiune: șurubelniță plată
Deconectare: șurubelniță plată
Tensiune nominală de funcționare [Ue]:
500 V conform EN/IEC 60947-7-1
300 V CSA
600 V UL
Curent nominal [In]:
20 A CSA
20 A conform EN/IEC 60947-7-1
20 A UL
Materiale
Material:
Poliamidă 6/6: carcasă izolatoare
Aliaj de cupru: conector și șurub
Aliaj de cupru: clemă de legătură
Oțel crom-nichel: arc
Caracteristici electrice
Pierdere dielectrică: 0,01 la 1 MHz conform IEC 60250
Constanta dielectrică: 3,7 la 1 MHz
Rezistență specifică: 10000 MΩ.m conform IEC 60093
Rezistență de suprafață: 1000 GΩ conform IEC 60093
Rezistență la scurgere: 500 CTI (> 400 kB) conform IEC 60093
Rezistență la flacără: V0, grosime 0,8 mm conform UL 94
Condiții de mediu
Certificări ale produsului: GL, VDE, CSA, UL
Rigiditate dielectrică: 1000 V conform IEC 60243-1
Temperatura ambiantă de funcționare: -40...130 °C conform IEC 60216-1
Compatibilitate
Compatibilitate cu familia de produse: PrismaSeT G, PrismaSeT P, PrismaSet HD, PrismaSeT Pack 250, PanelSeT, Mureva, PrismaSeT XS, TeSys
Compatibilitate produs: Dulapuri de comutație spațiale
