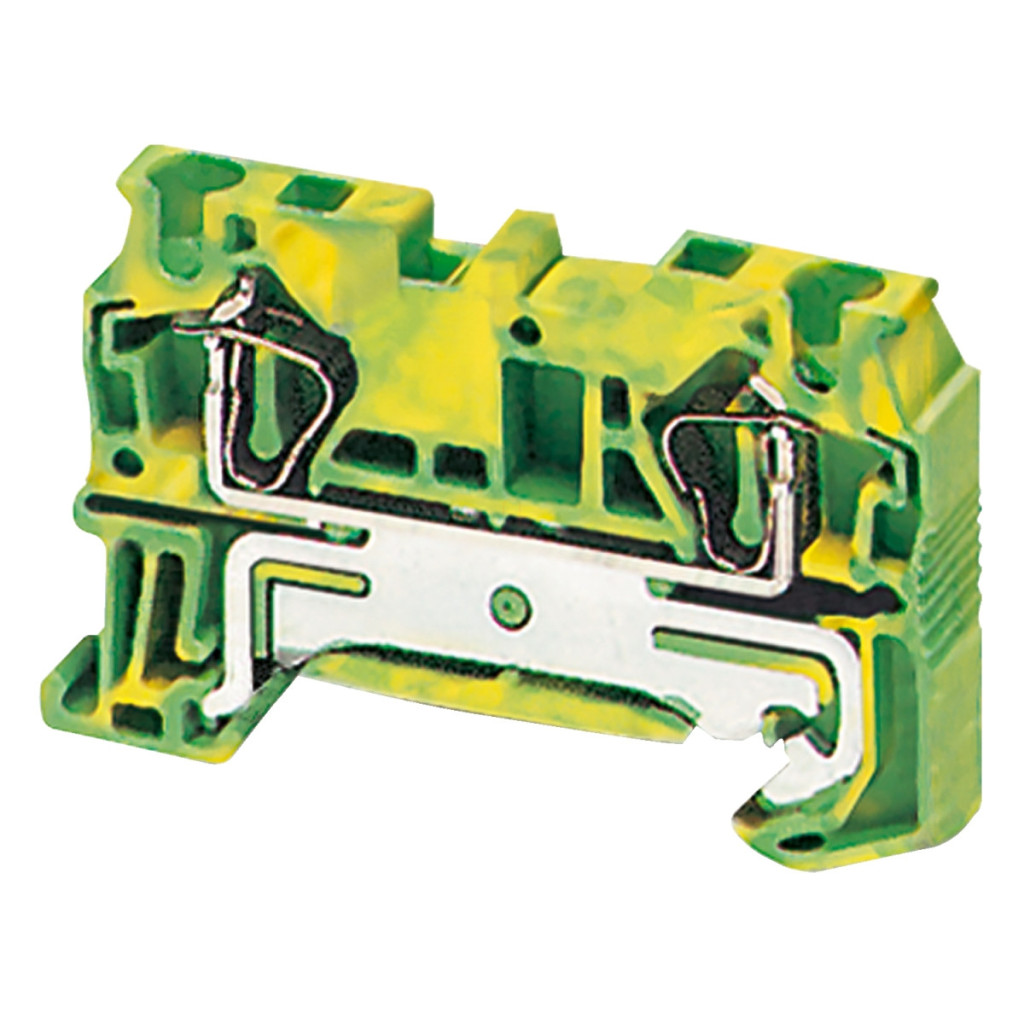

Clema de împământare cu arc Schneider Electric Linergy TR seria NSYTRR42PE este un conector electric profesional conceput pentru a îndeplini funcții de împământare în diverse sisteme de distribuție și control electric. Produsul a fost conceput special având în vedere fiabilitatea și ușurința instalării, în principal pentru aplicații industriale. Caracteristica principală a clemei de împământare Linergy TR este tehnologia de conectare cu arc, care permite fixarea rapidă și sigură a cablurilor fără utilizarea de scule. Produsul are o secțiune nominală de 4 mm², compatibilă cu o gamă largă de cabluri: 0,08-4 mm² solid, 0,2-4 mm² torsadat cu manșoane și 0,08-4 mm² torsadat fără manșoane. Lungimea de dezizolare a cablului este de 10 mm, ceea ce asigură o ghidare precisă în timpul instalării. Culoarea verde-galbenă indică în mod clar funcția sa de împământare și este conformă cu standardele internaționale. Produsul este vândut în seturi de 50, numărul articolului NSYTRR42PE. Terminalul Schneider Electric NSYTRR42PE are două puncte de conectare - o intrare superioară și o ieșire inferioară, care sunt terminale cu arc. Ambele conexiuni sunt situate în partea superioară a terminalului, ceea ce facilitează instalarea. Produsul are o metodă de montare cu clemă, care permite fixarea rapidă și fără unelte pe o șină DIN standard. Dimensiunile sale sunt de 56 mm lungime, 6,2 mm lățime și 36,5 mm înălțime, ceea ce asigură un design compact în dulapurile de comutație și tablourile de distribuție. Produsul are parametri tehnici excelenți: o carcasă izolatoare din poliamidă 6/6 asigură o izolație adecvată, factorul său de pierdere dielectrică este de 0,01 la 1 MHz (conform standardelor IEC 60250 și VDE 0303-T4), iar constanta sa dielectrică este de 3,7 la 1 MHz. Rezistența sa specifică este de 10000 MΩ.m, iar rezistența sa la suprafață este de 1000 GΩ conform standardelor IEC 60093 și VDE 0303-T30. Rezistența sa la curgerea electrică este de 500 CTI (>400 kB) conform IEC 60093 și VDE 0303-T30, iar rezistența la flacără este V0 (la o grosime de 0,8 mm) conform UL 94. Produsul are o rigiditate dielectrică de 1000 V conform IEC 60243-1 și o temperatură de funcționare cuprinsă între -40 și 130 °C conform IEC 60216-1 și VDE 0304-T21. NSYTRR42PE are numeroase certificări internaționale, inclusiv UL, GL, DNV, CSA și VDE, ceea ce asigură o gamă largă de aplicații.
Blocuri terminale Schneider Electric Linergy TR - NSYTRR42PE - Terminal de împământare cu un singur nivel, cu arc, conexiune 1x1, 6,2 mm, 4 mm², verde-galben date tehnice
Caracteristici principale
Tipul produsului: Bloc terminal de împământare
Denumirea produsului: Linergy TR
Denumire scurtă: TRR
Număr articol: NSYTRR42PE
Culoare: Verde-galben
Cantitate: 50 buc./pachet
Discontinuat: 30 septembrie 2026
Caracteristici tehnice
Secțiune nominală: 4 mm²
Lungime: 56 mm
Lățime: 6,2 mm
Înălțime: 36,5 mm
Metodă de montare: Clip-on (snap-on)
Conexiuni: 1 x conector cu arc: intrare, 1 x conector cu arc: ieșire
Număr de conexiuni: 2
Poziția conexiunii: Sus
Număr de intrări contor: 2
Cablare
Secțiune transversală a cablului:
0,08...4 mm², solid
0,2...4 mm², cu manșon răsucit la capătul firului
0,08...4 mm², fără manșon răsucit la capătul firului
Lungime de dezizolare a firului: 10 mm
Tip de scule: Conexiune: șurubelniță plată, Deconectare: șurubelniță plată
Caracteristici materiale și electrice
Material: Poliamidă 6/6: carcasă izolatoare
Pierdere dielectrică: 0,01 la 1 MHz (IEC 60250, VDE 0303-T4)
Constanta dielectrica: 3,7 la 1 MHz
Rezistenta specifica: 10000 MΩ.m (IEC 60093, VDE 0303-T30)
Rezistivitate de suprafață: 1000 GΩ (IEC 60093, VDE 0303-T30)
Rezistență la curgere: 500 CTI (> 400 kB) (IEC 60093, VDE 0303-T30)
Rezistență la flacără: V0, grosime 0,8 mm (UL 94)
Rigiditate dielectrică: 1000 V (IEC 60243-1)
Condiții de mediu
Interval de temperatură de funcționare: -40...130 °C (IEC 60216-1, VDE 0304-T21)
Compatibilitate
Compatibilitate cu familia de produse: PrismaSeT P, PrismaSeT G, PrismaSet HD, PrismaSeT Pack 250, PanelSeT, Mureva, PrismaSeT XS, TeSys
Compatibilitate produs: Carcase spațiale
Certificate
Certificate produs: UL, GL, DNV, CSA, VDE
