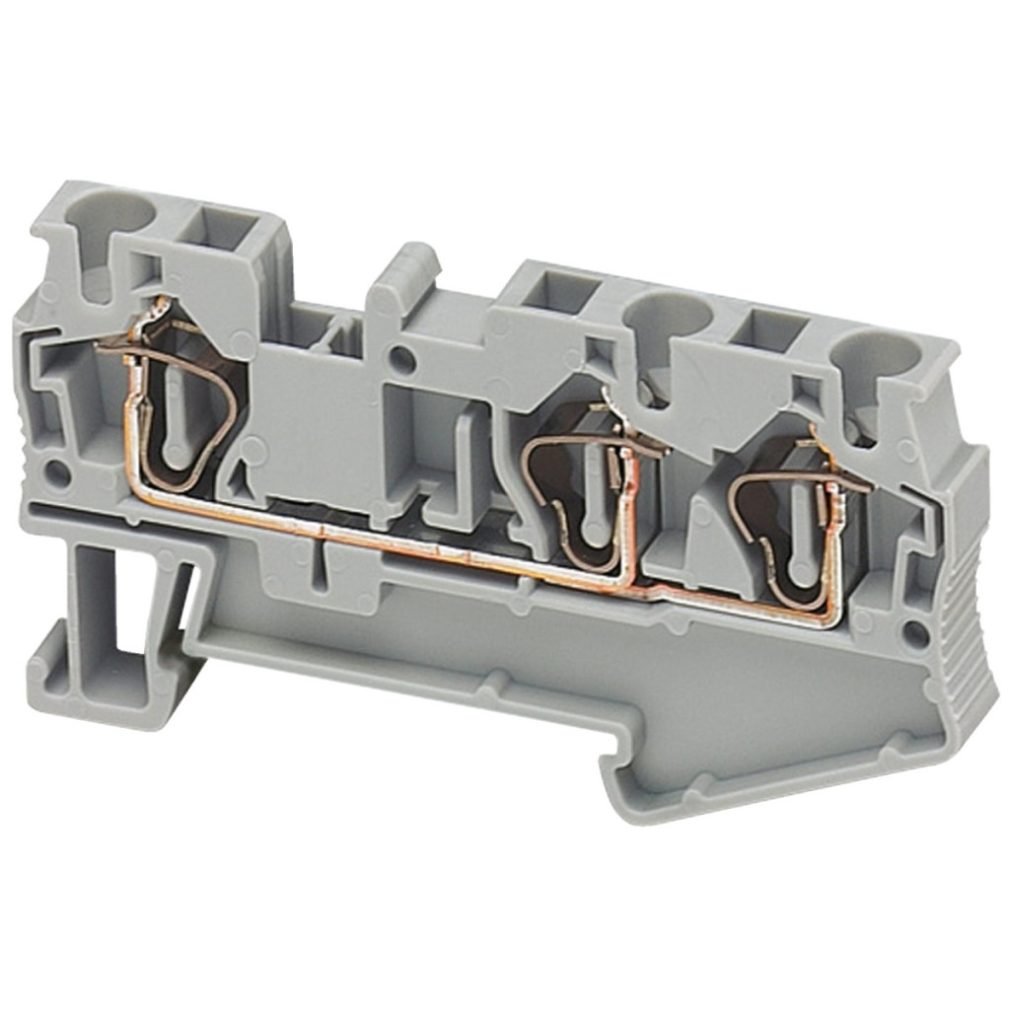

Blocul terminal NSYTRR43 din gama de produse Linergy TR de la Schneider Electric este un conector electric de înaltă calitate care asigură o conexiune precisă și fiabilă în circuitele de control. Acest terminal cu jumper cu arc este deosebit de eficient în aplicații în care instalarea rapidă și conexiunile electrice stabile sunt esențiale. Produsul este fabricat dintr-o carcasă izolatoare din poliamidă 6/6 gri, care oferă proprietăți dielectrice excelente și rezistență la foc. Structura internă a terminalului este formată dintr-un conector și un șurub din aliaj de cupru, precum și un conector de comutație, în timp ce partea cu arc este fabricată din oțel crom-nichel. Acest design asigură nu numai durabilitate, ci și o conductivitate electrică excelentă. Produsul are o clasă de rezistență la foc V0 conform UL 94 pentru o grosime de 0,8 mm, ceea ce înseamnă o siguranță sporită în sistemele electrice. Blocul terminal NSYTRR43 are 3 puncte de conectare: 1 conector cu arc în partea superioară și 2 conectori cu arc în partea inferioară. Acest design permite o distribuție eficientă a circuitului. Secțiunea nominală este de 4 mm², dar produsul poate fi utilizat în mod flexibil cu diferite dimensiuni de cabluri: 0,08-4 mm² (fără capăt de cablu) sau 0,08-6 mm² (cu capăt de cablu) pentru cabluri solide, și 0,08-4 mm² (fără capăt de cablu) sau 0,2-4 mm² (cu capăt de cablu) pentru cabluri flexibile. Lungimea de dezizolare a firului este de 10 mm, iar pentru conectare și deconectare este necesară o șurubelniță plată. Tensiunea nominală de funcționare a terminalului este de 800 V conform EN/IEC 60947-7-1 și 600 V conform certificărilor CSA și UL. Curentul nominal este de 32 A conform EN/IEC 60947-7-1 și 30 A conform certificărilor CSA și UL. Cu dimensiuni de 6,2 mm lățime, 36,5 mm înălțime și 71,5 mm lungime, produsul oferă o soluție compactă pentru dulapurile de comandă. Metoda de montare cu clemă permite o instalare rapidă și ușoară. Blocul terminal Linergy TR este compatibil cu o serie de sisteme Schneider Electric, inclusiv PrismaSeT G, PrismaSeT P, PrismaSet HD, PrismaSeT Pack 250, PanelSeT, Mureva, PrismaSeT XS și TeSys, precum și carcasele Spacial. Această compatibilitate versatilă îl face deosebit de valoros pentru integrarea sistemelor. Produsul are numeroase certificări internaționale, inclusiv VDE, DNV, UL, CSA și GL, care garantează conformitatea cu standardele globale. Intervalul său de temperatură de funcționare este de la -40 °C la +130 °C, conform standardelor IEC 60216-1 și VDE 0304-T21, asigurând o durabilitate excepțională chiar și în condiții de mediu extreme.
Blocuri terminale Schneider Electric Linergy TR - NSYTRR43 - Terminal jumper cu un singur nivel, cu arc, conexiune 1x2, 6,2 mm, 4 mm², 32 A - Date tehnice
Caracteristici generale
Familia de produse: Linergy
Denumirea produsului: Linergy TR
Tipul produsului: Bloc terminal
Denumire scurtă a produsului: TRR
Categorie accesoriu/piesă separată: Accesoriu de conectare
Tip bloc terminal: Jumper
Nivel bloc terminal: 1
Metodă de montare: Snap-on
Secțiune nominală: 4 mm²
Lungime: 71,5 mm
Culoare: Gri
Cantitate per set: 50 bucăți per set
Informații suplimentare
Lățime: 6,2 mm
Înălțime: 36,5 mm
Conexiuni - terminale: 1 x terminal cu arc: în sus, 2 x cleme cu arc: în jos
Număr de conexiuni: 3
Poziție conexiune: Sus
Număr de intrări de măsurare: 2
Secțiune transversală cablu: 0,08...4 mm², fără capăt de cablu solid
0,08...4 mm², fără capăt de cablu flexibil
0,08...6 mm², cu capăt de cablu solid
0,2...4 mm², cu capăt de cablu flexibil
Lungime de dezizolare a firului: 10 mm
Tip de sculă: Conectare: șurubelniță plată
Deconectare: șurubelniță plată
Tensiune nominală de funcționare [Ue]: 600 V CSA
800 V conform EN/IEC 60947-7-1
600 V UL
Curent nominal [In]: 32 A conform EN/IEC 60947-7-1
30 A CSA
30 A UL
Materiale
Material: Poliamidă 6/6: carcasă izolatoare
Aliaj de cupru: conector și șurub
Aliaj de cupru: conector de comutație
Oțel crom-nichel: arc
Pierdere dielectrică: 0,01 la 1 MHz conform IEC 60250
0,01 la 1 MHz conform VDE 0303-T4
Constanta dielectrica: 3,7 la 1 MHz
Rezistenta specifica: 10.000 MΩ.m conform IEC 60093
10.000 MΩ.m conform VDE 0303-T30
Rezistivitate superficială: 1000 GΩ conform IEC 60093
1000 GΩ conform VDE 0303-T30
Rezistență la scurgere: 500 CTI (> 400 kB) conform IEC 60093
500 CTI (> 400 kB) conform VDE 0303-T30
Rezistență la flacără: V0, grosime 0,8 mm conform UL 94
Greutate netă: 10,8 g
Compatibilitate și conformitate
Compatibilitate serie: PrismaSeT G
PrismaSeT P
PrismaSet HD
PrismaSeT Pack 250
PanelSeT
Mureva
PrismaSeT XS
TeSys
Compatibilitate produs: Carcase spațiale
Caracteristici de mediu
Certificări produs: VDE
DNV
UL
CSA
GL
Rigiditate dielectrică: 1000 V conform IEC 60243-1
Temperatura ambiantă în timpul funcționării: -40...130 °C conform IEC 60216-1
-40...130 °C conform VDE 0304-T21
