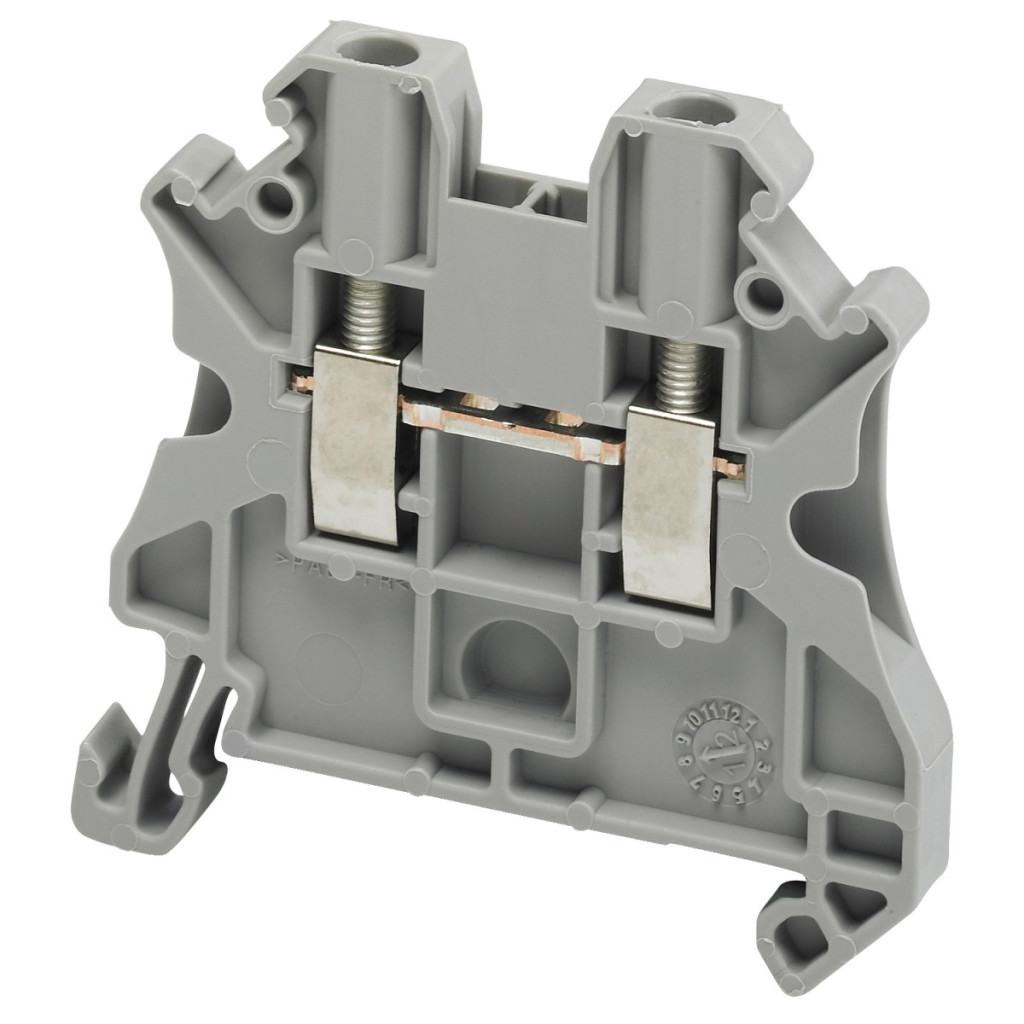

Jumperul cu un singur nivel de tip șurub NSYTRV22 din seria Linergy TR de la Schneider Electric este o soluție de conectare electrică compactă și fiabilă, care poate fi utilizată pe scară largă atât în tablourile de distribuție industriale, cât și în cele rezidențiale. Acest bloc terminal cu secțiune nominală de 2,5 mm² și culoare gri este o alegere excelentă pentru conectarea sigură și eficientă a cablurilor în diverse sisteme electrice. NSYTRV22 este fabricat din materiale de înaltă calitate: carcasa izolatoare este din poliamidă 6/6, iar conectorul, șurubul și jumperul sunt din aliaj de cupru, iar arcul este din oțel crom-nichel. Datorită metodei de montare cu clemă, acesta poate fi instalat rapid și ușor pe șine DIN standard. Blocul terminal poate fi conectat în 2 puncte cu o dispunere laterală, ceea ce permite o rutare flexibilă a cablurilor. Datorită tehnologiei de conectare cu șurub, acesta poate fi utilizat în siguranță pentru diferite secțiuni transversale ale cablurilor: cablu solid de 0,14-4 mm² sau cablu flexibil de 0,14-4 mm², cu sau fără manșoane pentru capetele cablurilor. Lungimea de dezizolare a cablului de 9 mm și cuplul de strângere de 0,5-0,6 Nm asigură o conexiune sigură. Blocul terminal Linergy TR are caracteristici electrice remarcabile. Tensiunea nominală de funcționare este de 1000 V conform EN/IEC 60947-7-1 și 600 V conform standardelor CSA și UL. Capacitatea nominală de curent este de 24 A conform EN/IEC 60947-7-1 și 20 A conform UL și CSA. Produsul are numeroase certificări internaționale, inclusiv VDE, UL, DNV, CSA și GL. Produsul are o rigiditate dielectrică de 1000 V conform IEC 60243-1 și o gamă largă de temperaturi de funcționare (-40...130 °C) în conformitate cu IEC 60216-1 și VDE 0304-T21, asigurând o funcționare fiabilă chiar și în medii extreme. Rezistența la flacără este V0, grosime 0,8 mm, conform UL 94. Blocul terminal NSYTRV22 este compatibil cu multe game de produse Schneider Electric, inclusiv: PrismaSeT G, PrismaSeT P, PrismaSet HD, PrismaSeT Pack 250, PanelSeT, Mureva, PrismaSeT XS, TeSys, Thalassa TBP, Thalassa și carcase Spacial. Această versatilitate îl face o alegere excelentă pentru orice sistem electric industrial sau comercial în care este necesar un punct de conectare fiabil, sigur și conform standardelor pentru rețeaua electrică.
Blocuri terminale Schneider Electric Linergy TR - NSYTRV22 - Date tehnice privind terminalul cu șurub cu un singur nivel
Caracteristici generale
Familia de produse: Linergy
Denumirea produsului: Linergy TR
Denumire scurtă a dispozitivului: TRV
Tipul produsului sau al componentei: Bloc terminal
Categorie accesoriu/piesă separată: Accesoriu de conectare
Tip bloc terminal: Gaură traversantă
Nivel bloc terminal: 1
Metodă de montare: Clip-on
Secțiune nominală: 2,5 mm²
Lungime: 47,7 mm
Culoare: Gri
Cantitate per set: Set de 50 de bucăți
Informații suplimentare
Lățime: 5,2 mm
Înălțime: 47,5 mm
Conexiuni - terminale: 1 x terminal cu șurub: în sus (M3)
1 x terminal cu șurub: în jos (M3)
Număr de conexiuni: 2
Poziție conexiune: Laterală
Număr de intrări de măsurare: 2
Secțiune cablu: 0,14...4 mm², cablu solid cu capăt de cablu
0,2...2,5 mm², cablu flexibil cu capăt de cablu
0,14...4 mm², cablu solid fără capăt de cablu
0,14...4 mm², cablu flexibil fără capăt de cablu
Cuplu de strângere: 0,5...0,6 N.m
Lungime de dezizolare a firului: 9 mm
Tip de sculă: Conexiune: șurubelniță
Deconectare: șurubelniță
[Ue] tensiune nominală de funcționare: 1000 V conform EN/IEC 60947-7-1
600 V CSA
600 V UL
[In] curent nominal: 24 A conform EN/IEC 60947-7-1
20 A UL
20 A CSA
Materiale
Material: Poliamidă 6/6: carcasă izolatoare
Aliaj de cupru: conector și șurub
Aliaj de cupru: legătură jumper
Oțel crom-nichel: arc
Caracteristici electrice
Pierdere dielectrică: 0,01 la 1 MHz conform IEC 60250
0,01 la 1 MHz conform VDE 0303-T4
Constanta dielectrică: 3,7 la 1 MHz
Rezistență specifică: 10.000 MΩ.m conform IEC 60093
10.000 MΩ.m conform VDE 0303-T30
Rezistivitate de suprafață: 1000 GΩ conform IEC 60093
1000 GΩ conform VDE 0303-T30
Rezistență la scurgere: 500 CTI (> 400 kB) conform IEC 60093
500 CTI (> 400 kB) conform VDE 0303-T30
Rezistență la flacără: V0, grosime 0,8 mm conform UL 94
Greutate netă: 8,2 g
Compatibilitate
Compatibilitate cu familia de produse: PrismaSeT G
PrismaSeT P
PrismaSet HD
PrismaSeT Pack 250
PanelSeT
Mureva
PrismaSeT XS
TeSys
Thalassa Thalassa TBP
Thalassa
Compatibilitate produs: Carcase spațiale
Date de mediu
Certificări produs: VDE
UL
DNV
CSA
GL
Rigiditate dielectrică: 1000 V conform IEC 60243-1
Temperatura aerului ambiant pentru funcționare: -40...130 °C conform IEC 60216-1
-40...130 °C conform VDE 0304-T21
