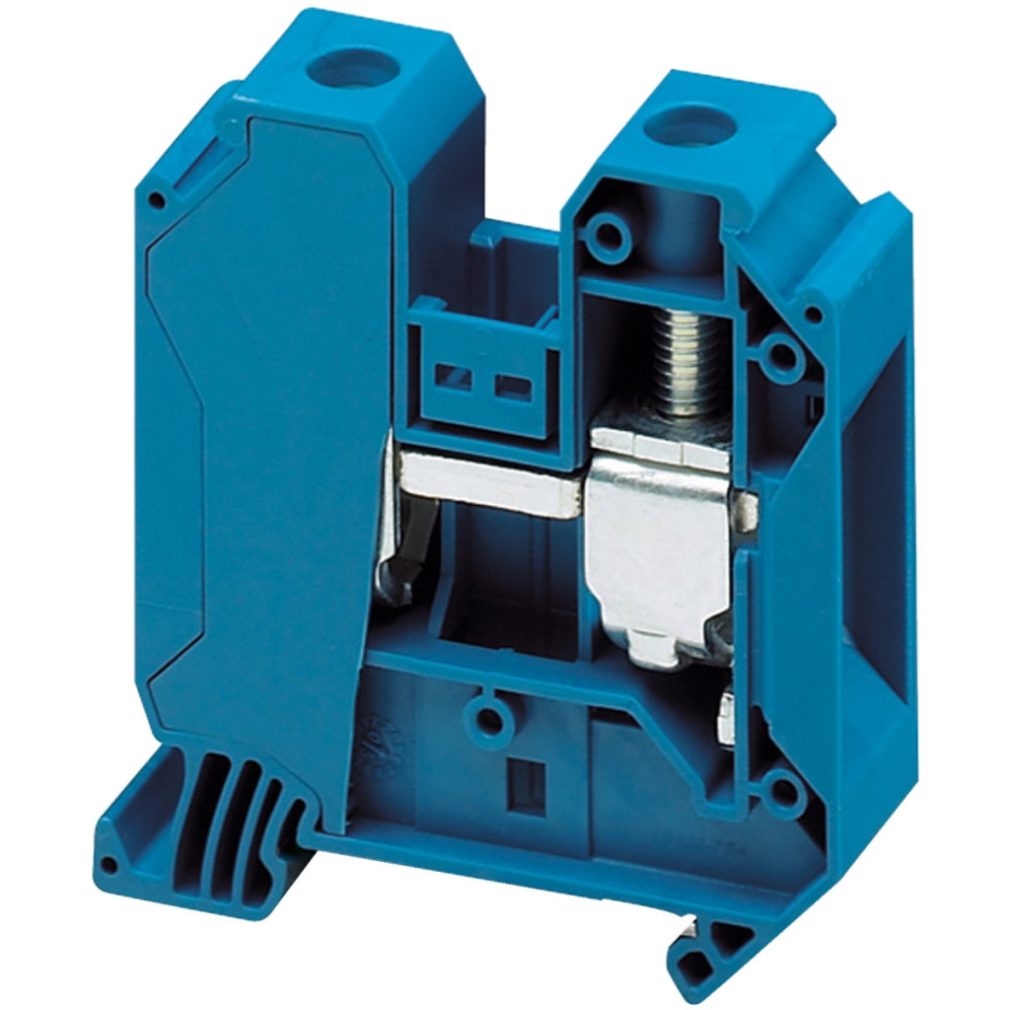

Blocul terminal NSYTRV352BL din gama Linergy TR de la Schneider Electric este o componentă esențială pentru conexiuni fiabile și sigure ale circuitelor în tablourile electrice profesionale și sistemele de automatizare industrială. Acest bloc de borne cu șurub albastru, cu o secțiune nominală de 35 mm², este soluția ideală pentru conectarea și distribuirea cablurilor în echipamente cu cerințe de putere mai mari. Terminalul jumper NSYTRV352BL are două puncte de conectare situate lateral, facilitând conectarea firelor chiar și în spații înguste. Terminalul este echipat cu conexiuni cu șurub M6 atât pe partea din amonte, cât și pe cea din aval, asigurând o fixare mecanică excelentă și un contact electric fiabil. Pentru conectare și deconectare este necesară o șurubelniță, cu un cuplu de strângere recomandat de 3,2-3,7 Nm, care garantează o fixare sigură chiar și în medii supuse vibrațiilor. Pentru pregătirea firelor este necesară o lungime de dezizolare de 18 mm, care este o dimensiune standard pentru majoritatea aplicațiilor. Utilizarea universală a produsului este asigurată de compatibilitatea sa cu mai multe tipuri și dimensiuni de fire. Poate fi utilizat cu cabluri flexibile (cu sau fără ferule) și cabluri solide (cu sau fără ferule) cu secțiuni transversale cuprinse între 1,5 și 50 mm². Conform standardului EN/IEC 60947-7-1, are un curent nominal de 125 A, în timp ce conform standardelor UL și CSA, această valoare este de 150 A, ceea ce asigură o gamă largă de aplicații. Tensiunea nominală de funcționare este de 1000 V conform EN/IEC 60947-7-1 și de 600 V conform standardelor UL și CSA. Terminalul este fixat structural pe o șină DIN de 35 mm, ceea ce îl face rapid și ușor de instalat și, dacă este necesar, la fel de ușor de îndepărtat. NSYTRV352BL este de înaltă calitate atât din punct de vedere al designului tehnic, cât și al materialelor. Carcasa izolatoare este fabricată din poliamidă 6/6, care oferă o izolare electrică excelentă, rezistență mecanică și rezistență la căldură. Conectorii și șuruburile sunt fabricate din aliaj de cupru, care asigură o conductivitate excelentă, iar arcul este fabricat din oțel crom-nichel, care garantează fiabilitate mecanică pe termen lung. Clema are un grad de inflamabilitate V0 conform UL 94 și o grosime de 0,8 mm, asigurând o protecție maximă împotriva incendiilor. Produsul poate fi utilizat într-un interval de temperatură de funcționare de la -40 la 130 °C, asigurând o funcționare fiabilă chiar și în condiții de mediu extreme. Rigiditatea dielectrică este de 1000 V conform IEC 60243-1, ceea ce înseamnă o siguranță operațională ridicată.
Blocuri terminale Schneider Electric Linergy TR - Date tehnice NSYTRV352BL
Caracteristici principale
Tipul produsului: Terminal jumper
Familia de produse: Linergy TR
Denumire scurtă: TRV
Tip terminal: Tip traversant
Nivel terminal: 1
Secțiune nominală: 35 mm²
Culoare: Albastru
Număr de puncte de conectare: 2
Dimensiuni: 60,2 mm (lungime) x 16 mm (lățime) x 65,7 mm (înălțime)
Caracteristici de conectare
Conexiuni: 1 x conexiune cu șurub: intrare (M6), 1 x conexiune cu șurub: ieșire (M6)
Poziție conexiune: laterală
Cuplu de strângere: 3,2...3,7 N.m
Lungime de dezizolare a firului: 18 mm
Secțiuni transversale compatibile ale cablului: 1,5...50 mm², cablu flexibil fără manșon; 1,5...50 mm², cablu solid cu manșon; 1,5...50 mm², cablu flexibil cu manșon; 1,5...50 mm², cablu solid fără manșon
Caracteristici electrice
Tensiune nominală de funcționare [Ue]: 1000 V conform EN/IEC 60947-7-1, 600 V conform CSA, 600 V conform UL
Curent nominal [In]: 125 A conform EN/IEC 60947-7-1, 150 A conform UL, 150 A conform CSA
Rezistență dielectrică: 1000 V conform IEC 60243-1
Materiale
Material carcasă: Poliamidă 6/6
Material conector și șurub:Aliaj de cupru Material arc: Oțel crom-nichel Asamblare și montare Metodă de montare: Înșurubare Condiții ambientale Temperatură ambientală de funcționare: -40...130 °C conform IEC 60216-1, -40...130 °C conform VDE 0304-T21
Certificate
Certificate de produs: UL, GL, CSA, VDE
Compatibilitate
Compatibilitate gama de produse: PrismaSeT G, PrismaSeT P, PrismaSet HD, PrismaSeT Pack 250, PanelSeT, Mureva, PrismaSeT XS, TeSys
Compatibilitate produs: Carcase spațiale
