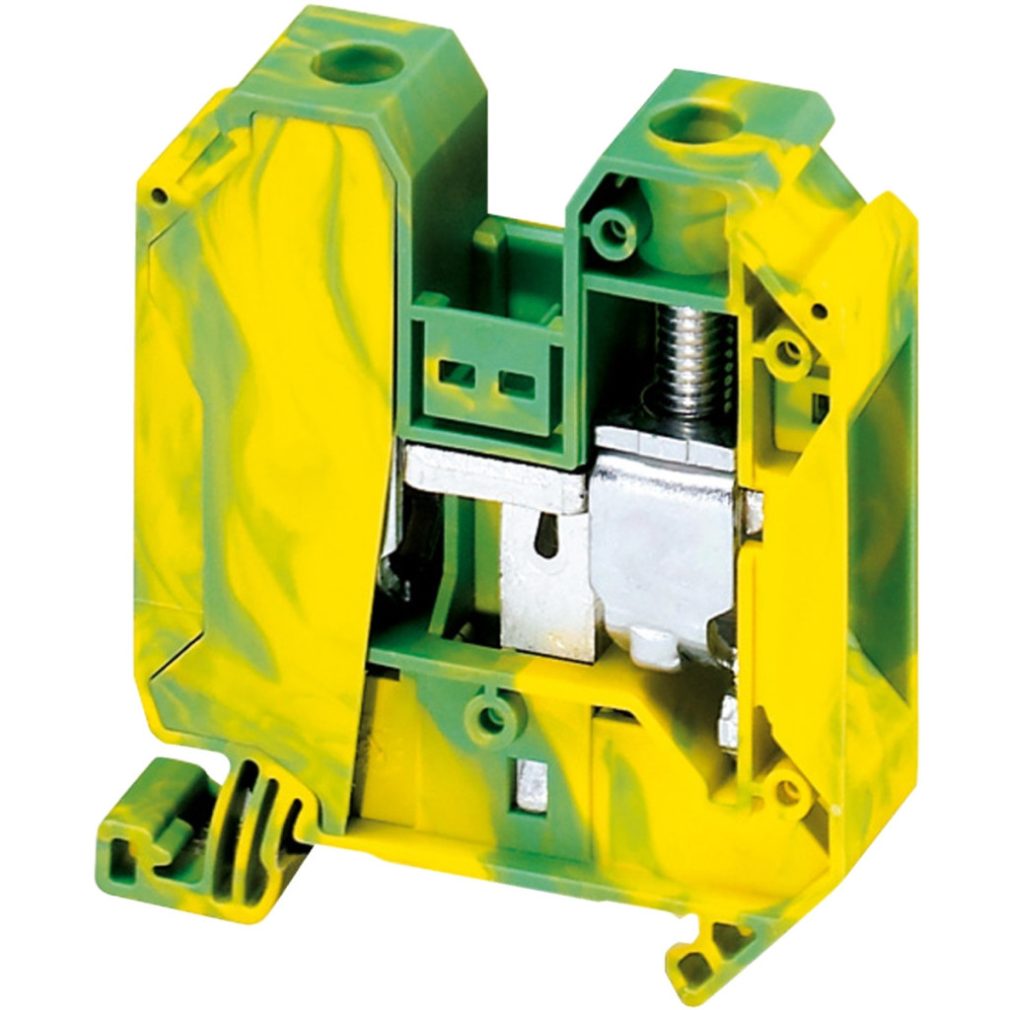

Produsele Schneider Electric Linergy seria TR NSYTRV352PE sunt blocuri terminale cu șuruburi de înaltă calitate pentru împământare de protecție, oferind o soluție fiabilă pentru împământarea în siguranță a sistemelor electrice. Aceste blocuri terminale verzi și galbene, cu o secțiune nominală de 35 mm², au 2 puncte de conectare și sunt disponibile în pachete de 50 de bucăți. Terminalele de împământare marcate TR din seria Linergy TR pot fi fixate cu ușurință pe o șină DIN de 35 mm folosind o metodă de fixare cu clemă. Produsul are un design compact, măsurând doar 16 mm lățime, 60,2 mm înălțime și 65,7 mm lungime, fiind ideal pentru utilizarea în locuri cu spațiu limitat. Terminalul are două borne cu șurub laterale – una orientată în sus și una orientată în jos – care permit conectarea și distribuția ușoară a firelor. Terminalul Schneider Electric NSYTRV352PE este extrem de versatil în ceea ce privește conectarea cablurilor. Este potrivit pentru fire solide de 1,5-50 mm², fire flexibile de 2,5-35 mm² cu manșoane și fire flexibile de 1,5-50 mm² fără manșoane. Pentru o conectare corectă, firele trebuie dezizolate pe o lungime de 18 mm, iar șuruburile trebuie strânse la un cuplu de 3,2-3,7 Nm folosind o șurubelniță. Blocul terminal are un curent nominal de 125 A conform EN/IEC 60947-7-1. Produsul are o carcasă izolatoare din poliamidă 6/6 de înaltă calitate, care asigură o izolație electrică adecvată și rezistență mecanică. Materialul izolant are proprietăți electrice excelente: factorul său de pierdere dielectrică este de 0,01 (la 1 MHz) conform standardelor IEC 60250 și VDE 0303-T4, constanta sa dielectrică este de 3,7 (la 1 MHz), iar rezistența sa specifică este de 10000 MΩ·m conform standardelor IEC 60093 și VDE 0303-T30. Rezistența de suprafață este de 1000 GΩ conform IEC 60093 și VDE 0303-T30, iar rezistența la urmărire este de 500 CTI (>400 kB) conform IEC 60093 și VDE 0303-T30. Produsul are o clasă de rezistență la flacără V0 la o grosime de 0,8 mm conform UL 94. Rezistența dielectrică este de 1000 V conform IEC 60243-1, iar intervalul de temperatură ambiantă de funcționare este între -40 °C și +130 °C conform standardelor IEC 60216-1 și VDE 0304-T21. Terminalele de împământare de protecție Schneider Electric NSYTRV352PE sunt compatibile cu o gamă largă de sisteme Schneider Electric, inclusiv PrismaSeT G, PrismaSeT P, PrismaSeT Pack 250, PanelSeT, TeSys, Mureva, seria PrismaSeT XS, precum și carcasele Spacial. Produsul este certificat VDE, CSA, UL și GL, asigurând conformitatea cu standardele internaționale și utilizarea la nivel global. Aceste certificări garantează că produsul îndeplinește cerințe stricte de siguranță și calitate, făcându-l o alegere fiabilă pentru sarcinile de împământare a sistemelor electrice.
Blocuri terminale Schneider Electric Linergy TR - NSYTRV352PE - Terminal de împământare cu un singur nivel cu șurub, conexiune 1x1, 16 mm, 35 mm², 125 A - verde - galben, date tehnice
Caracteristici principale
Familia de produse: Linergy
Denumirea produsului: Linergy TR
Tipul produsului: Bloc terminal
Denumirea scurtă a produsului: TRV
Tipul blocului terminal: Pământ de protecție
Nivelul blocului terminal: 1
Metodă de fixare: Snap-on
Secțiune nominală: 35 mm²
Lungime: 65,7 mm
Culoare: Verde-galben
Cantitate per set: 50 bucăți
Date suplimentare
Lățime: 16 mm
Înălțime: 60,2 mm
Conectori - terminale: 1 x terminal cu șurub: ascendent, 1 x terminal cu șurub: descendent
Număr de conexiuni: 2
Poziție de conectare: laterală
Număr de intrări de măsurare: 2
Secțiune transversală a cablului: 1,5...50 mm², solid; 2,5...35 mm², cu manșon flexibil; 1,5...50 mm², fără manșoane flexibile
Cuplu de strângere: 3,2...3,7 N·m
Lungime de dezizolare a firului: 18 mm
Tip de sculă: Conectare: șurubelniță; Deconectare: șurubelniță
Curent nominal [In]: 125 A conform EN/IEC 60947-7-1
Material: Poliamidă 6/6: carcasă izolatoare
Caracteristici electrice
Pierdere dielectrică: 0,01 la 1 MHz conform IEC 60250; 0,01 la 1 MHz conform VDE 0303-T4
Constanta dielectrică: 3,7 la 1 MHz
Rezistență specifică: 10.000 MΩ.m conform IEC 60093; 10.000 MΩ.m conform VDE 0303-T30
Rezistivitate de suprafață: 1.000 GΩ conform IEC 60093; 1000 GΩ conform VDE 0303-T30
Rezistență la scurgere: 500 CTI (> 400 kB) conform IEC 60093; 500 CTI (> 400 kB) conform VDE 0303-T30
Rezistență la flacără: V0, grosime 0,8 mm conform UL 94
Greutate netă: 85,79 g
Compatibilitate
Compatibilitate serie: PrismaSeT G, PrismaSeT P, PrismaSeT Pack 250, PanelSeT, TeSys, Mureva, PrismaSeT XS
Compatibilitate produs: Carcase spațiale
Mediu
Certificări produs: VDE, CSA, UL, GL
Rigiditate dielectrică: 1000 V conform IEC 60243-1
Temperatură ambiantă de funcționare: -40...130 °C conform IEC 60216-1; -40...130 °C conform VDE 0304-T21
