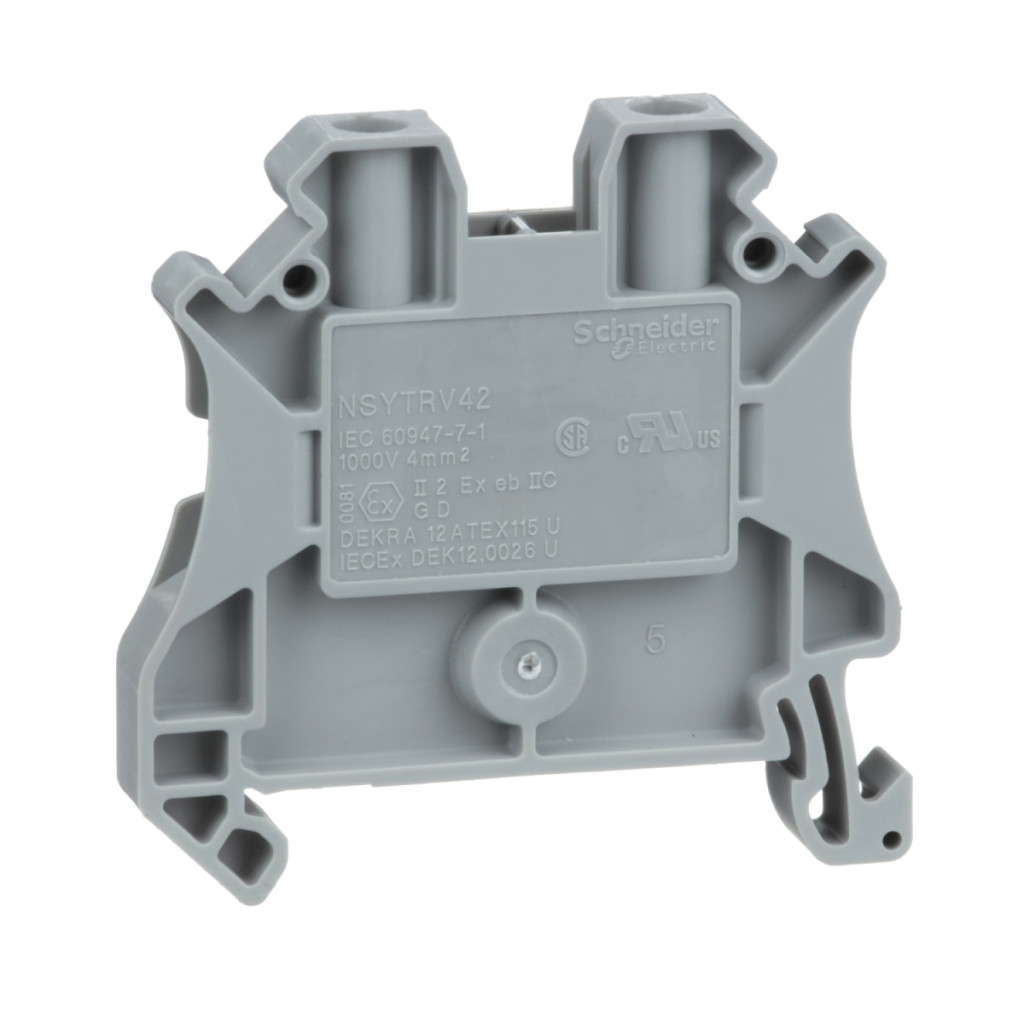

Blocul terminal Schneider Electric NSYTRV42 (Linergy TR) este o soluție de conectare profesională și fiabilă pentru sisteme electrice industriale și comerciale. Acest bloc terminal de culoare gri, cu trecere directă, este fabricat din materiale de înaltă calitate și este potrivit în special pentru conexiuni de cabluri în dulapuri de comutație și cutii de distribuție. Blocul terminal Linergy TR are o secțiune nominală de 4 mm², ceea ce permite conectarea sigură a cablurilor de diferite dimensiuni. Terminalul asigură conectarea în două puncte (1 terminal cu șurub în partea superioară și 1 terminal cu șurub în partea inferioară) și poate fi fixat cu șuruburi M3. Compatibil cu o gamă largă de cabluri: poate fi utilizat cu cabluri solide de 0,14-6 mm² (cu manșoane), cabluri flexibile de 0,2-4 mm² (cu manșoane) și cabluri solide sau flexibile de 0,2-6 mm² fără manșoane. Lungimea de dezizolare a cablului este de 9 mm, iar cuplul de strângere recomandat este de 0,6-0,8 Nm. Blocul terminal Schneider Electric NSYTRV42 are o tensiune nominală de funcționare de 1000 V (conform EN/IEC 60947-7-1) și un curent nominal de 32 A, fiind certificat pentru o tensiune nominală de 600 V și un curent nominal de 30 A conform standardelor UL și CSA. Produsul are un design cu montare prin clemă, care facilitează instalarea rapidă și ușoară. Designul compact, cu lungimea de 47,7 mm, lățimea de 6,2 mm și înălțimea de 47,5 mm, este ideal pentru aplicații care necesită economisirea spațiului. În ceea ce privește compoziția materialelor, carcasa izolatoare a blocului terminal este fabricată din poliamidă 6/6, conectorul și șurubul sunt fabricate din aliaj de cupru, elementul comun este, de asemenea, fabricat din aliaj de cupru, iar arcul este fabricat din oțel crom-nichel. Are proprietăți dielectrice excelente: pierdere dielectrică de 0,01 la 1 MHz (în conformitate cu standardele IEC 60250 și VDE 0303-T4), constantă dielectrică de 3,7 la 1 MHz. Are o rezistență specifică extrem de ridicată de 10000 MΩ.m și o rezistență de suprafață de 1000 GΩ. Produsul are proprietăți ignifuge (V0, grosime de 0,8 mm, conform UL 94). Blocul terminal Schneider Electric NSYTRV42 oferă o compatibilitate largă cu produsele Schneider Electric, inclusiv familiile de produse PrismaSeT G, PrismaSeT P, PrismaSet HD, PrismaSeT Pack 250, PanelSeT, Mureva, PrismaSeT XS, TeSys și carcasele Spacial. Produsul are multiple certificări, precum VDE, GL, CSA și DNV, asigurând conformitatea cu standardele internaționale. Poate fi utilizat într-un interval de temperatură de funcționare extrem de larg, de la -40 la +130 °C (în conformitate cu standardele IEC 60216-1 și VDE 0304-T21), ceea ce îl face deosebit de potrivit pentru aplicații în medii extreme.
Blocuri terminale Schneider Electric Linergy TR - NSYTRV42 - Terminal jumper cu un singur nivel, cu șurub, conexiune 1x1, 6,2 mm, 4 mm², 32 A - Date tehnice
Informații generale
Familia de produse: Linergy
Denumirea produsului: Linergy TR
Denumire scurtă a dispozitivului: TRV
Tipul produsului sau al componentei: Bloc terminal
Tipul blocului terminal: Pass-through
Nivelul blocului terminal: 1
Culoare: Gri
Cantitate per set: 50 bucăți
Dimensiuni și instalare
Metodă de fixare: Clip-on
Secțiune nominală: 4 mm²
Lungime: 47,7 mm
Lățime: 6,2 mm
Înălțime: 47,5 mm
Conexiuni
Conectori - terminale: 1 x terminal cu șurub: sus (M3), 1 x terminal cu șurub: jos (M3)
Număr de conexiuni: 2
Poziție conexiune: lateral
Număr de intrări de măsurare: 2
Secțiune transversală a cablului: 0,14...6 mm², cablu solid cu manșon, 0,2...4 mm², cablu flexibil cu manșon, 0,2...6 mm², cablu solid fără manșon, 0,2...6 mm², cablu flexibil fără manșon
Cuplu de strângere: 0,6...0,8 N.m
Lungime de dezizolare a firului: 9 mm
Tip de sculă: Conectare: șurubelniță, deconectare: șurubelniță
Caracteristici electrice
Tensiune nominală de funcționare [Ue]: 1000 V conform EN/IEC 60947-7-1, 600 V CSA, 600 V UL
Curent nominal [In]: 32 A conform EN/IEC 60947-7-1, 30 A CSA, 30 A UL
Material
Compoziția materialului: Poliamidă 6/6: carcasă izolatoare, aliaj de cupru: conector și șurub, aliaj de cupru: element comun, oțel crom-nichel: arc
Caracteristici de mediu
Pierdere dielectrică: 0,01 la 1 MHz conform IEC 60250, 0,01 la 1 MHz conform VDE 0303-T4
Constanta dielectrică: 3,7 la 1 MHz
Rezistență specifică: 10.000 MΩ.m conform IEC 60093, 10.000 MΩ.m conform VDE 0303-T30
Rezistivitate de suprafață: 1000 GΩ conform IEC 60093, 1000 GΩ conform VDE 0303-T30
Rezistență la scurgere: 500 CTI (> 400 kB) conform IEC 60093, 500 CTI (> 400 kB) conform VDE 0303-T30
Rezistență la flacără: V0, grosime 0,8 mm conform UL 94
Greutate netă: 9,4 g
Rigiditate dielectrică: 1000 V conform IEC 60243-1
Temperatură ambiantă de funcționare: -40...130 °C conform IEC 60216-1, -40...130 °C conform VDE 0304-T21
Certificări produs
VDE, GL, CSA, DNV
Compatibilitatea produsului
Compatibilitatea familiei de produse: PrismaSeT G, PrismaSeT P, PrismaSet HD, PrismaSeT Pack 250, PanelSeT, Mureva, PrismaSeT XS, TeSys
Compatibilitate produs: Carcase spațiale
