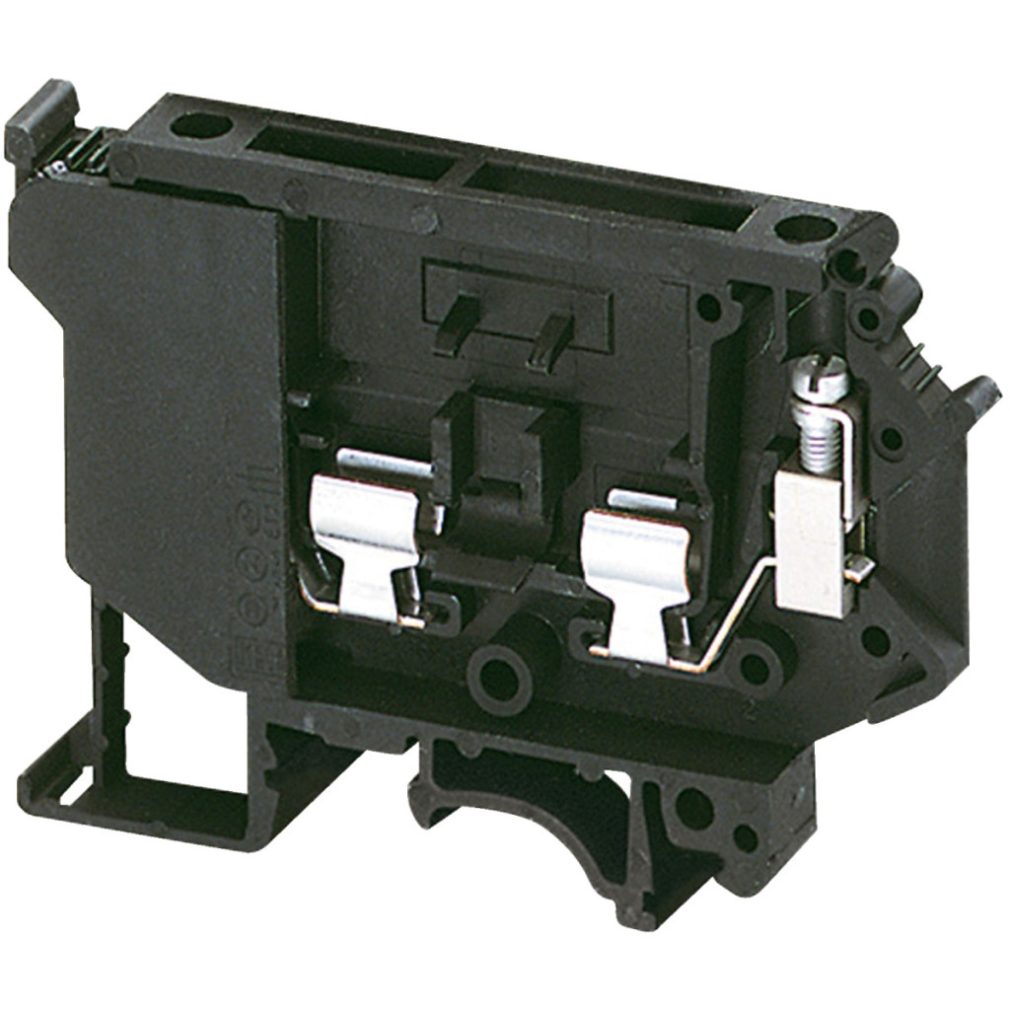

Seria de blocuri terminale Linergy TR reprezintă soluția de înaltă calitate oferită de Schneider Electric pentru crearea de puncte de conectare sigure și fiabile pentru aparatura electrică industrială. Terminalul negru cu șurub pentru siguranțe NSYTRV42SF5 este special conceput pentru siguranțe cu cartuș de 5x20, 5x25 și 5x30 mm, oferind o soluție versatilă pentru diferite dimensiuni de siguranțe. Produsul are o amprentă redusă, măsurând doar 8,2 mm lățime, 56,5 mm înălțime și 72,5 mm lungime. Terminalul cu două puncte de conectare asigură o cablare corespunzătoare cu o secțiune nominală de 4 mm² și opțiuni de conectare laterală. Blocul terminal este ușor de montat pe șina DIN datorită metodei practice de fixare cu clemă, economisind timp în timpul instalării. Conexiunea cu șurub 1-1 în direcțiile amonte și aval permite o instalare flexibilă, în timp ce cuplul de strângere de 0,5-0,8 Nm garantează o conexiune stabilă. Produsul are parametri tehnici ridicați: tensiune nominală de funcționare de 500 V conform EN/IEC 60947-7-1 și 600 V conform reglementărilor UL și CSA. Curentul nominal este de 6,3 A conform EN/IEC, 12 A conform UL și 6,3 A conform CSA. Terminalul suportă fire cu o secțiune transversală de 0,2-4 mm², fie cu cabluri flexibile fără capace de capăt, fie cu cabluri solide sau flexibile cu capace de capăt. Lungimea de dezizolare a cablului este de 8 mm, iar pentru conectare și dezasamblare este necesară o șurubelniță. Produsul este fabricat din material izolant poliamidă 6/6, care are proprietăți tehnice remarcabile. Intervalul de temperatură de funcționare este extrem de larg: poate fi utilizat între -40 °C și +130 °C, în conformitate cu standardele IEC 60216-1 și VDE 0304-T21, asigurând o funcționare fiabilă chiar și în cele mai extreme condiții de mediu. Suportul pentru siguranțe Linergy TR este foarte compatibil cu multe sisteme și game de produse Schneider Electric, inclusiv PrismaSeT G, PrismaSeT P, PrismaSet HD, PrismaSeT Pack 250, PanelSeT, Mureva, PrismaSeT XS, seria TeSys și carcasele Spacial. Produsul este certificat UL și CSA și oferă o rezistență dielectrică de 1000 V în conformitate cu IEC 60243-1. Datorită compoziției speciale a materialului, acesta are proprietăți electrice excelente: pierdere dielectrică de 0,01 la 1 MHz, constantă dielectrică de 3,7, rezistență specifică de 10.000 Ω.cm și rezistență de suprafață de 1000 MOhm. Materialul are o clasă de rezistență la flacără V0 la o grosime de 0,8 mm conform UL 94 și oferă o rezistență la curgere CTI de 500.
Date tehnice blocuri terminale Schneider Electric Linergy TR
Caracteristici generale
Familia de produse: Linergy
Denumirea produsului: Linergy TR
Tipul produsului: Bloc terminal
Denumirea scurtă a produsului: TRV
Domeniu de aplicare: Protecție
Tip bloc terminal: Comutator cu siguranță
Nivel bloc terminal: 1
Metodă de fixare: Înclipsare
Secțiune nominală: 4 mm²
Lungime: 72,5 mm
Lățime: 8,2 mm
Înălțime: 56,5 mm
Culoare: Negru
Parametri de conectare
Dimensiune siguranță: 5 x 20 mm
Conexiuni - terminale: 1 x conector cu șurub: în amonte, 1 x conexiune cu șurub: în aval
Număr de conexiuni: 2
Poziție conexiune: laterală
Număr de intrări de măsurare: 0
Secțiune transversală cablu: 0,2...4 mm², fără capăt de cablu flexibil; 0,2...4 mm², cu capăt de cablu solid sau flexibil
Cuplu de strângere: 0,5...0,8 N.m
Lungime de dezizolare a cablului: 8 mm
Tip de sculă: Conectare: șurubelniță, Demontare: șurubelniță
Parametri electrici
Tensiune nominală de funcționare [Ue]: 500 V conform EN/IEC 60947-7-1, 600 V UL, 600 V CSA
Curent nominal [In]: 6,3 A conform EN/IEC 60947-7-1, 12 A UL, 6,3 A CSA
Rezistență dielectrică: 1000 V conform IEC 60243-1
Material și condiții de mediu
Material: Poliamidă 6/6: carcasă izolatoare
Pierdere dielectrică: 0,01 la 1 MHz conform IEC 60250, 0,01 la 1 MHz conform VDE 0303-T4
Constanta dielectrică: 3,7 la 1 MHz
Rezistență specifică: 10.000 Ω.cm conform IEC 60093, 10.000 Ω.cm conform VDE 0303-T30
Rezistivitate de suprafață: 1000 MOhm conform IEC 60093, 1000 MOhm conform VDE 0303-T30
Rezistență la scurgere: 500 CTI (> 400 kB) conform IEC 60093, 500 CTI (> 400 kB) conform VDE 0303-T30
Rezistență la flacără: V0, grosime 0,8 mm conform UL 94
Temperatura aerului ambiant în timpul funcționării: -40...130 °C conform IEC 60216-1, -40...130 °C conform VDE 0304-T21
Certificate și compatibilitate
Certificate de produs: UL, CSA
Familii de produse compatibile: PrismaSeT G, PrismaSeT P, PrismaSet HD, PrismaSeT Pack 250, PanelSeT, Mureva, PrismaSeT XS, TeSys
Compatibilitate produse: Dulapuri spațiale
