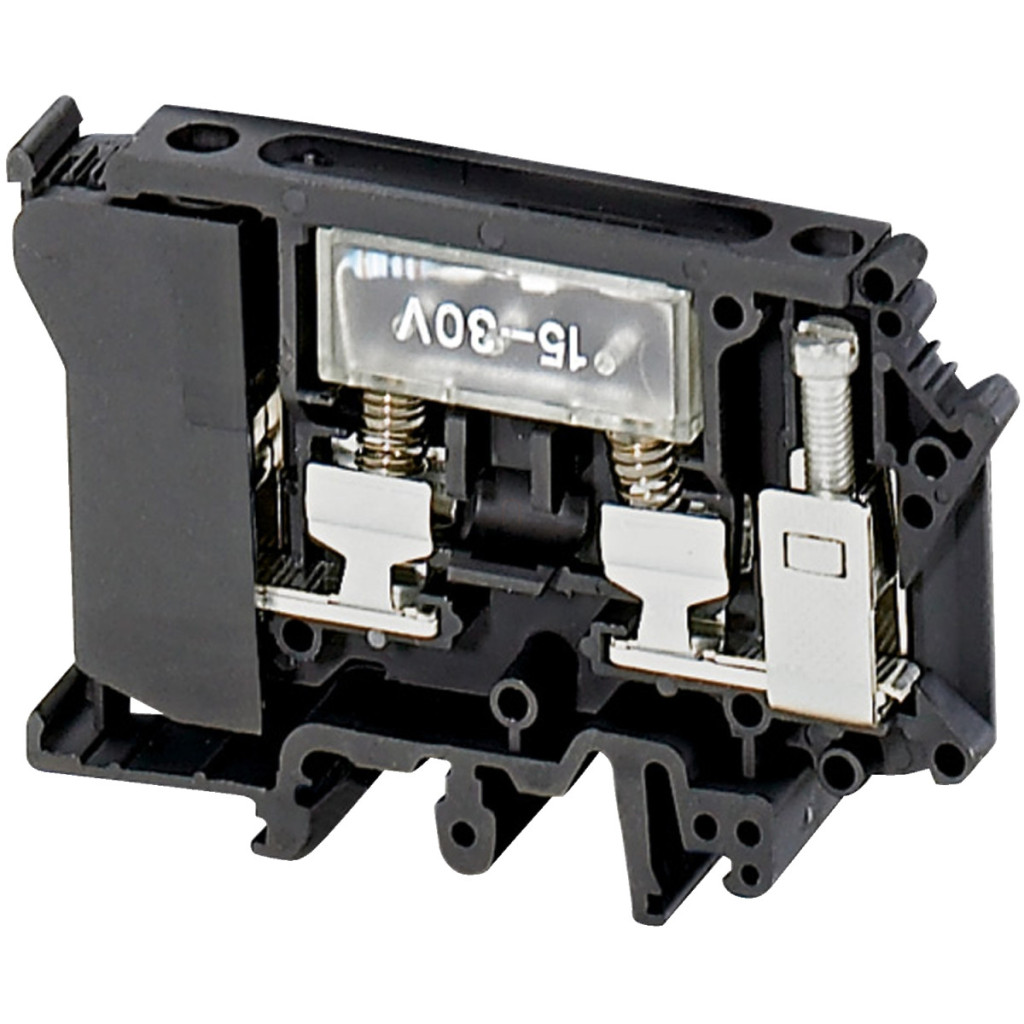

Siguranța Schneider Electric NSYTRV42SF6LD din seria Linergy TR este un conector electric industrial profesional, fabricat din materiale de înaltă calitate și care încorporează cele mai noi soluții tehnologice. Această siguranță neagră, compactă, este special concepută pentru siguranțe de 6,3x32 mm și dispune de un indicator luminos încorporat care funcționează între 12-30 V, indicând clar starea siguranței în sistemul electric. Ca parte a familiei de produse Linergy TR, acest terminal are o secțiune nominală de 16 mm², fiind ideal pentru sistemele electrice de putere medie. Produsul poate fi montat folosind o metodă de fixare cu clemă, permițând o instalare rapidă și ușoară pe șinele de montare. Dimensiunile sale - 79 mm lungime, 10,2 mm lățime și 60,5 mm înălțime - asigură un design compact, lăsând în același timp suficient spațiu pentru conectarea sigură și convenabilă a firelor. Utilizatorii pot conecta cabluri cu o secțiune transversală de 0,5-16 mm², indiferent dacă sunt flexibile (fără capete de cablu) sau solide. NSYTRV42SF6LD oferă performanțe remarcabile în ceea ce privește parametrii tehnici. Are o tensiune nominală de funcționare de 500 V conform EN/IEC 60947-7-1 și suportă 600 V conform standardelor UL și CSA. Curentul nominal este de 10 A conform tuturor celor trei standarde (EN/IEC, UL, CSA). Produsul este fabricat din materiale de înaltă calitate, carcasa izolatoare fiind realizată din poliamidă 6/6. Pierderea dielectrică este extrem de redusă, doar 0,01 la 1 MHz, și oferă o rezistență dielectrică de 1000 V în conformitate cu standardul IEC 60243-1. Produsul poate fi utilizat într-un interval larg de temperaturi, de la -40 °C la +130 °C, în conformitate cu standardele IEC 60216-1 și VDE 0304-T21, ceea ce îl face extrem de flexibil pentru utilizare în diferite condiții de mediu. Conexiunea terminalului este extrem de simplă și fiabilă. Are o poziție de conectare laterală și oferă două conexiuni cu șurub: una în amonte și una în aval. Lungimea de dezizolare a firului este de 9 mm, iar cuplul optim de strângere pentru șuruburi este între 0,6 și 0,8 N.m. Este necesară o șurubelniță atât pentru instalare, cât și pentru deconectare în timpul înlocuirii siguranței. Produsul este compatibil cu multe sisteme Schneider Electric, inclusiv seriile PrismaSeT G, P, HD, Pack 250 și XS, precum și PanelSeT, Mureva, TeSys și dulapurile Spacial, asigurând o aplicabilitate largă. Terminalul are o greutate netă de 34,2 g, iar dimensiunile sale îl fac un component practic pentru sisteme electrice complexe. Are certificări UL și CSA, dovedind conformitatea cu standardele internaționale de siguranță.
Blocuri terminale Schneider Electric Linergy TR - Date tehnice NSYTRV42SF6LD
Informații generale
Familia de produse: Linergy
Denumirea produsului: Linergy TR
Tipul produsului: Bloc terminal cu siguranță
Denumire scurtă: TRV
Culoare: Negru
Caracteristici fizice
Tip bloc terminal: Întrerupător cu siguranță
Nivel bloc terminal: 1
Metodă de fixare: Clip-on
Secțiune nominală: 16 mm²
Lungime: 79 mm
Lățime: 10,2 mm
Înălțime: 60,5 mm
Greutate netă: 34,2 g
Caracteristici electrice
Dimensiune siguranță: 6,3 x 32 mm
Conexiuni - terminale: 1 x terminal cu șurub: în sus, 1 x terminal cu șurub: în jos
Număr de conexiuni: 2
Poziție conexiune: laterală
Număr de intrări de măsurare: 0
Secțiune transversală cablu: 0,5...16 mm², fără capăt flexibil al cablului; 0,5...16 mm², solid
Cuplu de strângere: 0,6...0,8 N.m
Lungime de dezizolare a firului: 9 mm
Tip de sculă: Conectare: șurubelniță; Deconectare: șurubelniță
Tensiune nominală de funcționare [Ue]: 500 V conform EN/IEC 60947-7-1; 600 V UL; 600 V CSA
Curent nominal [In]: 10 A conform EN/IEC 60947-7-1; 10 A UL; 10 A CSA
Proprietăți materiale și electrice
Material: Poliamidă 6/6: carcasă izolatoare
Pierdere dielectrică: 0,01 la 1 MHz conform IEC 60250; 0,01 la 1 MHz conform VDE 0303-T4
Constanta dielectrică: 3,7 la 1 MHz
Rezistență specifică: 10.000 MΩ.m conform IEC 60093; 10.000 MΩ.m conform VDE 0303-T30
Rezistivitate de suprafață: 1.000 GΩ conform IEC 60093; 1000 GΩ conform VDE 0303-T30
Rezistență la curgere: 500 CTI (> 400 kB) conform IEC 60093; 500 CTI (> 400 kB) conform VDE 0303-T30
Rezistență la flacără: V0, grosime 0,8 mm conform UL 94
Accesorii incluse: 12...30 V indicator luminos
Compatibilitate și caracteristici de mediu
Compatibilitate cu familia de produse: PrismaSeT G, PrismaSeT P, PrismaSet HD, PrismaSeT Pack 250, PanelSeT, Mureva, PrismaSeT XS, TeSys
Compatibilitate produs: Carcase spațiale
Certificări produs: CSA, UL
Rezistență dielectrică: 1000 V conform IEC 60243-1
Temperatura ambiantă de funcționare: -40...130 °C conform IEC 60216-1; -40...130 °C conform VDE 0304-T21
