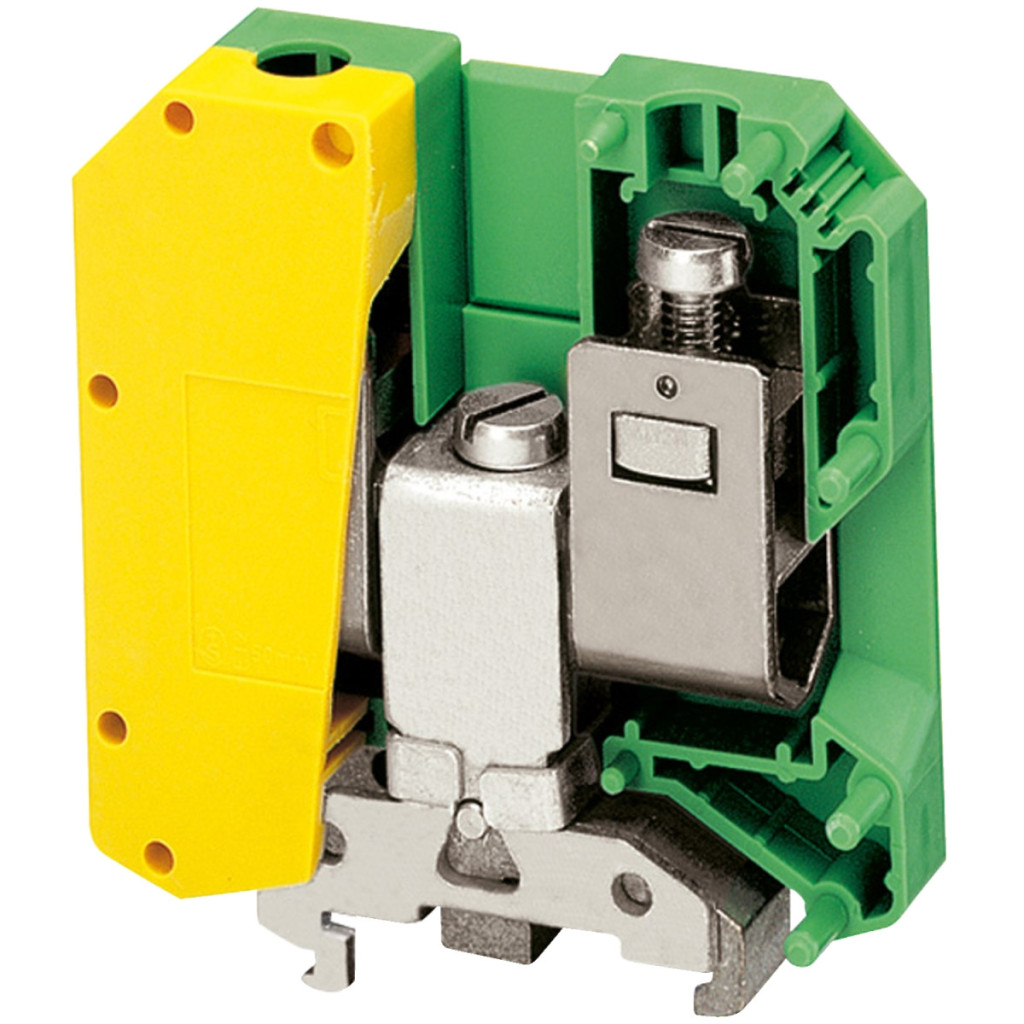

Terminalul de împământare cu un singur nivel, de tip șurub, NSYTRV502PE, din gama de produse Linergy TR de la Schneider Electric, este o soluție profesională pentru realizarea conexiunilor de împământare în sistemele electrice. Acest bloc terminal de împământare de protecție verde-galben, cu o secțiune nominală de 50 mm², oferă 2 puncte de conectare pentru împământarea în siguranță a sistemelor electrice. Blocul terminal Linergy TR NSYTRV502PE este fabricat dintr-o carcasă izolatoare din poliamidă 6/6 de înaltă calitate, care asigură o izolație electrică adecvată și rezistență mecanică. Produsul dispune de o metodă de montare cu clemă, care facilitează considerabil procesul de instalare. Terminalul are o lungime de 70,5 mm, o lățime de 20 mm și o înălțime de 83,5 mm, oferind o stabilitate suficientă în ciuda dimensiunilor sale compacte. Terminalul de împământare poate suporta un curent nominal de 150 A în conformitate cu EN/IEC 60947-7-1, îndeplinind astfel cerințele stricte ale aplicațiilor industriale. Produsul este extrem de versatil în ceea ce privește conectarea cablurilor, deoarece poate fi utilizat cu cabluri solide de la 25 la 70 mm², cabluri torsadate cu manșoane de la 25 la 50 mm² și cabluri torsadate fără manșoane de la 25 la 70 mm². Terminalele cu șurub necesită un cuplu de strângere de 6-8 N.m, iar lungimea recomandată pentru dezizolarea cablului este de 24 mm. Pentru conectare și deconectare este necesară o șurubelniță. Blocul terminal are o poziție de conectare laterală, care facilitează accesul și instalarea. Terminalele Linergy TR NSYTRV502PE au proprietăți electrice excelente. Pierderea dielectrică este de 0,01 la 1 MHz (în conformitate cu standardele IEC 60250 și VDE 0303-T4), iar constanta dielectrică este de 3,7 la 1 MHz. Produsul are o rezistență specifică de 10000 MΩ.m, o rezistență de suprafață de 1000 GΩ și o rigiditate dielectrică de 1000 V. Clema de împământare are un interval de temperatură de funcționare extrem de larg, de la -40 la 130 °C, asigurând o funcționare fiabilă chiar și în condiții de mediu extreme. Produsul Schneider Electric Linergy TR NSYTRV502PE este compatibil cu o serie de sisteme Schneider Electric, inclusiv PrismaSeT G, PrismaSeT P, PrismaSeT Pack 250, PanelSeT, TeSys, Mureva, seria PrismaSeT XS, precum și carcasele Spacial. Produsul are numeroase certificări internaționale, inclusiv certificate LR, GL, DNV, UL și CSA, care garantează conformitatea cu standardele globale și funcționarea fiabilă.
Blocuri terminale Schneider Electric Linergy TR - NSYTRV502PE - Terminal de împământare cu un singur nivel cu șurub, conexiune 1x1, 20 mm, 50 mm², 150 A - verde - galben, date tehnice
Caracteristici generale
Familia de produse: Linergy
Denumirea produsului: Linergy TR
Tipul produsului: Bloc terminal
Denumirea scurtă a produsului: TRV
Tip bloc terminal: Pământ de protecție
Nivel bloc terminal: 1
Metodă de fixare: Clip-on
Secțiune nominală: 50 mm²
Lungime: 70,5 mm
Culoare: Verde-galben
Cantitate: Pachet de 50 bucăți
Caracteristici suplimentare
Lățime: 20 mm
Înălțime: 83,5 mm
Conexiuni: 1 x conexiune cu șurub: intrare
1 x conexiune cu șurub: ieșire
Număr de conexiuni: 2
Poziție conexiune: laterală
Număr de intrări de măsurare: 0
Secțiune transversală cablu: 25...70 mm², solidă
25...50 mm², cu manșon răsucit la capătul firului
25...70 mm², fără manșon răsucit la capătul firului
Cuplu de strângere: 6...8 N.m
Lungime de dezizolare a cablului: 24 mm
Tip de sculă: Racordare: șurubelniță
Deconectare: șurubelniță
Curent nominal: 150 A conform EN/IEC 60947-7-1
Material: Poliamidă 6/6: carcasă izolatoare
Caracteristici electrice
Pierdere dielectrică: 0,01 la 1 MHz conform IEC 60250
0,01 la 1 MHz conform VDE 0303-T4
Constanta dielectrică: 3,7 la 1 MHz
Rezistență specifică: 10.000 MΩ.m conform IEC 60093
10.000 MΩ.m conform VDE 0303-T30
Rezistivitate de suprafață: 1000 GΩ conform IEC 60093
1000 GΩ conform VDE 0303-T30
Rezistență la scurgere: 500 CTI (> 400 kB) conform IEC 60093
500 CTI (> 400 kB) conform VDE 0303-T30
Rezistență la flacără: V0, grosime 0,8 mm conform UL 94
Rezistență dielectrică: 1000 V conform IEC 60243-1
Caracteristici de mediu
Temperatura ambiantă de funcționare: -40...130 °C conform IEC 60216-1
-40...130 °C conform VDE 0304-T21
Compatibilitate
Seriile compatibile: PrismaSeT G, PrismaSeT P, PrismaSeT Pack 250, PanelSeT, TeSys, Mureva, PrismaSeT XS
Compatibilitate produs: Carcase spațiale
Certificate
Certificate produs: LR, GL, DNV, UL, CSA
