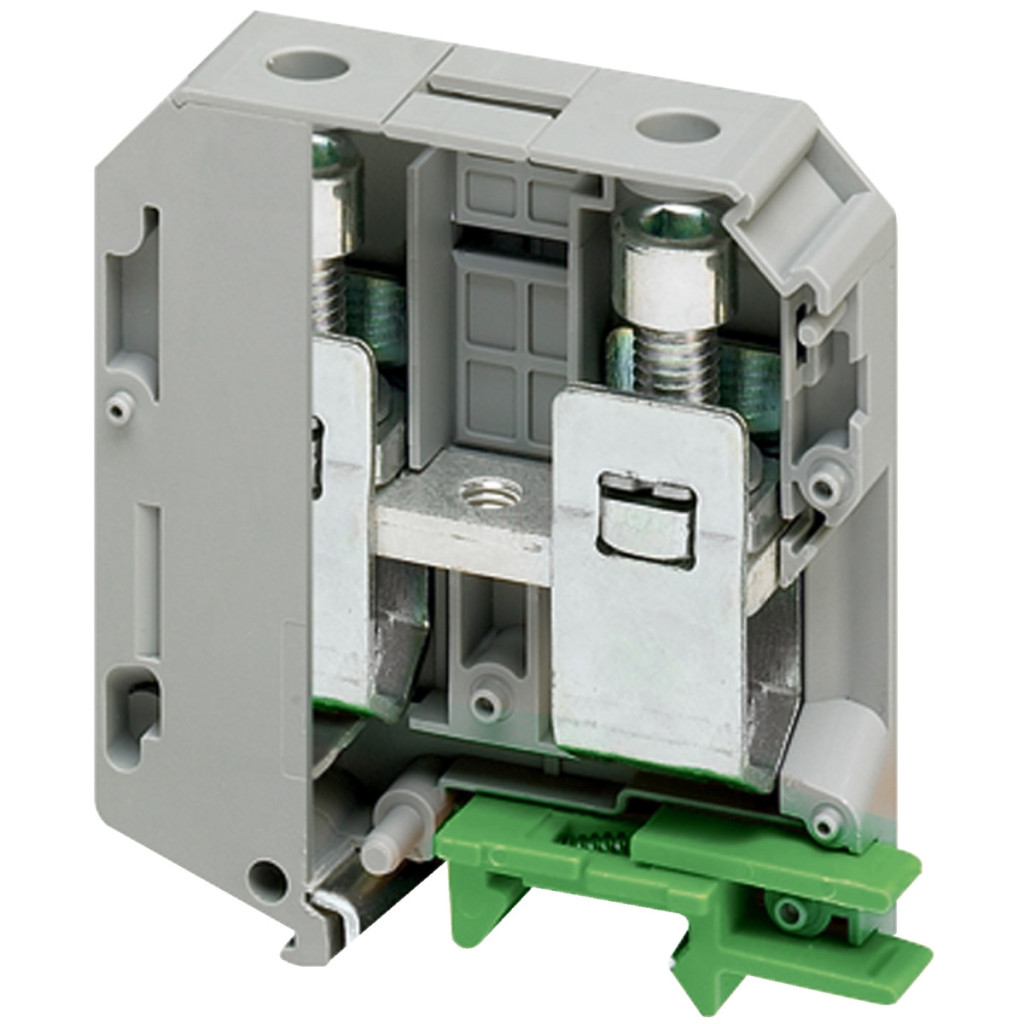

Blocul terminal NSYTRV702 din familia de produse Schneider Electric Linergy TR este un bloc de jumperi cu un singur nivel extrem de fiabil și versatil, conceput special pentru aplicații cu sarcini de curent mai mari. Acest bloc terminal gri, cu o secțiune transversală de 70 mm², este disponibil în pachete de 10 bucăți și este alegerea perfectă pentru conectarea eficientă și sigură a cablurilor în sisteme electrice industriale, dulapuri de distribuție și cutii de distribuție. Caracteristicile tehnice ale blocului terminal NSYTRV702 din seria Linergy TR sunt impresionante: Oferă o capacitate nominală de curent de 192 A în conformitate cu standardele EN/IEC 60947-7-1, CSA și UL, precum și o tensiune nominală de funcționare de 1000 V (conform EN/IEC 60947-7-1 și CSA) și 600 V conform UL. Produsul asigură conexiune laterală și are 2 puncte de conexiune, care sunt echipate cu șuruburi M8 atât în direcția ascendentă, cât și în cea descendentă. Unul dintre avantajele seriei este metoda de montare cu clemă, care permite instalarea rapidă și ușoară. Conectorul este compatibil cu diferite secțiuni transversale ale cablurilor: cabluri solide între 25 și 70 mm² (cu sau fără capete de cablu), cabluri flexibile între 25 și 70 mm² cu capete de cablu și cabluri flexibile între 16 și 95 mm² fără capete de cablu. Cuplul de strângere recomandat pentru șuruburi este între 8 și 10 Nm, iar lungimea de dezizolare a firului este de 24 mm. Pentru conectarea și deconectarea terminalului este necesară o șurubelniță. În ceea ce privește dimensiunile fizice, acesta are o lungime de 70,5 mm, o lățime de 20,3 mm și o înălțime de 87,5 mm. În ceea ce privește materialele, blocul terminal Linergy TR are o carcasă izolatoare din poliamidă 6/6, un conector și un șurub din aliaj de cupru, un jumper din aliaj de cupru și un arc din oțel crom-nichel. Proprietățile sale electrice remarcabile includ o pierdere dielectrică de 0,01 la 1 MHz (conform IEC 60250 și VDE 0303-T4), o constantă dielectrică de 3,7 la 1 MHz, o rezistență specifică de 10.000 MΩ.m și o rezistență de suprafață de 1.000 GΩ (conform IEC 60093 și VDE 0303-T30). Rezistență la curgere de 500 CTI (> 400 kB) conform IEC 60093 și VDE 0303-T30 și rezistență la flacără de V0 cu o grosime de 0,8 mm conform UL 94. Blocul terminal Schneider Electric Linergy TR este compatibil cu o gamă largă de sisteme, inclusiv familiile de produse PrismaSeT G, PrismaSeT P, PrismaSet HD, PrismaSeT Pack 250, PanelSeT, Mureva, PrismaSeT XS și TeSys, precum și carcasele Spacial. Are certificări internaționale, inclusiv aprobări DNV, CSA, UL, VDE și GL. Datorită rezistenței termice excelente, poate fi utilizat într-un interval de temperatură ambiantă de la -40 °C la +130 °C, în conformitate cu standardele IEC 60216-1 și VDE 0304-T21. Produsul are o rigiditate dielectrică de 1000 V conform IEC 60243-1, ceea ce sporește și mai mult siguranța sa în diverse medii industriale.
Blocuri terminale Schneider Electric Linergy TR - NSYTRV702 - Date tehnice jumper cu un singur nivel cu șurub
Caracteristici principale
Familia de produse: Linergy
Denumirea produsului: Linergy TR
Tipul produsului: Bloc terminal
Denumire scurtă a produsului: TRV
Categorie accesoriu/piesă: Accesoriu de conectare
Tip bloc terminal: Jumper
Nivel bloc terminal: 1
Metodă de montare: Clip-on
Secțiune nominală: 70 mm²
Lungime: 70,5 mm
Culoare: Gri
Cantitate per set: Set de 10 bucăți
Informații suplimentare
Lățime: 20,3 mm
Înălțime: 87,5 mm
Conexiuni - terminale: 1 x terminal cu șurub: în sus (M8), 1 x terminal cu șurub: descendent (M8)
Număr de conexiuni: 2
Poziție conexiune: lateral
Număr de intrări de măsurare: 1
Secțiune transversală a cablului: 25...70 mm², cablu solid cu capăt de cablu, 25...70 mm², cablu solid fără papuc de cablu, 25...70 mm², cablu flexibil cu papuc de cablu, 16...95 mm², cablu flexibil fără papuc de cablu
Cuplu de strângere: 8...10 N.m
Lungime de dezizolare a firului: 24 mm
Tip de sculă: Conectare: șurubelniță, Deconectare: șurubelniță
[Ue] tensiune nominală de funcționare: 1000 V conform EN/IEC 60947-7-1, 1000 V CSA, 600 V UL
[In] curent nominal: 192 A conform EN/IEC 60947-7-1, 192 A CSA, 192 A UL
Materiale
Material: Poliamidă 6/6: carcasă izolatoare, Aliaj de cupru: conector și șurub, aliaj de cupru: jumper, oțel crom-nichel: arc
Pierdere dielectrică: 0,01 la 1 MHz conform IEC 60250, 0,01 la 1 MHz conform VDE 0303-T4
Constanta dielectrică: 3,7 la 1 MHz
Rezistență specifică: 10.000 MΩ.m conform IEC 60093, 10.000 MΩ.m conform VDE 0303-T30
Rezistență de suprafață: 1000 GΩ conform IEC 60093, 1000 GΩ conform VDE 0303-T30
Rezistență la curgere: 500 CTI (> 400 kB) conform IEC 60093, 500 CTI (> 400 kB) conform VDE 0303-T30
Rezistență la flacără: V0, grosime 0,8 mm conform UL 94
Greutate netă: 195 g
Compatibilitate
Compatibilitate cu familia de produse: PrismaSeT G, PrismaSeT P, PrismaSet HD, PrismaSeT Pack 250, PanelSeT, Mureva, PrismaSeT XS, TeSys
Compatibilitate produs: Carcase spațiale
Mediu
Certificări produs: DNV, CSA, UL, VDE, GL
Rigiditate dielectrică: 1000 V conform IEC 60243-1
Temperatura aerului ambiant în timpul funcționării: -40...130 °C conform IEC 60216-1, -40...130 °C conform VDE 0304-T21
