Conectorii cu șurub albastru cu un singur nivel din seria Linergy TR NSYTRV702BL de la Schneider Electric oferă o soluție profesională pentru conectarea sigură și fiabilă a cablurilor cu secțiune transversală mai mare. Aceste blocuri terminale de tip traversant au o secțiune nominală de 70 mm², fiind ideale pentru sisteme de putere mai mare, unde se preconizează curenți mai mari. Caracteristica unică a produsului este durabilitatea și fiabilitatea sa, datorită carcasei izolante din poliamidă 6/6 de înaltă calitate. Blocurile terminale albastre pot conduce în siguranță un curent nominal de 192 A, în conformitate cu standardele EN/IEC 60947-7-1, CSA și UL. Gama largă de cabluri conectabile – cablu flexibil de 25-70 mm² fără capete de cablu și cablu solid de 16-95 mm² – îl face flexibil pentru utilizare în diverse aplicații. Metoda de montare cu clemă asigură o instalare ușoară, în timp ce cuplul de strângere de 8-10 Nm garantează o conexiune electrică stabilă. Blocurile terminale Schneider Electric Linergy TR au parametri tehnici remarcabili: tensiune nominală de funcționare de 1000 V (EN/IEC, conform CSA) și 600 V (conform UL), lungime de 70,5 mm, lățime de 20,3 mm și înălțime de 87,5 mm. Poziția laterală a conexiunii și lungimea de dezizolare a cablului de 24 mm permit o instalare practică. Blocurile terminale sunt compatibile cu multe sisteme Schneider Electric, inclusiv familiile de produse PrismaSeT G, PrismaSeT P, PrismaSet HD, PrismaSeT Pack 250, PanelSeT, Mureva, PrismaSeT XS, TeSys, precum și carcasele Spacial. Produsul are proprietăți electrice excelente: constantă dielectrică 3,7 la 1 MHz, pierdere dielectrică 0,01 la 1 MHz (conform IEC 60250, VDE 0303-T4), rezistență specifică 10000 MΩ.m, rezistență de suprafață 1000 GΩ și rezistență la curgere 500 CTI. Clasa de rezistență la flacără V0 (grosime de 0,8 mm conform UL 94) oferă siguranță suplimentară. Produsul are o gamă extrem de largă de temperaturi de funcționare: -40...+130 °C (conform IEC 60216-1, VDE 0304-T21), ceea ce permite utilizarea sa într-o mare varietate de medii. Produsul are certificări VDE, DNV, UL, GL și CSA, care dovedesc conformitatea sa cu cele mai înalte standarde din industrie.

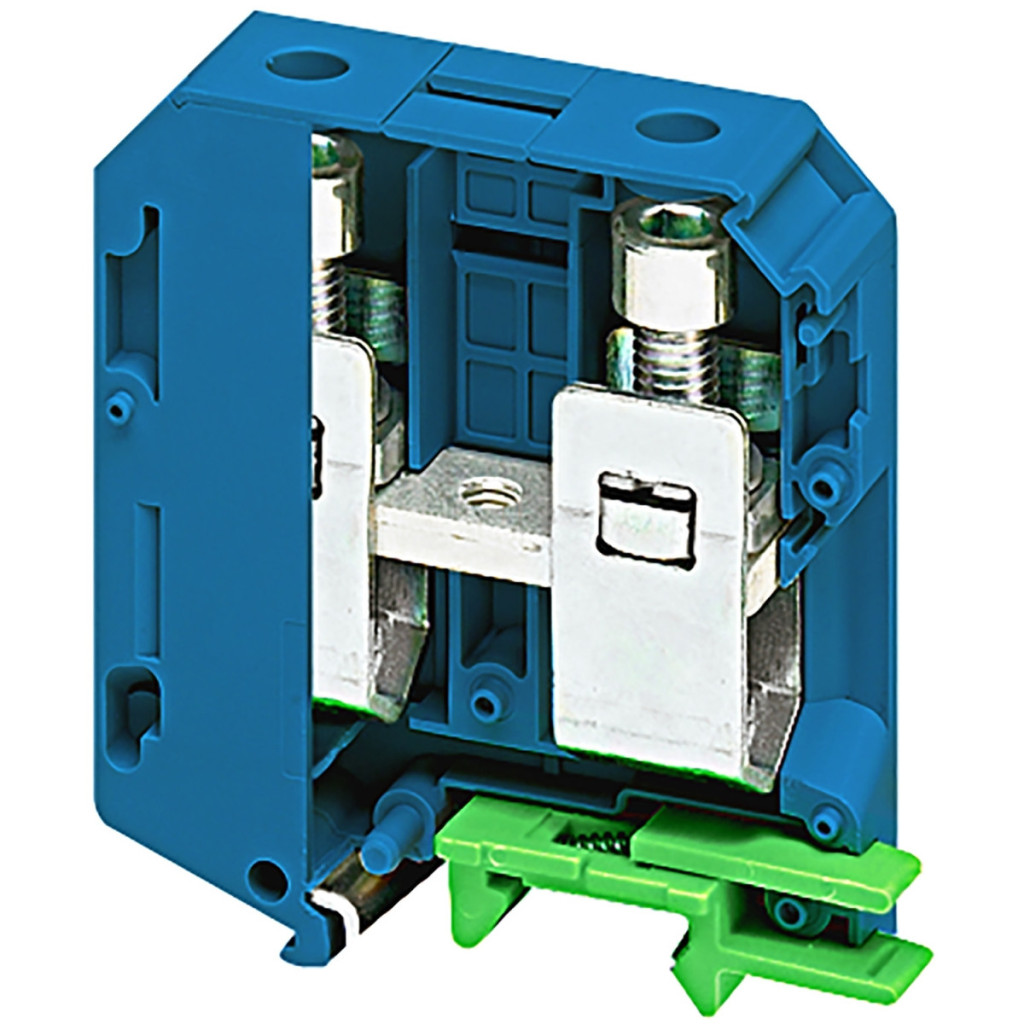

Blocuri terminale Schneider Electric Linergy TR - NSYTRV702BL - Terminal jumper cu un singur nivel, cu șurub, conexiune 1x1, 20,3 mm, 70 mm², 192 A - albastru, date tehnice
Date de bază
Familia de produse: Linergy
Denumirea produsului: Linergy TR
Tipul produsului: Bloc terminal
Identificator scurt al produsului: TRV
Tipul blocului terminal: Gaură traversantă
Nivelul blocului terminal: 1
Metodă de fixare: Clip-on
Secțiune nominală: 70 mm²
Lungime: 70,5 mm
Culoare: Albastru
Cantitate în set: Set de 10 bucăți
Date suplimentare
Lățime: 20,3 mm
Înălțime: 87,5 mm
Conexiuni - terminale: 1 x terminal cu șurub: terminal pozitiv
1 x terminal cu șurub: terminal negativ
Număr de conexiuni: 2
Poziția conexiunii: laterală
Număr de intrări de măsurare: 1
Secțiune transversală a cablului: 25...70 mm², cablu flexibil fără capăt de cablu
16...95 mm², cablu solid
Cuplu de strângere: 8...10 N.m
Lungime de dezizolare a firului: 24 mm
Tip de sculă: Pentru conectare: șurubelniță
Pentru deconectare: șurubelniță
Tensiune nominală de funcționare [Ue]: 1000 V conform EN/IEC 60947-7-1
1000 V CSA
600 V UL
Curent nominal [In]: 192 A conform EN/IEC 60947-7-1
192 A CSA
192 A UL
Material: Poliamidă 6/6: carcasă izolatoare
Proprietăți electrice
Pierdere dielectrică: 0,01 la 1 MHz conform IEC 60250
0,01 la 1 MHz conform VDE 0303-T4
Constanta dielectrică: 3,7 la 1 MHz
Rezistență specifică: 10.000 MΩ.m conform IEC 60093
10.000 MΩ.m conform VDE 0303-T30
Rezistivitate de suprafață: 1000 GΩ conform IEC 60093
1000 GΩ conform VDE 0303-T30
Rezistență la scurgere: 500 CTI (> 400 kB) conform IEC 60093
500 CTI (> 400 kB) conform VDE 0303-T30
Rezistență la flacără: V0, grosime 0,8 mm conform UL 94
Greutate netă: 195 g
Compatibilitate
Compatibilitate cu familia de produse: PrismaSeT G, PrismaSeT P, PrismaSet HD, PrismaSeT Pack 250, PanelSeT, Mureva, PrismaSeT XS, TeSys
Compatibilitate produs: Carcase spațiale
Mediu
Certificări produs: VDE, DNV, UL, GL, CSA
Rezistență dielectrică: 1000 V conform IEC 60243-1
Temperatură ambiantă de funcționare: -40...130 °C conform IEC 60216-1
-40...130 °C conform VDE 0304-T21
