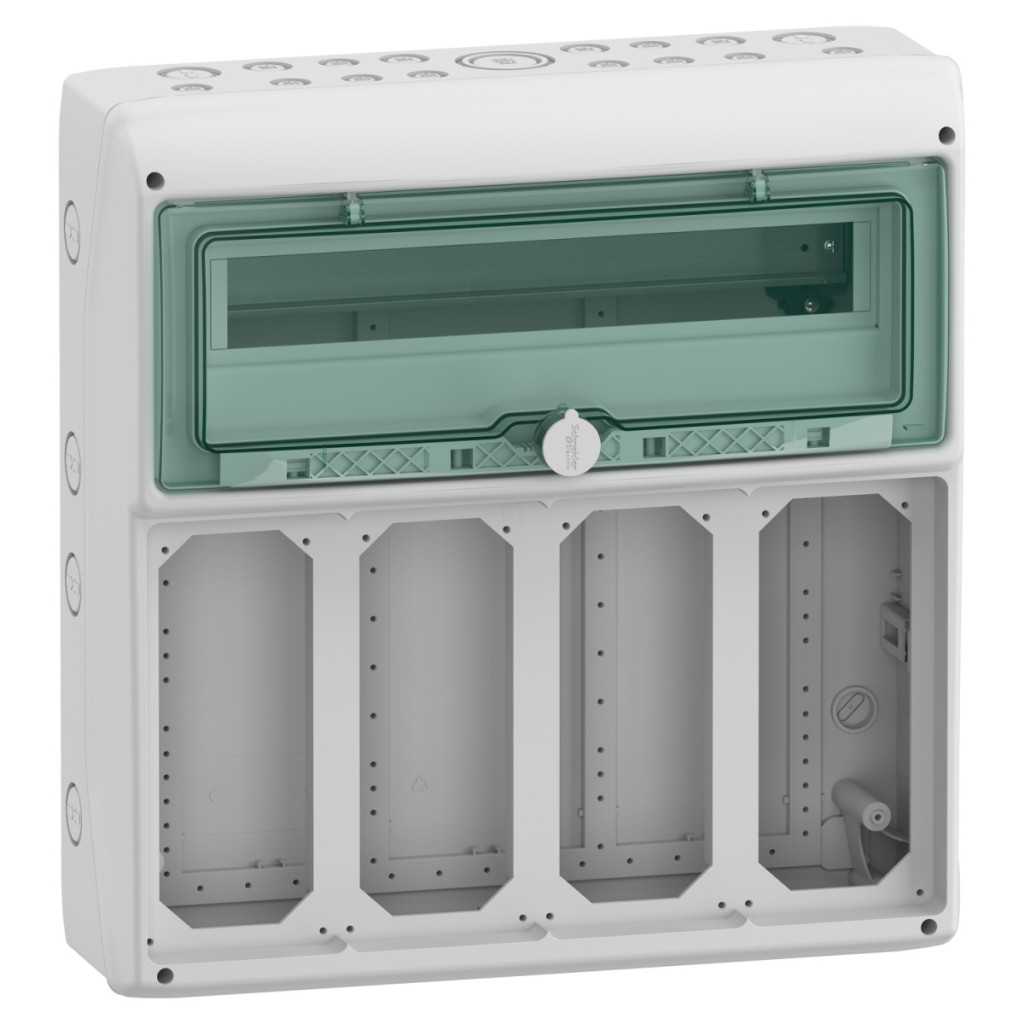

Gama de produse Schneider Electric Mureva Enclosure, numărul de model 13188, oferă o soluție profesională și durabilă pentru instalarea în siguranță a sistemelor de distribuție electrică. Concepută pentru prize electrice blocate, această carcasă oferă o protecție excelentă împotriva influențelor externe ale mediului, facilitând în același timp accesul și întreținerea. Carcasa Mureva are un design cu 18 module, dispuse într-un rând orizontal, cu un total de 4 interfețe deschise și o dimensiune de bază de 103x225 mm. Dimensiunile externe ale carcasei sunt de 448 mm lățime, 460 mm înălțime și 160 mm adâncime, în timp ce adâncimea internă este de 91 mm. Carcasa cu ușă transparentă verde are un capac de culoare gri deschis (RAL 7035), care nu numai că oferă un aspect estetic, dar permite și o inspecție vizuală rapidă a componentelor interne. Carcasa Mureva are protecție IP65 conform IEC 60529, oferind o protecție perfectă împotriva prafului și jeturilor de apă. Clasa de rezistență la impact IK09 (conform EN 50102) garantează rezistența mecanică, ceea ce este deosebit de important în mediile industriale sau în aplicațiile în aer liber. Carcasa are izolație dublă (clasa II) pentru siguranță electrică și este rezistentă la foc până la 650 °C conform IEC 60695-2-1. Capacul rezistent la raze UV (clasa 3 conform ISO 4582:2010) asigură o durată lungă de viață chiar și în medii exterioare expuse la lumina directă a soarelui. Carcasa are o disipare maximă a puterii de 39 W și un curent nominal de 90 A. Este montată pe o șină DIN și are 17 deschideri PG ISO pre-tăiate pentru intrarea cablurilor. Accesoriile carcasei montate la suprafață includ 2 coliere de cablu și 1 placă pentru prize de 65 x 65 sau 75 x 75. De asemenea, poate fi echipată cu un mecanism de blocare opțional pentru o siguranță sporită. Carcasa este fabricată din polimer auto-stingător, care asigură o durată lungă de viață și fiabilitate. Intervalul de temperatură de funcționare este între -25 °C și +40 °C, astfel încât poate fi utilizată în mod fiabil chiar și în condiții meteorologice extreme.
Carcasă Schneider Electric Mureva - 13188 -(Kaedra) Tablou de distribuție mic, ușă transparentă, 1x18 module + 4 deschideri Date tehnice
Caracteristici generale
Producător: Schneider Electric
Familia de produse: Mureva
Tipul produsului: Carcasă rezistentă la intemperii
Tipul carcasei: Carcasă pentru prize electrice
Număr articol: 13188
Caracteristici mecanice
Dimensiuni bază: 103 x 225 mm
Lățime: 448 mm
Înălțime: 460 mm
Adâncime: 160 mm
Adâncime internă: 91 mm
Metodă de montare: Montare pe suprafață
Culoare: Ușă: verde transparent, Capac: gri deschis (RAL 7035)
Caracteristici electrice
Curent nominal: 90 A
Disipare de putere: 39 W
Clasa de izolație electrică: Izolație dublă (Clasa II)
Categorie de supratensiune: II
Sistem modular
Număr de diviziuni de 9 mm: 36
Număr de module de 18 mm pe rând: 18
Număr total de module de 18 mm: 18
Număr de rânduri orizontale: 1
Număr de sloturi de interfață: 4
Număr de plăci: 1 pentru prize de 65 x 65 sau 75 x 75
Tipul șinei: DIN
Număr de deschideri PG ISO pre-tăiate: 17
Clasele și standardele de protecție
Grad de protecție IP: IP65 conform IEC 60529
Grad de protecție IK: IK09 conform EN 50102
Rezistență la foc: 650 °C conform IEC 60695-2-1
Rezistență la radiații UV: Rezistent la radiații UV: Clasa 3 conform ISO 4582:2010
Interval de temperatură de funcționare: -25...40 °C
Accesorii
Accesorii incluse: 2 coliere de cablu, 1 placă pentru prize de 65 x 65 sau 75 x 75
Opțiuni de închidere: Încuietoare cu cheie opțională
Tip panou frontal: Transparent
