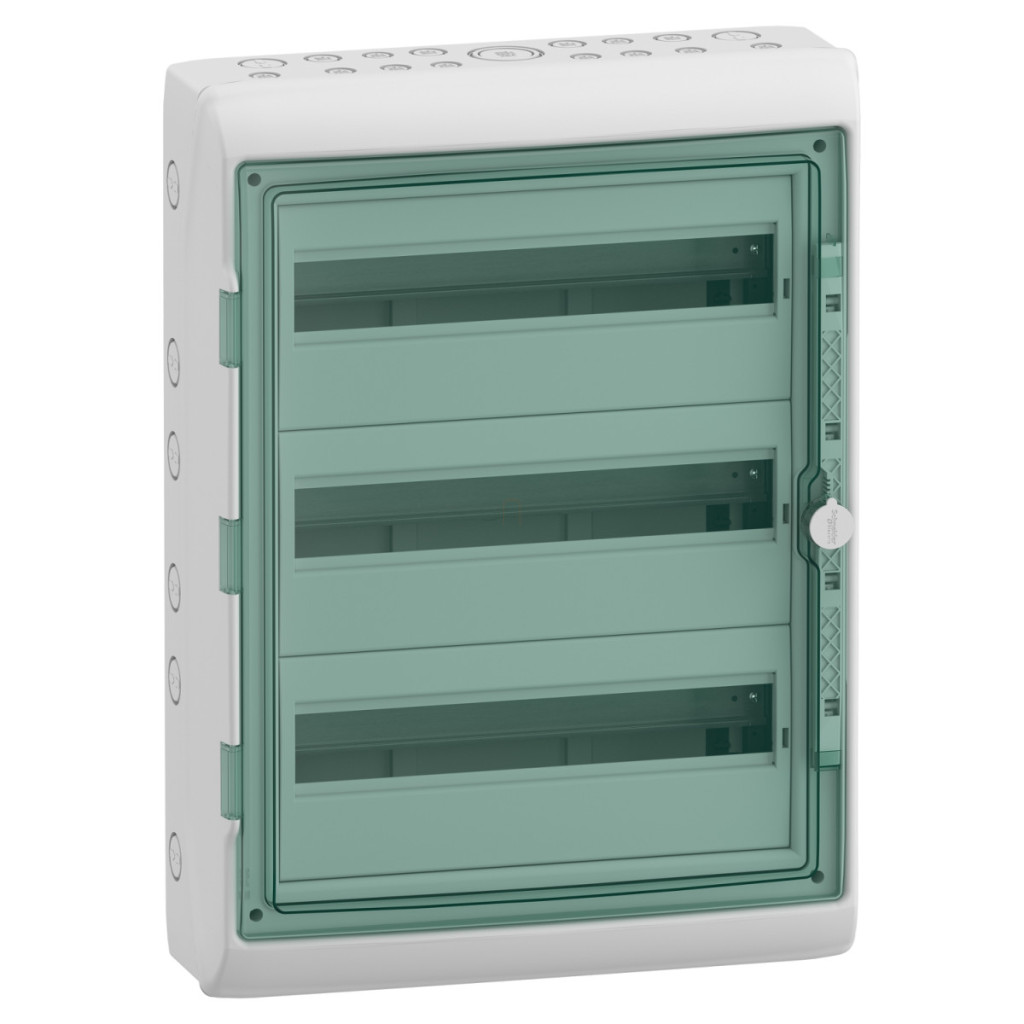

Seria de dulapuri de distribuție modulare Schneider Electric Mureva Enclosure oferă o soluție profesională și durabilă pentru instalarea protejată a echipamentelor electrice modulare. Acest model, cu numărul de articol 13436, este potrivit în special pentru medii în care este necesară o protecție sporită împotriva umezelii și a impactului mecanic, asigurând în același timp accesibilitate maximă la dispozitivele modulare instalate. Designul modular al dulapului Mureva Enclosure 3x18 permite amplasarea a 54 de module în trei rânduri orizontale. Dulapul are 36 de sloturi cu pas de 9 mm. Datorită clasei de protecție IP65, este complet rezistent la praf și jeturi de apă din toate direcțiile, ceea ce îl face alegerea ideală pentru aplicații în aer liber sau industriale. Gradul de rezistență la impact IK09 oferă un nivel ridicat de protecție mecanică pentru carcasă, ceea ce poate fi deosebit de important pe șantierele de construcții sau în mediile industriale. Cutia de distribuție mică Schneider Electric 13436 are o ușă transparentă verde și un capac gri deschis (RAL 7035), care nu numai că oferă un aspect estetic, dar permite și inspectarea vizuală a modulelor fără a fi necesară deschiderea ușii. Ușa este reversibilă și poate fi echipată cu o încuietoare cu cheie opțională pentru o siguranță sporită. Carcasa cu izolație dublă de clasa II oferă protecție maximă împotriva șocurilor electrice. Dulapul de distribuție este montat la suprafață, fără o placă de montare separată. Produsul include 3 seturi de marcaje, 3 coliere de cablu, 2 suporturi pentru blocuri terminale și 4 blocuri terminale cu 22 de orificii ca accesorii. Blocurile terminale permit conectarea unui total de 44 de fire de 10 mm² sau 44 de fire de 16 mm². Instalarea dispozitivelor modulare care pot fi montate pe o șină DIN este extrem de simplă. Tabloul de distribuție mic are un curent nominal de 125 A și o disipare de putere de 65 W. Carcasa din polimer auto-stingător are o rezistență la foc de 650 °C, în conformitate cu IEC 60695-2-1. Dispozitivul are o lățime de 448 mm, o înălțime de 610 mm, o adâncime de 160 mm și o adâncime internă de 88 mm. Carcasa Mureva 13436 poate fi utilizată la temperaturi ambientale cuprinse între -25 °C și +60 °C și este rezistentă la radiații UV (clasa 3 conform ISO 4582:2010).
Carcasă Schneider Electric Mureva - 13436 -(Kaedra) Tablou de subdistribuție, ușă transparentă, 3x18 module date tehnice
Caracteristici de bază
Linie de produse: Mureva
Denumire produs: Carcasă Mureva
Tipul produsului sau componentului: Carcasă rezistentă la intemperii
Tipul carcasei: Carcasă modulară pentru dispozitive
Descrierea plăcii de montare: Fără placă de montare
Caracteristici tehnice
Montarea carcasei: Montare pe suprafață
Număr de diviziuni de 9 mm: 36
Număr de module de 18 mm pe rând: 18
Număr total de module de 18 mm: 54
Număr de rânduri orizontale: 3
Clasa de izolație electrică: Clasa II, izolație dublă
Accesorii: 3 seturi de marcaj, 3 coliere de cablu, 2 suporturi pentru reglete, 4 reglete cu 22 de orificii
Tip panou frontal: Reversibil, transparent
Disipare putere: 65 W
Curent nominal:125 A Tip șină: DIN Număr de perforații PG ISO: 17 Număr de benzi terminale: 4 împământare/neutru (conexiune cu șurub) cu 22 ieșiri Ieșiri bloc de distribuție: 44 x 10 mm², 44 x 16 mm²
Opțiuni de închidere: Încuietoare cu cheie opțională
Material capac: Polimer auto-stingător
Dimensiuni: 448 mm lățime, 610 mm înălțime, 160 mm adâncime, 88 mm adâncime internă
Culoare
Ușă: verde transparent
Capac: gri deschis (RAL 7035)
Caracteristici de mediu
Standarde: IEC 60670-1, IEC 60670-24, EN 50262, IEC 60695-2-1
Rezistență la foc: 650 °C în conformitate cu IEC 60695-2-1
Grad de protecție IP: IP65 conform IEC 60529
Clasă de rezistență la impact IK: IK09 conform EN 50102
Caracteristici de mediu (UV): Rezistență la radiații UV: Clasa 3 conform ISO 4582:2010, Test de degradare la radiații ultraviolete conform ISO 4892-2:2013
Categorie de supratensiune: II
Temperatura ambiantă în timpul funcționării: -25...60 °C
