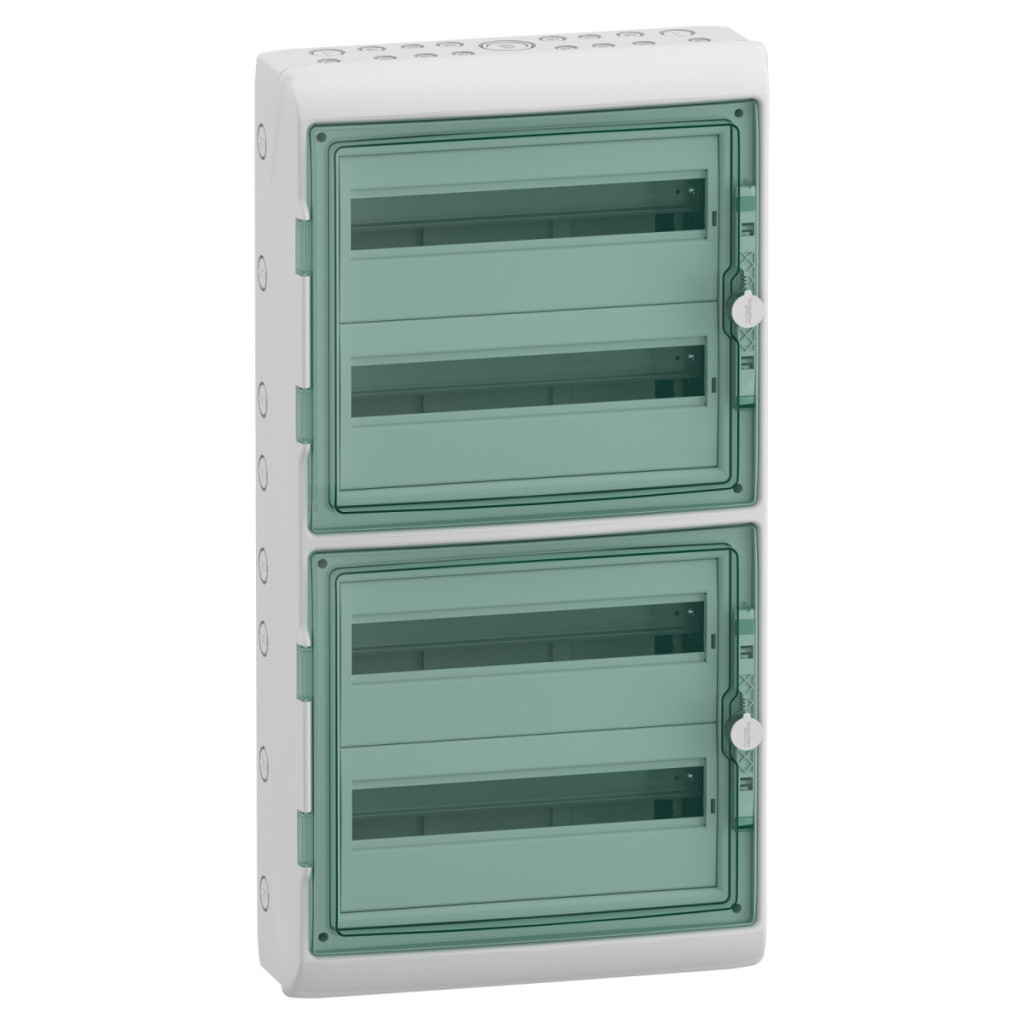

Gama de produse Schneider Electric Mureva Enclosure, numărul de articol 13437, oferă o soluție ideală pentru găzduirea dispozitivelor modulare în medii în care este necesară o protecție sporită împotriva influențelor externe. Această carcasă robustă are un grad de protecție IP65, care oferă protecție completă împotriva prafului și jeturilor de apă din orice direcție, făcându-l alegerea perfectă pentru aplicații în aer liber sau industriale. Designul modular 4x18 al carcasei Mureva permite găzduirea unui total de 72 de module în patru rânduri orizontale. Datorită panoului frontal transparent, verde, reversibil, starea modulelor poate fi monitorizată continuu fără a fi necesară deschiderea tabloului de distribuție. Culoarea de bază gri deschis (RAL 7035) a carcasei se potrivește bine în majoritatea mediilor. Instalarea este ușurată de designul montat la suprafață, cu un sistem de montare pe șină DIN și patru blocuri terminale de împământare/neutru, fiecare cu 32 de puncte de conectare, oferind un total de 128 de opțiuni de conectare. Conectorii sunt potriviți pentru cabluri cu o secțiune transversală de 10 mm² și 16 mm², ceea ce îi face potriviți pentru utilizarea în sisteme cu cerințe de putere mai mari. Schneider Electric a acordat o atenție deosebită parametrilor tehnici ai produsului. Dulapul de distribuție cu numărul de articol 13437 are un grad de rezistență la impact IK09, ceea ce înseamnă că este protejat împotriva unei energii de impact de 10 jouli, fiind astfel rezistent la impactul fizic. Materialul de bază din polimer auto-stingător și rezistența la foc în conformitate cu testul cu fir incandescent la 650 °C sporesc și mai mult siguranța. Produsul aparține clasei de protecție la atingere II, ceea ce înseamnă izolație dublă, astfel încât poate fi utilizat în siguranță fără împământare. Designul rezistent la raze UV (clasa 3 conform ISO 4582:2010) asigură o durată lungă de viață chiar și în aplicații exterioare și poate fi utilizat într-un interval larg de temperaturi, între -25 °C și +60 °C. Adâncimea internă a dulapului este de 88 mm, în timp ce adâncimea totală este de 160 mm, ceea ce oferă spațiu suficient pentru diverse module și conexiuni. Cu o lățime de 448 mm și o înălțime de 842 mm, produsul are dimensiuni practice, dar are o capacitate semnificativă. Încuietoarea opțională cu cheie oferă securitate suplimentară împotriva accesului neautorizat. Dulapul de distribuție este livrat cu 4 seturi de marcaje, 4 benzi de fixare a cablurilor, 2 suporturi pentru blocuri terminale și 4 blocuri terminale cu 32 de orificii, ceea ce facilitează instalarea și cablarea ordonată. Disiparea puterii de 89 W și curentul nominal de 160 A asigură că dulapul poate suporta sarcini mai mari fără a se supraîncălzi.
Carcasă Schneider Electric Mureva - 13437 -(Kaedra) Tablou de subdistribuție, ușă transparentă, 4x18 module date tehnice
Caracteristici principale
Familia de produse: Mureva
Denumirea produsului: Carcasă Mureva
Număr articol: 13437
Tip produs: Dulap de distribuție rezistent la intemperii
Tip distribuție: Dulap de distribuție pentru dispozitive modulare
Descriere placă de montare: Fără placă de montare
Montare și dimensiuni
Metodă de montare: Montare pe suprafață
Lățime: 448 mm
Înălțime: 842 mm
Adâncime: 160 mm
Adâncime internă: 88 mm
Capacitate modul
Diviziuni de 9 mm: 36
Număr de module de 18 mm pe rând: 18
Număr total de module de 18 mm: 72
Număr de rânduri orizontale: 4
Proprietăți electrice
Clasă de protecție la atingere: Clasa II (izolație dublă)
Disipare de putere: 89 W
Curent nominal: 160 A
Tip bară colectoare: DIN
Terminale
Număr de terminale: 4 împământare/neutru (conexiune cu șurub) cu 32 puncte de ieșire
Ieșiri bloc de distribuție: 64 x 10 mm², 64 x 16 mm²
Caracteristici suplimentare
Accesorii furnizate din fabrică: 4 seturi de marcaj, 4 benzi de fixare a cablurilor, 2 suporturi pentru blocuri terminale, 4 blocuri terminale cu 32 de orificii
Tip panou frontal: Reversibil, transparent
Opțiune de blocare: Încuietoare cu cheie opțională
Material distribuitor: Polimer auto-stingător
Culoare: Ușă: verde transparent, Distribuitor: gri deschis (RAL 7035)
Caracteristici de mediu
Standarde: IEC 60670-1, IEC 60670-24, EN 50262, IEC 60695-2-1
Rezistență la foc: 650 °C în conformitate cu IEC 60695-2-1
Grad de protecție IP: IP65 conform IEC 60529
Clasă de rezistență la impact IK: IK09 conform EN 50102
Rezistență la radiații UV: Rezistent la radiații UV: Clasa 3 conform ISO 4582:2010, Test de degradare ultravioletă conform ISO 4892-2:2013
Categorie de supratensiune: II
Temperatură ambiantă de funcționare: -25...60 °C
