Cutia modulară pentru dispozitive Schneider Electric Mureva Enclosure seria 13438 oferă o soluție profesională pentru instalarea protejată a sistemelor electrice. Această cutie de înaltă calitate, rezistentă la intemperii, este alegerea ideală pentru locațiile în care este necesară o protecție sporită împotriva umezelii, prafului și impactului mecanic. Datorită designului său special, cutia Mureva Enclosure poate găzdui 12 module de 18 mm într-un singur rând orizontal. Carcasa are o suprafață de montare deschisă, care oferă opțiuni de configurare flexibile pentru a se potrivi nevoilor utilizatorului. Produsul este livrat în mod standard cu 1 kit de marcare, 1 bandă de fixare a cablurilor, 1 placă de control cu buton, 1 suport pentru bloc terminal și 2 blocuri terminale cu 16 orificii, care facilitează instalarea și cablarea. Cutia Schneider Electric Mureva Enclosure 13438 are o lățime de 448 mm, o înălțime de 280 mm și o adâncime de 160 mm, cu o adâncime internă de 88 mm. Carcasa este fabricată din polimer auto-stingător, care are o rezistență la foc de 650 °C conform standardului IEC 60695-2-1. Produsul are un grad de protecție IP65 conform IEC 60529, ceea ce înseamnă că este complet rezistent la praf și protejat împotriva jeturilor de apă. De asemenea, are un grad de rezistență la impact IK09 conform EN 50102. Ușa transparentă verde și carcasa gri deschis (RAL 7035) nu numai că fac produsul practic, dar îi conferă și un aspect estetic. Caracteristicile tehnice remarcabile ale cutiei de distribuție Mureva Enclosure 13438 includ izolație dublă (izolație electrică de clasa II), disipare de putere de 28 W și curent nominal de 90 A. Produsul are unități de montare de 24 x 9 mm și poate fi montat la suprafață. Sistemul de tip șină DIN este echipat cu 17 pre-decupaje PG ISO. Cutia de joncțiune are 2 terminale de împământare/neutru (cu conexiune cu șurub), fiecare cu 16 puncte de ieșire. Terminalele blocului de distribuție au dimensiuni de 16 x 10 mm² și 16 x 16 mm², ceea ce oferă o gamă largă de opțiuni de conectare. Opțional, poate fi echipat cu o încuietoare cu cheie pentru o mai mare siguranță. Produsul poate fi utilizat la temperaturi ambientale cuprinse între -25 și 60 °C și este rezistent la radiații UV (clasa 3 conform ISO 4582:2010).

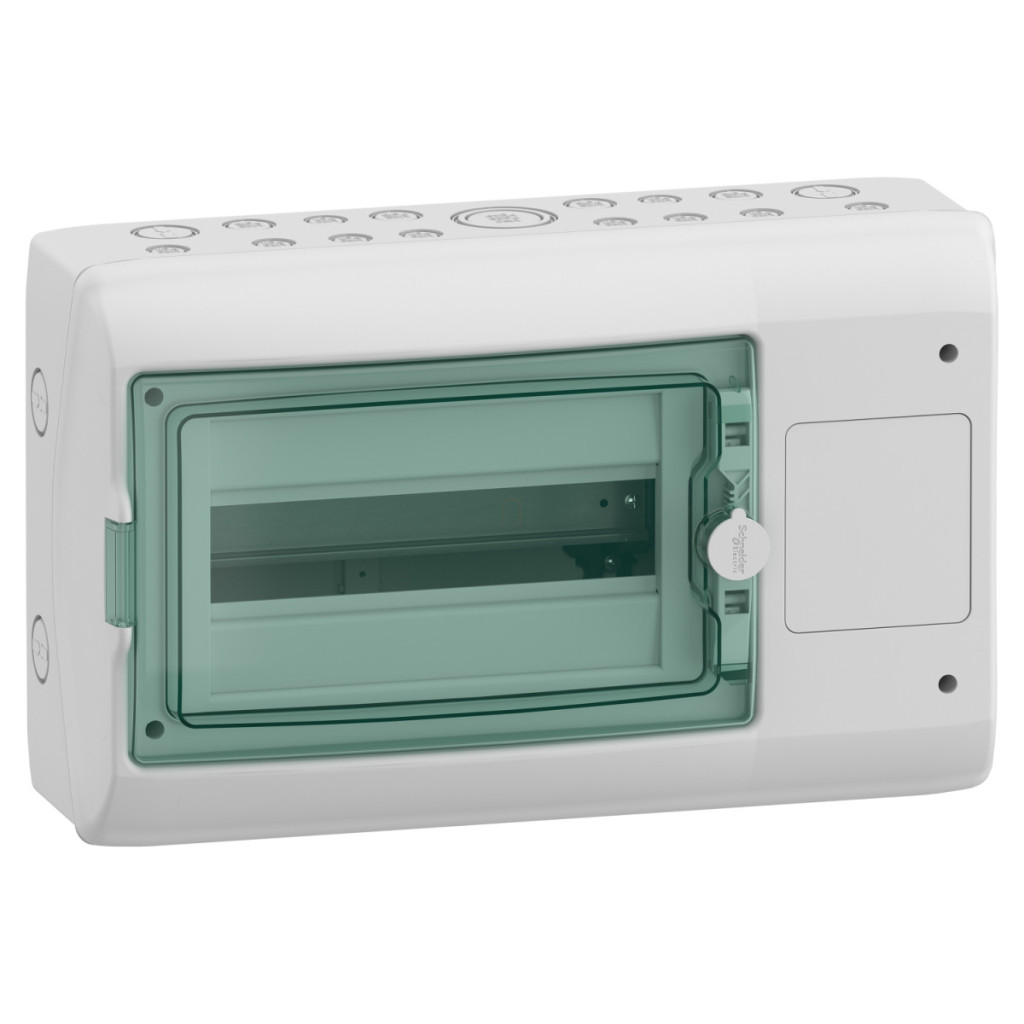

Carcasă Schneider Electric Mureva - 13438 -(Kaedra) Cu cutie de joncțiune pentru subdistribuție, ușă transparentă, 1x12 module + 1 deschidere Date tehnice
Caracteristici principale
Familia de produse: Mureva
Denumirea produsului: Carcasă Mureva
Tipul produsului: Carcasă rezistentă la intemperii
Tipul carcasei: Modulară cu suprafață de montare
Descrierea plăcii de montare: Cu fante
Caracteristici suplimentare
Metodă de montare: Montare pe suprafață
Unități cu pas de 9 mm: 24
Număr de module de 18 mm pe rând: 12
Număr total de module de 18 mm: 12
Număr de rânduri orizontale: 1
Clasa de izolație electrică: Izolație dublă, clasa II
Număr de orificii de montare: 1
Număr de plăci: 1 pentru comanda cu buton
Accesorii: 1 set de marcaj, 1 bandă de fixare a cablului, 1 placă de comandă cu buton, 1 suport pentru bloc terminal, 2 blocuri terminale cu 16 orificii
Tip panou frontal: Reversibil, transparent
Disipare putere: 28 W
Curent nominal: 90 A
Tip șină: DIN
Număr de decupaje PG ISO: 17
Număr de blocuri terminale: 2 împământare/neutru (conexiune cu șurub) cu 16 puncte de ieșire
Ieșiri bloc de distribuție: 16 x 10 mm², 16 x 16 mm²
Opțiuni de blocare: Încuietoare cu cheie opțională
Material carcasă: Polimer autofiletant
Dimensiune bază: 90 x 100 mm
Dimensiuni
Lățime: 448 mm
Înălțime: 280 mm
Adâncime: 160 mm
Adâncime internă: 88 mm
Culoare: Ușă: verde transparent, Cadru: gri deschis (RAL 7035)
Caracteristici de mediu
Standarde: IEC 60670-1, IEC 60670-24, EN 50262, IEC 60695-2-1
Rezistență la foc: 650 °C conform IEC 60695-2-1
Grad de protecție IP: IP65 conform IEC 60529
Grad de protecție IK: IK09 conform EN 50102
Caracteristici de mediu UV: Rezistență la radiații UV: Clasa 3 conform ISO 4582:2010, Test de degradare la radiații ultraviolete conform ISO 4892-2:2013
Categorie de supratensiune: II
Temperatura ambiantă în timpul funcționării: -25...60 °C
