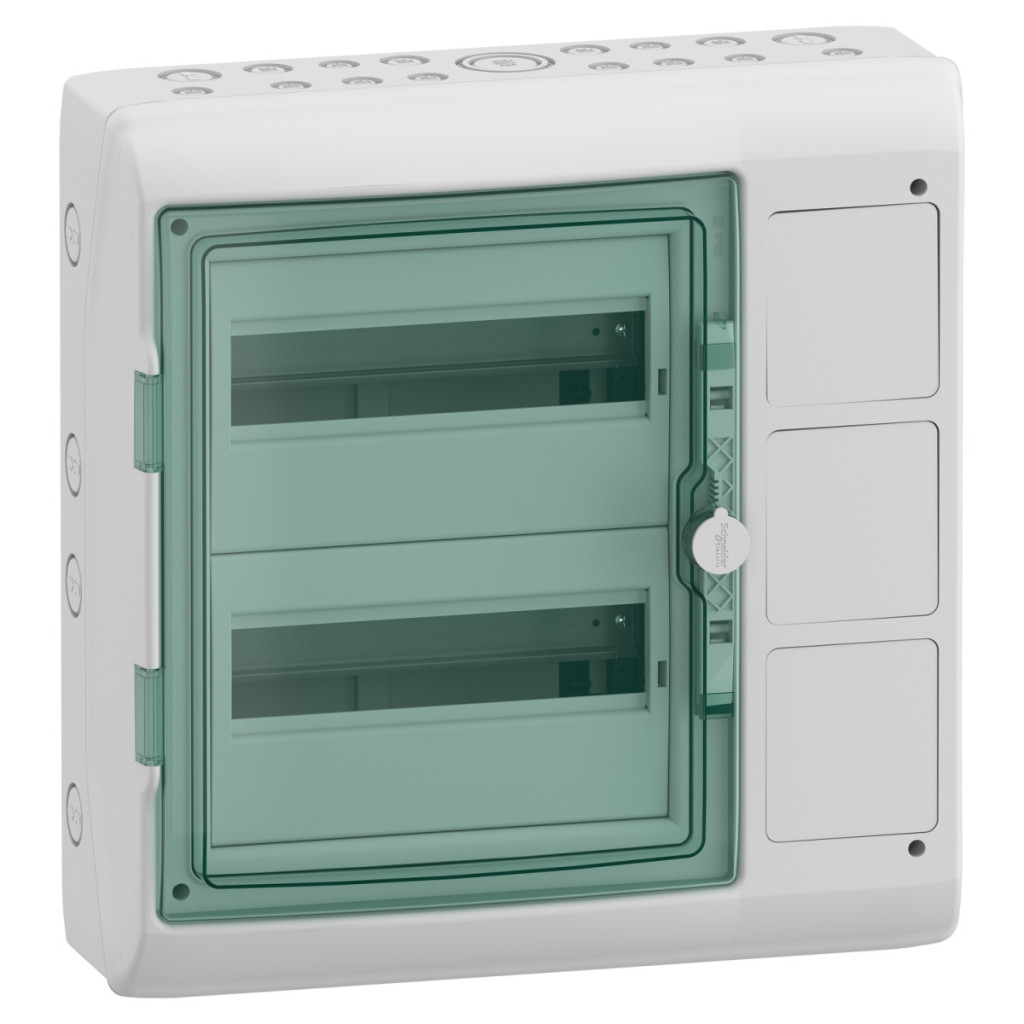

Seria Schneider Electric Mureva Enclosure model 13439 este o serie de dulapuri de distribuție de înaltă calitate, rezistente la intemperii, ideale pentru găzduirea dispozitivelor modulare în medii în care fiabilitatea și protecția împotriva apei sunt esențiale. Acest dulap de distribuție multifuncțional de dimensiuni reduse poate găzdui un total de 24 de module (2×12) în două rânduri și are 3 sloturi de montare, permițând integrarea diverselor conectori și elemente de control. Una dintre caracteristicile tehnice remarcabile ale modelului Mureva Enclosure 13439 este gradul de protecție IP65, care oferă protecție completă împotriva prafului și jeturilor de apă din toate direcțiile. Gradul de rezistență la impact IK09 garantează rezistența carcasei la impactul mecanic, făcându-l ideal atât pentru aplicații industriale, cât și pentru aplicații în exterior. Tabloul de distribuție are izolație dublă (clasa II), oferind o siguranță electrică sporită pentru utilizatori. Carcasa este fabricată din polimer auto-stingător, care este rezistent la foc în conformitate cu testul cu fir incandescent la 650 °C conform IEC 60695-2-1. Designul practic include un panou frontal transparent, verde, reversibil, care oferă acces ușor la componentele interne, permițând în același timp verificarea rapidă a stării modulului. Gama largă de aplicații a produsului este susținută de posibilitatea montării pe suprafață și de un curent nominal de 90 A. Conexiunile electrice sunt facilitate de două blocuri terminale cu conexiuni cu șurub de împământare/neutru, fiecare cu 22 de puncte de ieșire. Blocurile terminale sunt potrivite pentru cabluri cu secțiuni transversale de 10 mm² și 16 mm². Panoul de distribuție are 17 presetupe PG ISO, permițând configurarea flexibilă a numărului și amplasării intrărilor de cabluri. Produsul poate fi utilizat într-o gamă largă de temperaturi, de la -25 °C la +60 °C, fiind adecvat pentru funcționarea în condiții meteorologice extreme. Carcasa Schneider Electric Mureva 13439 are o lățime de 448 mm, o înălțime de 460 mm și o adâncime de 160 mm, cu o adâncime internă de 88 mm. Este disponibilă în culoarea gri deschis (RAL 7035) cu o ușă verde transparentă. Pachetul include accesoriile necesare: 2 seturi de marcaj, 2 benzi de fixare a cablurilor, 1 placă pentru prize de 65 x 85 mm, 3 plăci pentru comenzi cu buton, 1 dispozitiv de fixare a blocului terminal și 2 blocuri terminale cu 22 de orificii. De asemenea, poate fi echipat cu o încuietoare cu cheie pentru o siguranță sporită. Designul rezistent la raze UV (clasa 3 conform ISO 4582:2010) permite utilizarea în exterior în zone expuse la lumina soarelui, fără a deteriora sau decolora carcasa.
Carcasă Schneider Electric Mureva - 13439 -(Kaedra) Cu cutie de joncțiune pentru subdistribuție, ușă transparentă, 2x12 module + 3 deschideri Date tehnice
Caracteristici principale
Familia de produse: Mureva
Denumirea produsului: Carcasă Mureva
Tipul produsului sau al componentei: Carcasă rezistentă la intemperii
Tipul carcasei: Carcasă modulară pentru dispozitive cu suprafață de montare
Descrierea plăcii de montare: Cu fante
Informații suplimentare
Metodă de montare: Montare pe suprafață
Pas de 9 mm: 24
Număr de module de 18 mm pe rând: 12
Număr total de module de 18 mm: 24
Număr de rânduri orizontale: 2
Clasa de izolație electrică: Izolație dublă, clasa II Număr de deschideri de conectare: 3 Număr de plăci: 1 pentru priză de conectare 65 x 85 mm, 3 pentru comenzi cu buton Accesorii: 2 seturi de marcaj, 2 benzi de fixare a cablurilor, 1 foaie pentru priză de conectare 65 x 85 mm, 3 foi pentru comanda cu buton, 1 clemă de fixare, 2 blocuri terminale cu 22 de orificii
Tip placă frontală: Reversibilă, transparentă
Curent nominal [In]: 90 A Tip șină: DIN Număr de decupaje PG ISO: 17 Număr de blocuri terminale: 2 împământare/neutru (conexiune cu șurub) cu 22 puncte de ieșire fiecare Ieșiri bloc de distribuție: 22 x 10 mm², 22 x 16 mm² Opțiuni de blocare: Blocare cu cheie opțională Material carcasă: Polimer auto-stingător Dimensiune bază: 90 x 100 mm Lățime: 448 mm Înălțime: 460 mm Adâncime: 160 mm Adâncime internă: 88 mm Culoare: Ușă: verde transparent, Carcasă: gri deschis (RAL 7035)
Caracteristici de mediu
Standarde: IEC 60670-1, IEC 60670-24, EN 50262, IEC 60695-2-1
Rezistență la foc: 650 °C conform IEC 60695-2-1
Grad de protecție IP: IP65 conform IEC 60529
Grad de protecție IK: IK09 conform EN 50102
Caracteristici de mediu (UV): Rezistență la radiații UV: Clasa 3 conform ISO 4582:2010, Test de degradare la radiații ultraviolete conform ISO 4892-2:2013
Categorie de supratensiune: II
Temperatură ambiantă de funcționare: -25...60 °C
