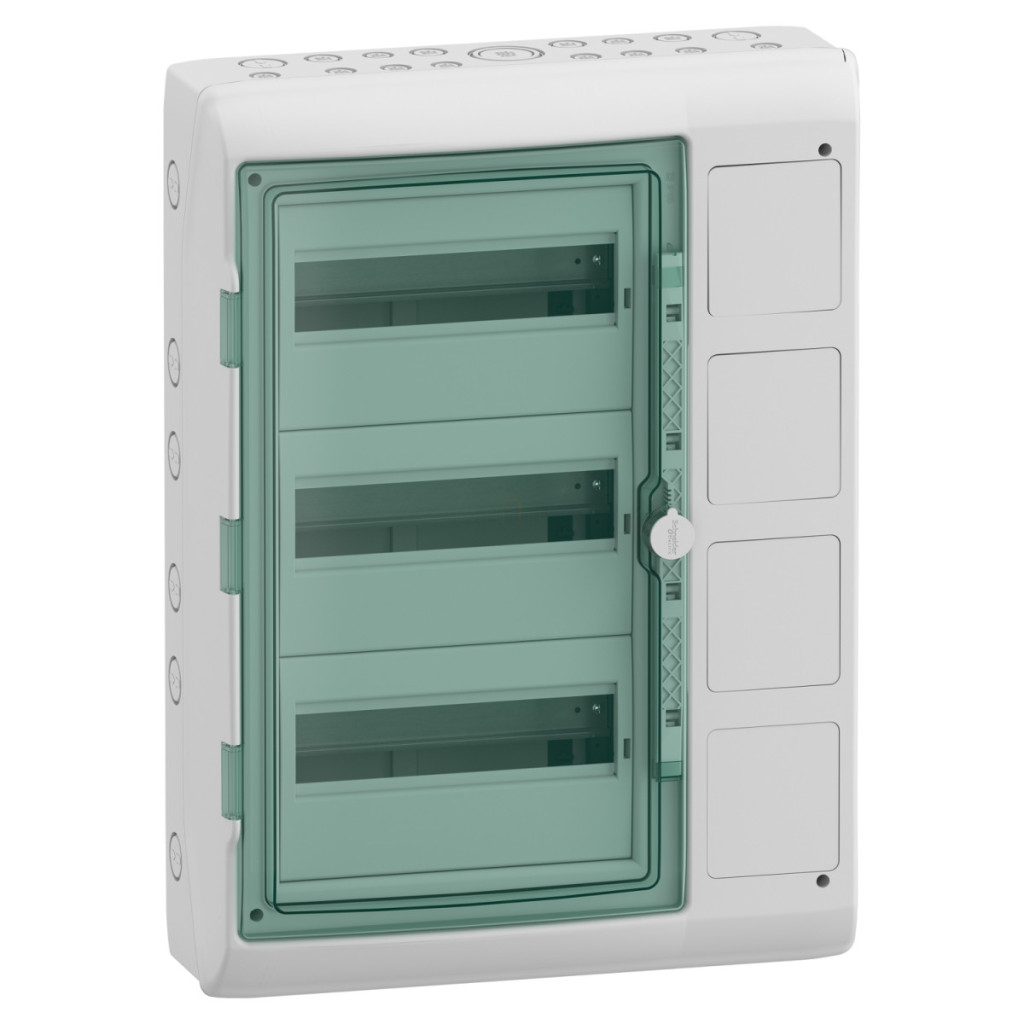

Cutia de distribuție rezistentă la intemperii Schneider Electric Mureva Enclosure Series 13440 este soluția ideală pentru mediile în care protecția fiabilă a echipamentelor electrice modulare este esențială. Această cutie de distribuție de calitate profesională, cu clasă de protecție IP65, este alegerea perfectă pentru instalații industriale, locații în aer liber sau aplicații interioare unde este necesară o protecție sporită împotriva prafului și umezelii. Designul unic al cutiei de distribuție mici Mureva Enclosure permite amplasarea a 36 de module de 18 mm în 3 rânduri orizontale, cu 12 module pe rând. Panoul frontal transparent verde, reversibil, permite inspectarea rapidă a componentelor interne fără a fi necesară deschiderea cutiei. Capacul de bază de culoare gri deschis (RAL 7035) este fabricat dintr-un material polimeric auto-stingător care respectă testul cu fir incandescent la 650 °C conform IEC 60695-2-1. Clasa IK09 oferă o protecție mecanică excelentă, în timp ce designul rezistent la raze UV (clasa 3 conform ISO 4582:2010) permite utilizarea în exterior chiar și în condiții extreme. Cutia are patru deschideri de interfață care oferă diverse opțiuni de conectare. Kitul include un cadru de priză de 65x85 mm și patru cadre de control cu buton. Cutia conține, de asemenea, 2 blocuri terminale de împământare/neutru (cu conexiuni cu șurub) cu 32 de puncte de ieșire fiecare, care sunt potrivite pentru cabluri cu o secțiune transversală de 10 mm² și 16 mm². Curentul nominal de 125 A și categoria de supratensiune II asigură performanțe fiabile într-o varietate de aplicații. Cutia de distribuție mică este montată pe o șină DIN, astfel încât dispozitivele modulare standard pot fi instalate cu ușurință în ea. Cutia de distribuție mică Schneider Electric Mureva Enclosure 13440 poate fi utilizată la temperaturi ambientale cuprinse între -25 °C și +60 °C, oferind o flexibilitate excepțională pentru o varietate de locații de instalare. Designul montabil la suprafață și placa de montare cu fante facilitează instalarea. Dimensiunile cutiei - 448 mm lățime, 610 mm înălțime și 160 mm adâncime - oferă spațiu suficient pentru sisteme electrice complexe, în timp ce adâncimea internă de 88 mm permite instalarea componentelor mai mari. Produsul este clasificat ca protecție la atingere clasa II (izolație dublă), ceea ce oferă siguranță suplimentară utilizatorilor. Încuietoarea opțională cu cheie sporește și mai mult securitatea sistemului împotriva accesului neautorizat.
Carcasă Schneider Electric Mureva - 13440 -(Kaedra) Cutie de distribuție mică cu cutie de joncțiune, ușă transparentă, 3x12 module + 4 deschideri Date tehnice
Caracteristici principale
Familia de produse: Mureva
Denumirea produsului: Carcasă Mureva
Tipul produsului: Cutie de subdistribuție rezistentă la intemperii
Tipul cutiei de subdistribuție: Pentru dispozitive modulare cu cutie de joncțiune
Descrierea plăcii de montare: Cu fante
Montare și dimensiuni
Metodă de montare: Montare pe suprafață
Diviziuni de 9 mm: 24 Număr de module de 18 mm pe rând: 12 Număr total de module de 18 mm: 36 Număr de rânduri orizontale: 3 Clasa de izolație electrică: Izolație dublă (clasa II) Număr de deschideri de interfață: 4 Număr de plăci de cadru: 1 pentru priză 65 x 85, 4 pentru comanda cu buton
Accesorii
Accesorii incluse: 3 seturi de marcaj, 3 coliere de cablu, 1 placă de cadru pentru priză 65 x 85, 4 plăci de cadru pentru comanda cu buton, 1 suport pentru bloc terminal, 2 blocuri terminale cu 32 de orificii
Tip panou frontal: transparent, reversibil
Parametri electrici
Curent nominal: 125 A
Tip șină: DIN
Număr de orificii PG ISO: 17 Număr de blocuri terminale: 2 împământare/neutru (conexiune cu șurub) cu 32 de ieșiri fiecare Ieșiri bloc de distribuție: 32 x 10 mm², 32 x 16 mm² Opțiune de blocare: Încuietoare cu cheie opțională Material și dimensiuni Polimer auto-stingător
Dimensiuni bază: 90 x 100 mm
Lățime: 448 mm
Înălțime: 610 mm
Adâncime: 160 mm
Adâncime internă: 88 mm
Culoare: Ușă: verde transparent, Distribuitor mic: gri deschis (RAL 7035)
Caracteristici de mediu
Standarde: IEC 60670-1, IEC 60670-24, EN 50262, IEC 60695-2-1
Rezistență la foc: 650 °C conform IEC 60695-2-1
Protecție IP: IP65 conform IEC 60529
Protecție IK: IK09 conform EN 50102
Caracteristici de mediu (UV): Rezistență la radiații UV: Clasa 3 conform ISO 4582:2010, Test de degradare la radiații ultraviolete conform ISO 4892-2:2013
Categorie de supratensiune: II
Temperatură ambiantă de funcționare: -25...60 °C
