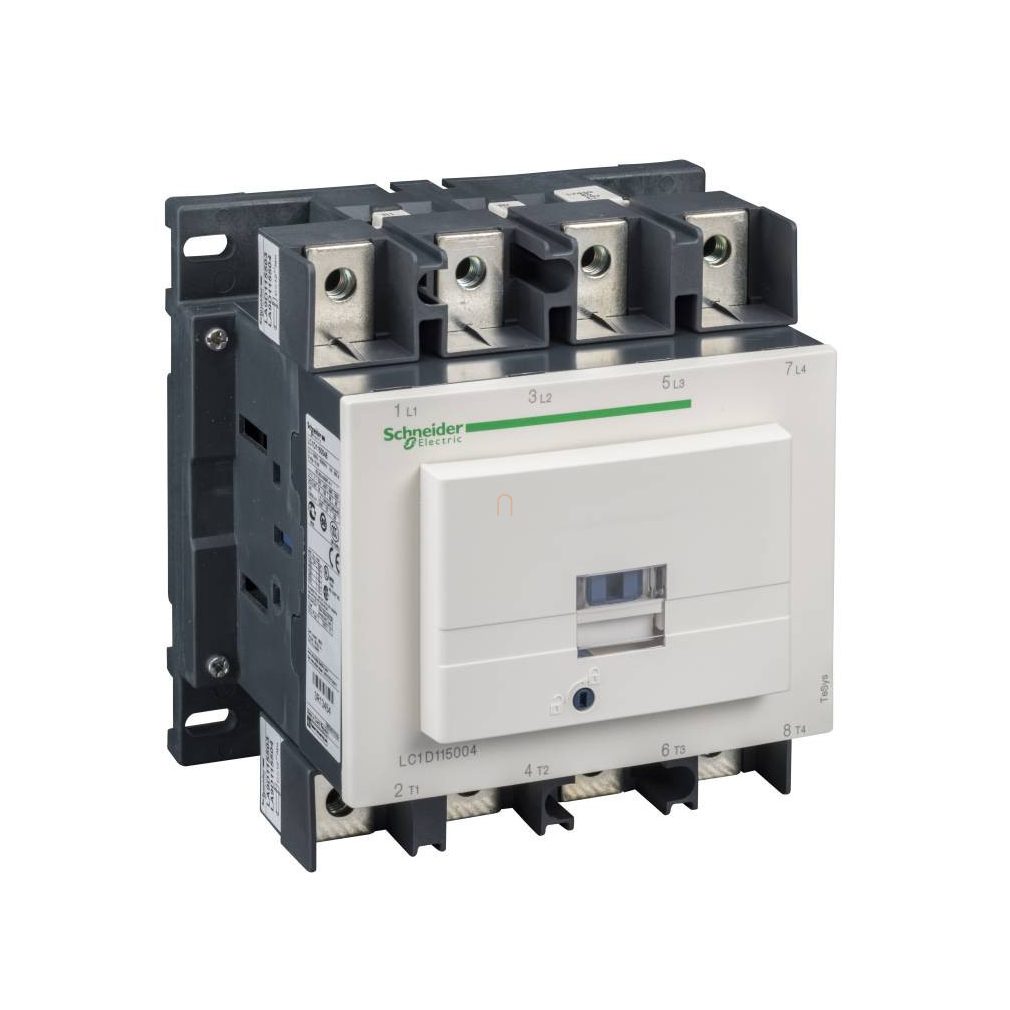

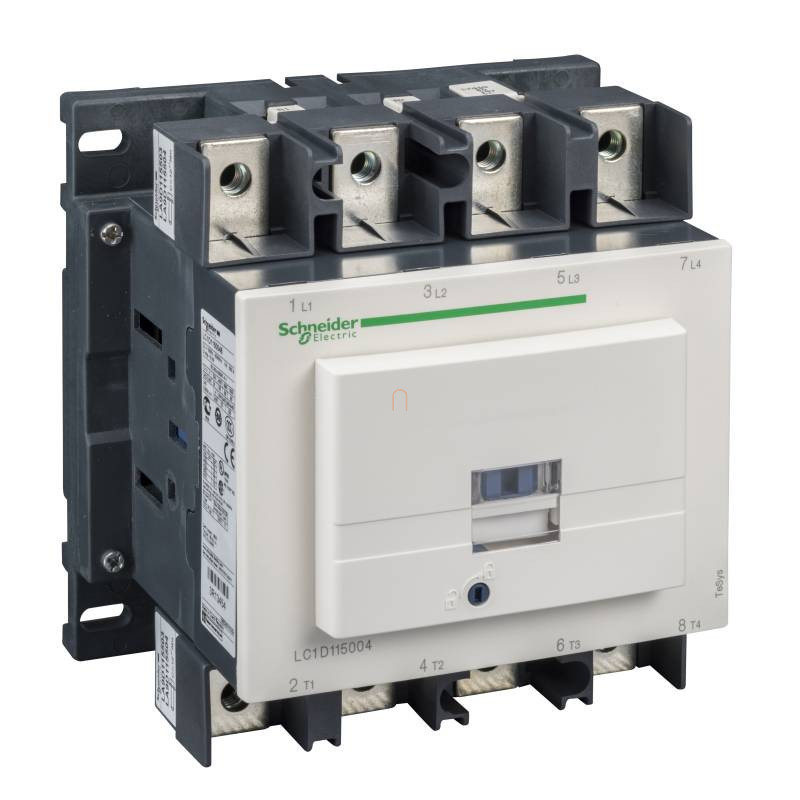

Comutator magnetic 115A 24VDC LC1D1150046BD Schneider
Releu de protecție TeSys LC1-D, 4 poli, AC-1 440 V 200A, bobină 24 V DC. Familie de produse: TeSys - denumirea produsului: TeSys D - tipul produsului sau al componentei: comutator magnetic - denumirea scurtă a dispozitivului: LC1D - aplicația comutatorului magnetic: sarcină rezistivă - categoria de utilizare: AC-1 - denumirea polilor: 4P - compoziția contactului polului: 4 NO - Tensiune nominală de funcționare Ue: <= 1000 V AC 25...400 Hz pentru circuitul principal, <= 460 V CC pentru circuitul principal - categorie de supratensiune: III - curent nominal de scurtcircuit Icw: 1100 A <= 40 °C 1 s circuit principal, 250 A <= 40 °C 10 min circuit principal, 550 A <= 40 °C 1 min circuit principal, 950 A <= 40 °C 10 s circuit principal - dimensiunea siguranței conectate: 200 A gG -<= 690 V tip de coordonare 2, coordonare circuit principal, 250 A gG -<= 690 V coordonare tip 1, circuit principal în caz de coordonare - Tensiune nominală de izolație Ui: 1000 V circuit principal conform IEC 60947-4-1, 600 V circuit principal certificate CSA, 600 V circuit principal certificate UL - capac de protecție: cu, cu - suport de montare: placă, șină - standarde: CSA C22.2 Nr. 14, EN 60947-4-1, EN 60947-5-1, IEC 60947-4-1, IEC 60947-5-1, UL 508 - certificate de produs: BV, CCC, CSA, DNV, GL, GOST, LROS (Lloyds register of shipping), RINA, UL - tip conexiune: circuit principal: conector cablu - diametru exterior: 25 mm, circuit principal: șine 1 5 x 25 mm, circuit de control: conector cablu - diametru exterior: 8 mm - cuplu de strângere: circuit principal: 12 N.m - conector cablu șurub hexagonal 13 mm: M8, circuit principal: 12 N.m - șine șurub hexagonal 13 mm: M8, circuit de control: 1,2 N.m - lângă conector cablu - șurubelniță nr. 2 șurub Philips: M3,5, circuit de control: 1,2 N.m - lângă conector cablu - șurubelniță Ø 6 mm șurub cu cap plat: M3,5 - timp de funcționare: 20...35 ms închidere, 40...75 ms deschidere - nivel de fiabilitate de siguranță: B10d = 1369863 cicluri comutator magnetic cu sarcină nominală conform EN/ISO 13849-1, B10d = 20.000.000 cicluri comutator magnetic cu sarcină mecanică conform EN/ISO 13849-1 - durabilitate mecanică: 8 Mcycle. Avantaje: .. Aplicații: Comutatoarele magnetice TeSys D se pot integra perfect în sistemele de control, numerele de comandă specifice BL sau BBE sunt compatibile cu modulele I/O digitale de 100 mA sau 500 mA....
