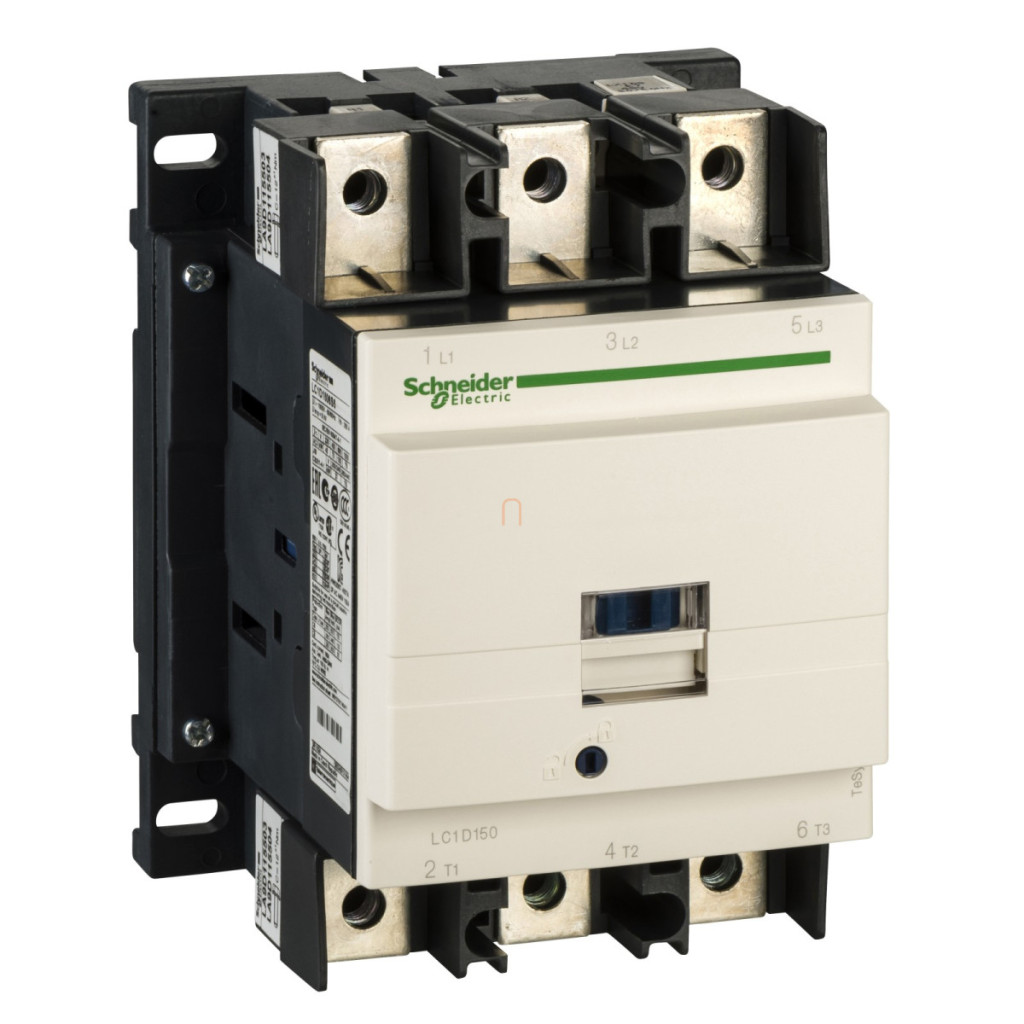

Comutator magnetic, 150 A, 24 V c.c., sarus, bobină: 24 V c.c., LC1D1506BD Schneider
Comutator magnetic, 150 A, 24 V c.c., sarus. Familie de produse: TeSys - denumirea produsului: TeSys D - tipul produsului sau al componentei: comutator magnetic - denumirea scurtă a dispozitivului: LC1D - aplicația comutatorului magnetic: sarcină rezistivă, control motor - categoria de utilizare: AC-1, AC-3, AC-4 - desemnarea polilor: 3P - compoziția contactelor polilor: 3 NO - Tensiune nominală de funcționare Ue: <= 1000 V AC 25...400 Hz pentru circuitul principal, <= 300 V DC pentru circuitul principal - Curent nominal de funcționare le: 150 A (<= 60 °C) -<= 440 V CA AC-3 pentru circuitul principal, 200 A (<= 60 °C) -<= 440 V CA AC-1 pentru circuitul principal - puterea motorului kW: 100 kW -660...690 V c.a. 50/60 Hz AC-3, 22 kW -400 V c.a. 50/60 Hz AC-4, 40 kW -220...230 V c.a. 50/60 Hz AC-3, 75 kW -1000 V c.a. 50/60 Hz AC-3, 75 kW -380...400 V c.a. 50/60 Hz AC-3, 80 kW -415...440 V c.a. 50/60 Hz AC-3, 90 kW -500 V c.a. 50/60 Hz AC-3 - puterea motorului HP: 100 CP - 460/480 V c.a. 50/60 Hz pentru motoare trifazate, 125 CP - 575/600 V c.a. 50/60 Hz pentru motoare trifazate, 40 CP - 200/208 V c.a. 50/60 Hz pentru motoare trifazate, 50 CP - 230/240 V CA 50/60 Hz pentru motoare trifazate - compoziție contact auxiliar: 1 NO + 1 NC - categorie de supratensiune: III - capacitate nominală de comutare Irms: 140 A CA pentru circuitul de semnalizare conform IEC 60947-5-1, 1660 A -440 V circuit principal conform IEC 60947, 250 A DC circuit de semnalizare conform IEC 60947-5-1 - Icw curent nominal de rezistență la scurtcircuit: 100 A 1 s circuit de semnalizare, 120 A 500 ms circuit de semnalizare, 1200 A <= 40 °C 10 s circuit principal, 140 A 100 ms circuit de semnalizare, 1400 A <= 40 °C 1 s circuit principal, 250 A <= 40 °C 10 min circuit principal, 580 A <= 40 °C 1 min circuit principal - dimensiunea siguranței conectate: 10 A gG în cazul circuitului de semnalizare conform IEC 60947-5-1, 250 A gG -<= 690 V tip de coordonare 2, circuit principal în cazul coordonării, 315 A gG -<= 690 V coordonare tip 1, circuit principal în cazul coordonării - Tensiune nominală de izolație Ui: 1000 V circuit principal conform IEC 60947-4-1, certificări circuit principal 600 V CSA, certificări circuit principal 600 V UL, certificări circuit de semnalizare 600 V CSA, certificări circuit de semnalizare 600 V UL, circuit de semnal 690 V conform IEC 60947-1 - durată de viață electrică: 0,85 milioane de cicluri la 150 A AC-3 Ue <= 440 V, 1 Mcycle la 200 A AC-1 Ue <= 440 V - pierdere de putere pe pol: 13,5 W AC-3, 24 W AC-1 - capac de protecție: cu, cu - suport de montare: placă, șină - standarde: CSA C22.2 Nr. 14, EN 60947-4-1, EN 60947-5-1, IEC 60947-4-1, IEC 60947-5-1, UL 508 - certificate de produs: BV, CCC, CSA, DNV, GL, GOST, LROS (Lloyds register of shipping), RINA, UL - tip conexiune: circuit principal: conector cablu - diametru exterior: 25 mm, circuit principal: șine 1 5 x 25 mm, circuit de control: conector cablu - diametru exterior: 8 mm - cuplu de strângere: circuit principal: 12 N.m - conector cablu șurub hexagonal 13 mm: M8, circuit principal: 12 N.m - șine șurub hexagonal 13 mm: M8, circuit de control: 1,2 N.m - lângă conector cablu - cu șurubelniță nr. 2 șurub Philips: M3,5, circuit de control: 1,2 N.m - lângă conector cablu - cu șurubelniță Ø 6 mm șurub cu cap plat: M3,5 - timp de funcționare: 20...35 ms închidere, 40...75 ms deschidere - nivel de fiabilitate de siguranță: B10d = 1369863 cicluri comutator magnetic cu sarcină nominală conform EN/ISO 13849-1, B10d = 20000000 cicluri comutator magnetic cu sarcină mecanică conform EN/ISO 13849-1 - durabilitate mecanică: 8 Mcycle. Avantaje: .. Aplicații: Comutatoarele magnetice TeSys D se pot integra perfect în sistemele de control, numerele de comandă specifice BL sau BBE sunt compatibile cu modulele I/O digitale de 100 mA sau 500 mA....
