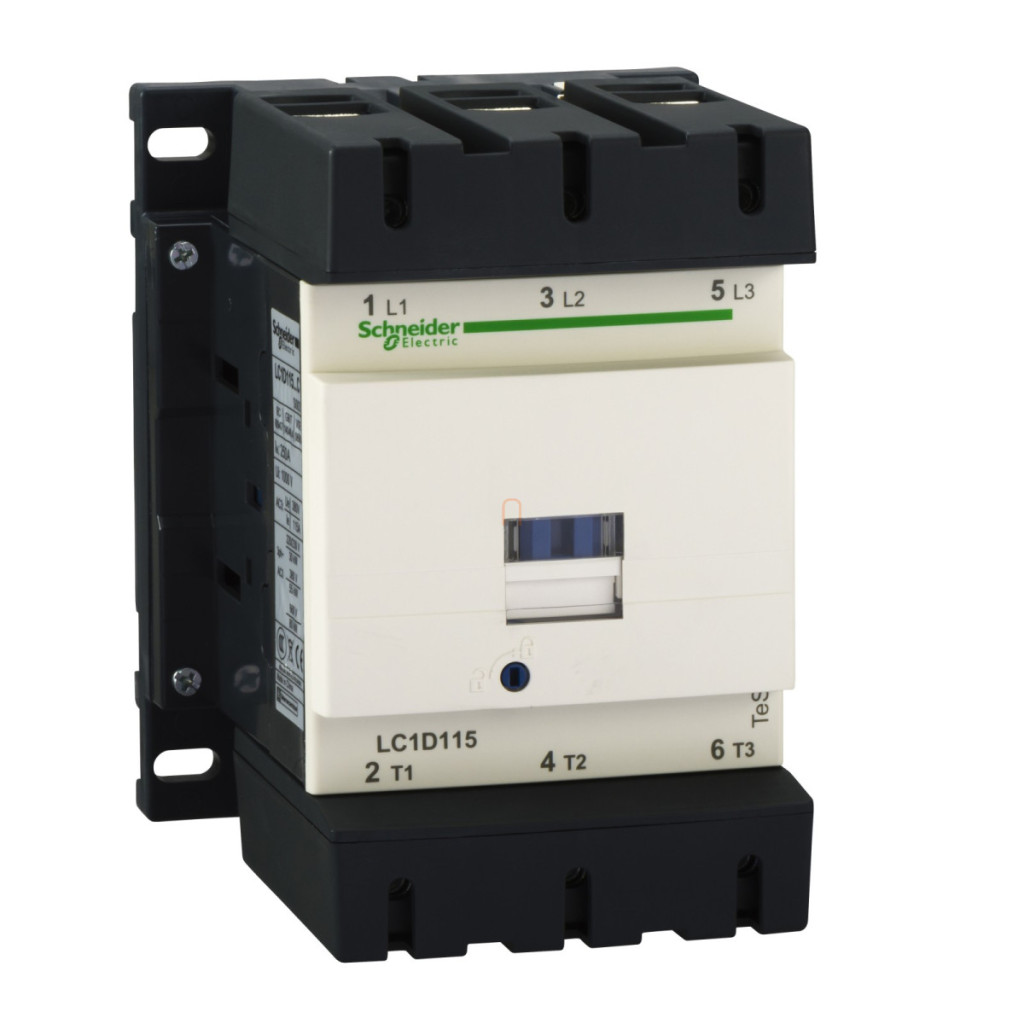

Comutator magnetic LC1-D 115A/55kW 230V AC 1Z+1NY sarus 50/60Hz TeSys D LC1D1156P7 Schneider
Comutator magnetic, 115A, 230VAC, 50/60Hz. Familie de produse: TeSys - denumirea produsului: TeSys D - tipul produsului sau al componentei: comutator magnetic - denumirea scurtă a dispozitivului: LC1D - aplicația comutatorului magnetic: sarcină rezistivă, control motor - categoria de utilizare: AC-1, AC-3, AC-4 - desemnarea polilor: 3P - compoziția contactelor polilor: 3 NO - Tensiune nominală de funcționare Ue: <= 1000 V AC 25...400 Hz pentru circuitul principal, <= 300 V DC pentru circuitul principal - Curent nominal de funcționare le: 115 A (<= 60 °C) -<= 440 V CA AC-3 pentru circuitul principal, 200 A (<= 60 °C) -<= 440 V CA AC-1 pentru circuitul principal - puterea motorului kW: 18,5 kW -400 V CA 50/60 Hz AC-4, 30 kW -220...230 V c.a. 50/60 Hz AC-3, 55 kW -380...400 V c.a. 50/60 Hz AC-3, 59 kW -415...440 V c.a. 50/60 Hz AC-3, 65 kW -1000 V c.a. 50/60 Hz AC-3, 75 kW -500 V c.a. 50/60 Hz AC-3, 80 kW -660...690 V c.a. 50/60 Hz AC-3 - puterea motorului HP: 100 CP - 575/600 V c.a. 50/60 Hz pentru motoare trifazate, 30 CP - 200/208 V c.a. 50/60 Hz pentru motoare trifazate, 40 CP - 230/240 V c.a. 50/60 Hz pentru motoare trifazate, 75 CP - 460/480 V CA 50/60 Hz pentru motoare trifazate - compoziție contact auxiliar: 1 NO + 1 NC - categorie de supratensiune: III - capacitate nominală de comutare Irms: 1260 A - 440 V pentru circuitul principal conform IEC 60947, circuitul de semnal de 140 A c.a. este conform cu IEC 60947-5-1, circuitul de semnal de 250 A c.c. este conform cu IEC 60947-5-1 - curent nominal de rezistență la scurtcircuit Icw: 100 A 1 s circuit de semnalizare, 1100 A <= 40 °C 1 s circuit principal, 120 A 500 ms circuit de semnalizare, 140 A 100 ms circuit de semnalizare, 250 A <= 40 °C 10 min circuit principal, 550 A <= 40 °C 1 min circuit principal, 950 A <= 40 °C 10 s circuit principal - dimensionarea siguranței conectate: 10 A gG pentru circuitul de semnalizare, 200 A gG -<= 690 V tip de coordonare 2, circuit principal în caz de coordonare, 250 A gG -<= 690 V coordonare tip 1, circuit principal în caz de coordonare - Tensiune nominală de izolație Ui: 1000 V circuit principal conform IEC 60947-4-1, 600 V certificate circuit principal CSA, 600 V certificate circuit principal UL, 600 V certificate circuit de semnalizare CSA, 600 V certificate circuit de semnalizare UL, circuit de semnal 690 V conform IEC 60947-1 - durată de viață electrică: 0,8 milioane de cicluri la 200 A AC-1 Ue <= 440 V, 0,95 milioane de cicluri la 115 A AC-3 Ue <= 440 V - pierdere de putere pe pol: 24 W AC-1, 7,9 W AC-3 - capac de protecție: cu, cu - suport de montare: placă, șină - standarde: CSA C22.2 nr. 14, EN 60947-4-1, EN 60947-5-1, IEC 60947-4-1, IEC 60947-5-1, UL 508 - certificate de produs: BV, CCC, CSA, DNV, GL, GOST, LROS (Lloyds register of shipping), RINA, UL - tip conexiune: circuit principal: conector cablu - diametru exterior: 25 mm, circuit principal: șine 1 5 x 25 mm, circuit de control: conector cablu - diametru exterior: 8 mm - cuplu de strângere: circuit principal: 12 N.m - conector cablu șurub hexagonal 13 mm: M8, circuit principal: 12 N.m - șine șurub hexagonal 13 mm: M8, circuit de control: 1,2 N.m - lângă conector cablu - cu șurubelniță nr. 2 șurub Philips: M3,5, circuit de control: 1,2 N.m - lângă conector cablu - cu șurubelniță Ø 6 mm șurub cu placă: M3,5 - timp de funcționare: 20...50 ms închidere, 6...20 ms deschidere - nivel de fiabilitate de siguranță: B10d = 1369863 cicluri comutator magnetic cu sarcină nominală conform EN/ISO 13849-1, B10d = 20.000.000 de cicluri comutator magnetic cu sarcină mecanică conform EN/ISO 13849-1 - durabilitate mecanică: 8 Mcycles. Avantaje: .. Aplicații: Comutatoarele magnetice TeSys D se pot integra perfect în sistemele de control, numerele de comandă specifice BL sau BBE sunt compatibile cu modulele I/O digitale de 100 mA sau 500 mA....
