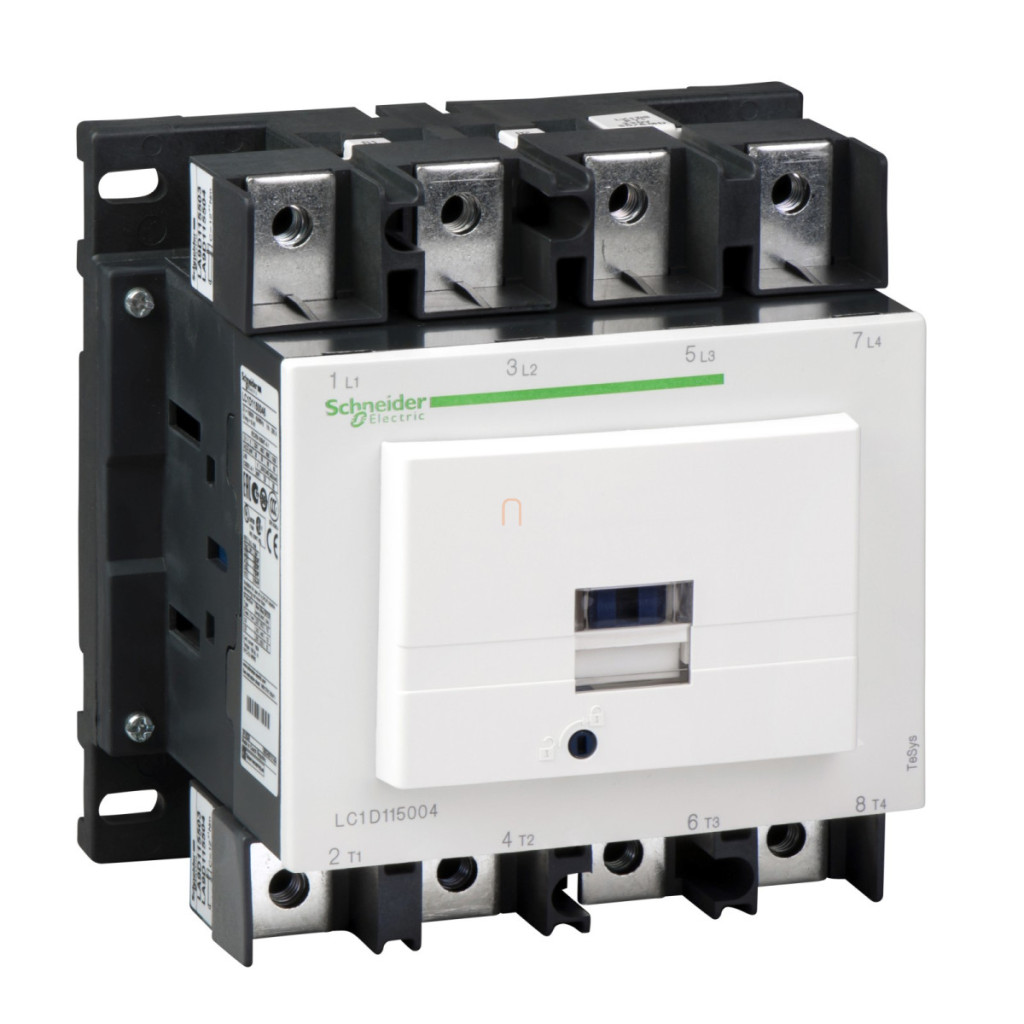

Comutator magnetic LC1-D 115A/55kW 230V AC (400V, AC3) sarus TeSys D LC1D1150046P7 Schneider
Comutator magnetic. Familia de produse: TeSys - Denumirea produsului: TeSys D - Tipul produsului sau componentului: Comutator magnetic - Denumirea scurtă a dispozitivului: LC1D - Aplicația comutatorului magnetic: Încărcare rezistentă - Categoria de utilizare: AC-1 - Număr de poli: 4P - Compoziția contactului polului: 4 NO - Tensiune nominală de funcționare Ue: <= 1000 V c.a. 25...400 Hz pentru circuitul principal, <= 460 V DC pentru circuitul principal - Categorie de supratensiune: III - Curent nominal de scurtcircuit Icw: 1100 A <= 40 °C 1 s circuit principal, 250 A <= 40 °C 10 min circuit principal, 550 A <= 40 °C 1 min circuit principal, 950 A <= 40 °C 10 s circuit principal - dimensiunea siguranței conectate: 200 A gG -<= 690 V tip de coordonare 2, circuit principal de coordonare, 250 A gG -<= 690 V coordonare tip 1, circuit principal în caz de coordonare - Ui tensiune nominală de izolație: 1000 V circuit principal conform IEC 60947-4-1, 600 V circuit principal certificate CSA, 600 V circuit principal certificate UL - capac de protecție: cu, cu - suport de montare: placă, șină - standarde: CSA C22.2 Nr. 14, EN 60947-4-1, EN 60947-5-1, IEC 60947-4-1, IEC 60947-5-1, UL 508 - certificate de produs: BV, CCC, CSA, DNV, GL, GOST, LROS (Lloyds register of shipping), RINA, UL - cuplu de strângere: circuit principal: 12 N.m - conector cablu hexagonal șurub 13 mm: M8, circuit principal: 12 N.m - șine hexagonale șurub 13 mm: M8, circuit de control: 1,2 N.m - conector cablu - șurubelniță nr. 2 șurub Philips: M3,5, circuit de control: 1,2 N.m - conector cablu - șurubelniță Ø 6 mm șurub cu placă: M3,5 - timp de funcționare: 20...50 ms închidere, 6...20 ms deschidere - nivel de fiabilitate de siguranță: B10d = 1369863 cicluri comutator magnetic cu sarcină nominală conform EN/ISO 13849-1, B10d = 20.000.000 de cicluri comutator magnetic cu sarcină mecanică conform EN/ISO 13849-1 - durabilitate mecanică: 8 Mcycles. Avantaje: .. Aplicații: Comutatoarele magnetice TeSys D se pot integra perfect în sistemele de control, numerele de comandă specifice BL sau BBE sunt compatibile cu modulele I/O digitale de 100 mA sau 500 mA....
