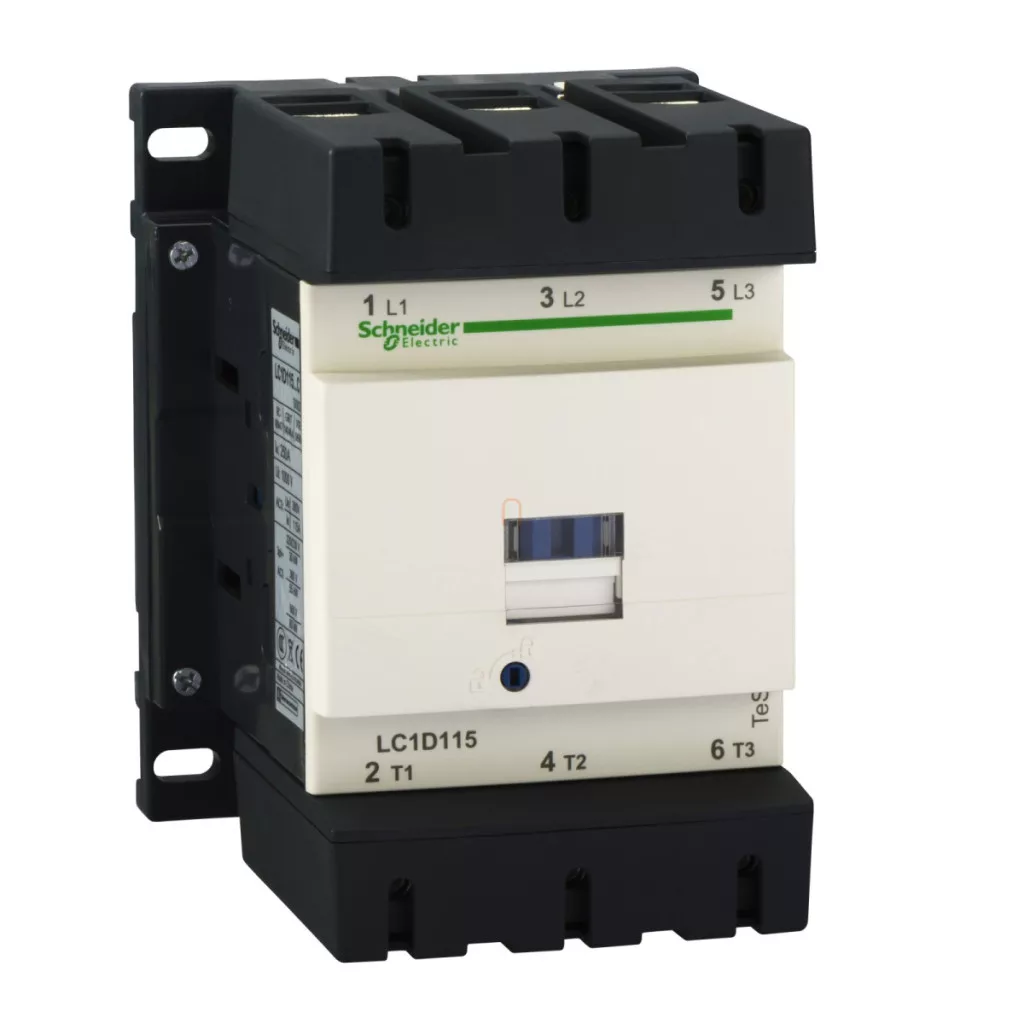

Contactor magnetic Schneider LC1-D 115 A/55 kW, 120 V c.a., 1Z+1NY (400 V, AC3), cu prindere prin șuruburi, 50/60 Hz, TeSys D LC1D115G7

Contactor LC1-D 115 A/55 kW 120 V c.a. 1Z+1NY (400 V, AC3) cu prindere prin șuruburi 50/60 Hz TeSys D LC1D115G7 Schneider
Contactor c.a., 55 kW/115 A (400 V, AC3), prindere prin șuruburi, 1Z+1NY. gamă de produse: TeSys - denumirea produsului: TeSys D - tipul produsului sau al componentei: contactor - denumirea scurtă a dispozitivului: LC1D - aplicația contactorului: sarcină rezistivă, comandă motor - categoria de utilizare: AC-1, AC-3, AC-4 - denumirea polilor: 3P - compoziția contactelor polilor: 3 NO - tensiune nominală de funcționare Ue: <= 1000 V AC 25...400 Hz circuit principal, <= 300 V DC circuit principal - curent nominal de funcționare: 115 A (<= 60 °C) -<= 440 V AC circuit principal în cazul AC-3, 200 A (<= 60 °C) -<= 440 V CA pentru circuitul principal AC-1 - puterea motorului kW: 18,5 kW -400 V CA 50/60 Hz AC-4, 30 kW -220...230 V CA 50/60 Hz AC-3, 55 kW -380...400 V CA 50/60 Hz CA-3, 59 kW -415...440 V CA 50/60 Hz CA-3, 65 kW -1000 V CA 50/60 Hz CA-3, 75 kW -500 V CA 50/60 Hz CA-3, 80 kW -660...690 V CA 50/60 Hz CA-3 - putere motor LE: 100 CP - 575/600 V CA 50/60 Hz pentru motoare trifazate, 30 CP - 200/208 V CA 50/60 Hz pentru motoare trifazate, 40 CP - 230/240 V CA 50/60 Hz pentru motoare trifazate, 75 CP - motoare trifazate la 460/480 V CA 50/60 Hz - configurație contactor suplimentar: 1 NO + 1 NC - categorie de supratensiune: III - putere nominală de pornire Irms: 1260 A - circuitul principal la 440 V este conform cu IEC 60947, pentru 140 A CA, circuitul de semnalizare este conform cu IEC 60947-5-1, pentru 250 A CC, circuitul de semnalizare este conform cu IEC 60947-5-1 - curent nominal de scurtcircuit de rezistență: 100 A 1 s circuit de semnalizare, 1100 A <= 40 °C 1 s circuit principal, 120 A 500 ms circuit de semnalizare, 140 A 100 ms circuit de semnalizare, 250 A <= 40 °C 10 minute circuit principal, 550 A <= 40 °C 1 minut circuit principal, 950 A <= 40 °C 10 s circuit principal - dimensionarea siguranței conectate: 10 A gG pentru circuitul de semnalizare, 200 A gG -<= 690 V coordonare tip 2, circuit principal în caz de coordonare, 250 A gG -<= 690 V coordonare tip 1, în cazul coordonării circuitul principal - tensiune nominală de izolație Ui: 1000 V în cazul circuitului principal conform IEC 60947-4-1, certificări circuit principal la 600 V conform CSA, certificări circuit principal la 600 V conform UL, certificări circuit de semnalizare la 600 V conform CSA, certificări circuit de semnalizare la 600 V conform UL, pentru 690 V, circuitul de semnalizare este conform cu IEC 60947-1 - durată de viață electrică: 0,8 milioane de cicluri la 200 A AC-1 și <= 440 V, 0,95 milioane de cicluri la 115 A AC-3 și <= 440 V - pierdere de putere pe pol: 24 W AC-1, 7,9 W AC-3 - capac de protecție: cu, cu - suport de montare: placă, șină - standarde: CSA C22.2 Nr. 14, EN 60947-4-1, EN 60947-5-1, IEC 60947-4-1, IEC 60947-5-1, UL 508 - certificate de produs: BV, CCC, CSA, DNV, GL, GOST, LROS (Lloyds register of shipping), RINA, UL - tip de conectare: circuit principal: conector 1 cablu 10...120 mm² - rigiditatea cablului: flexibil - fără capăt de cablu, circuit principal: conector 1 cablu 10...120 mm² - rigiditatea cablului: flexibil - cu capăt de cablu, circuit principal: conector 1 cablu 10...120 mm² - rigiditate cablu: rigid - fără capete de cablu, circuit principal: conector 2 cabluri 10...50 mm² - rigiditate cablu: flexibil - fără capete de cablu, circuit principal: conector 2 cabluri 10...50 mm² - rigiditate cablu: flexibil - cu, cu capăt de cablu, circuit principal: conector 2 cabluri 10...50 mm² - rigiditate cablu: rigid - fără capăt de cablu, circuit de comandă: cleme de prindere cu șurub 1 cablu 1...2,5 mm² - rigiditatea cablului: flexibil - cu capăt de cablu, circuit de comandă: cleme de strângere cu șurub 1 cablu 1...2,5 mm² - rigiditatea cablului: flexibil - fără capăt de cablu, circuit de comandă: cleme de strângere cu șurub 1 cablu 1...2,5 mm² - rigiditatea cablului: rigid - fără capăt de cablu, circuit de comandă: borne de strângere cu șurub 2 cabluri 1...2,5 mm² - rigiditatea cablului: flexibil - fără capăt de cablu, circuit de comandă: borne de strângere cu șurub 2 cabluri 1...2,5 mm² - rigiditatea cablului: flexibil - cu, cu terminale de cablu, circuit de comandă: borne de strângere cu șurub pentru 2 cabluri de 1...2,5 mm² - rigiditatea cablului: rigid - fără capăt de cablu - cuplu de strângere: circuit principal: 12 N.m - cu conector hexagonal de 4 mm, circuit de comandă: 1,2 N.m - cu cleme de strângere cu șurub - cu șurubelniță nr. 2 Philips, circuit de comandă: 1,2 N.m - cu cleme de strângere cu șurub - cu șurubelniță Ø 6 mm - timp de funcționare: 20...50 ms închidere, 6...20 ms deschidere - nivel de fiabilitate de siguranță: B10d = 1369863 cicluri cu sarcină nominală a contactorului magnetic conform EN/ISO 13849-1, B10d = 20000000 cicluri cu sarcină mecanică a contactorului magnetic conform EN/ISO 13849-1 - durabilitate mecanică: 8 Mcycles. Avantaje: .. Aplicații: Comutatoarele magnetice TeSys D se pot integra perfect în sistemele de control, codurile de comandă specifice BL sau BBE sunt compatibile cu modulele I/O digitale de 100 mA sau 500 mA....
