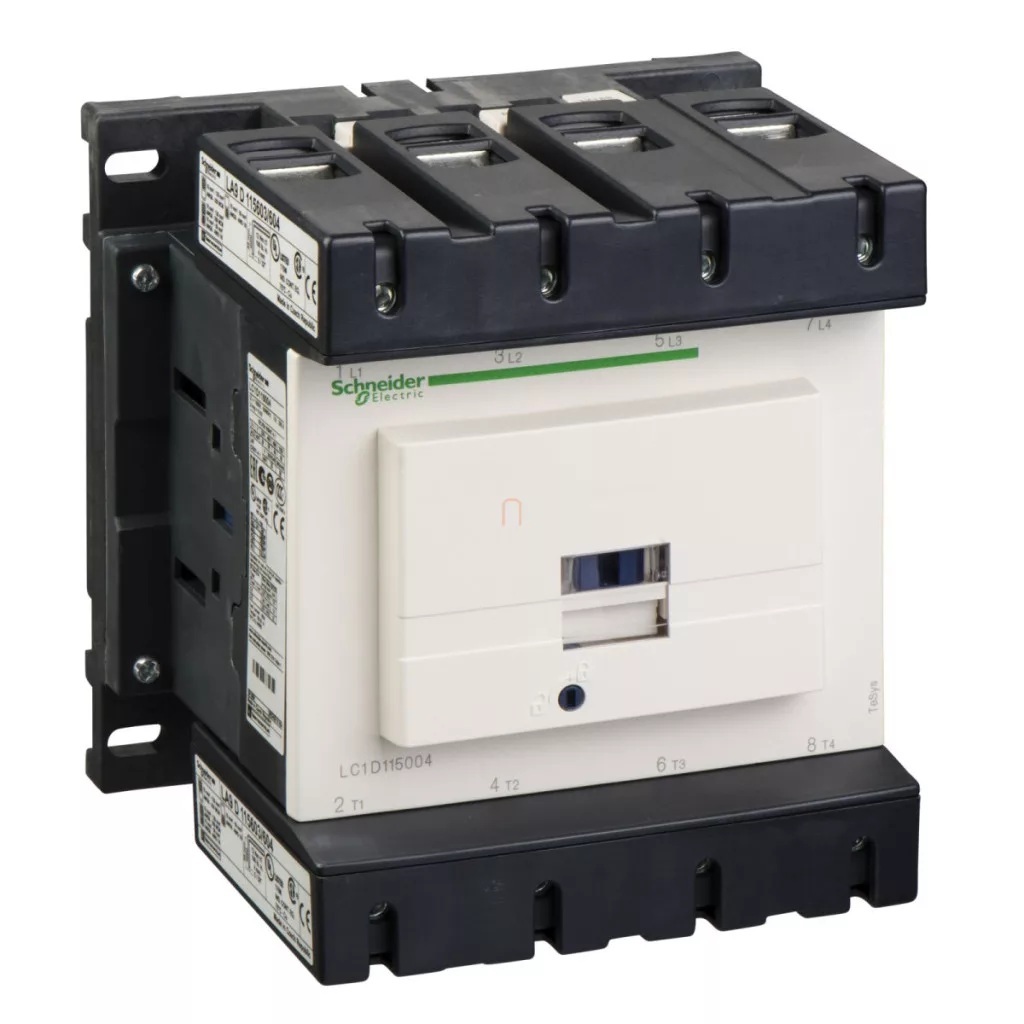

Contactor magnetic LC1-D 200 A 24 V c.a. (400 V, AC1) cu picioare TeSys D LC1D115004B7 Schneider
\nContactor magnetic 4p AC1 200 A 24 V c.a. Gama de produse: TeSys - denumirea produsului: TeSys D - tipul produsului sau al componentei: contactor - denumirea scurtă a dispozitivului: LC1D - aplicația contactorului: sarcină rezistivă - categoria de utilizare: AC-1 - denumirea polilor: 4P - compoziția contactelor polilor: 4 NO - Tensiune nominală de funcționare Ue: <= 1000 V CA 25...400 Hz circuit principal, <= 460 V DC circuit principal - categorie de supratensiune: III - curent nominal de scurtcircuit: 1100 A <= 40 °C 1 s circuit principal, 250 A <= 40 °C 10 min circuit principal, 550 A <= 40 °C 1 minut circuit principal, 950 A <= 40 °C 10 s circuit principal - dimensionarea siguranței conectate: 200 A gG -<= 690 V coordonare tip 2, în cazul coordonării circuit principal, 250 A gG - <= 690 V coordonare tip 1, în caz de coordonare circuit principal - tensiune nominală de izolație Ui: 1000 V, circuit principal conform IEC 60947-4-1, în cazul circuitului principal de 600 V, certificări CSA, în cazul circuitului principal de 600 V, certificări UL - capac de protecție: cu, cu - suport de montare: placă, șină - standarde: CSA C22.2 nr. 14, EN 60947-4-1, EN 60947-5-1, IEC 60947-4-1, IEC 60947-5-1, UL 508 - certificate de produs: BV, CCC, CSA, DNV, GL, GOST, LROS (Lloyds Register of Shipping), RINA, UL - tip de conectare: circuit principal: conector 1 cablu 10...120 mm² - rigiditatea cablului: flexibil - fără terminare de cablu, circuit principal: conector 1 cablu 10...120 mm² - rigiditatea cablului: flexibil - cu, cu terminale de cablu, circuit principal: conector 1 cablu 10...120 mm² - rigiditatea cablului: rigid - fără terminale de cablu, circuit principal: conector 2 cabluri 10...50 mm² - rigiditatea cablului: flexibil - fără terminare de cablu, circuit principal: conector 2 cabluri 10...50 mm² - rigiditatea cablului: flexibil - cu, cu terminare de cablu, circuit principal: conector 2 cabluri 10...50 mm² - rigiditatea cablului: rigid - fără capăt de cablu, circuit de comandă: cleme de prindere cu șurub 1 cablu 1...2,5 mm² - rigiditatea cablului: flexibil - cu capăt de cablu, circuit de comandă: cleme de prindere cu șurub 1 cablu 1...2,5 mm² - rigiditatea cablului: flexibil - fără capăt de cablu, circuit de comandă: borne de strângere cu șurub 1 cablu 1...2,5 mm² - rigiditatea cablului: rigid - fără capăt de cablu, circuit de comandă: borne de strângere cu șurub 2 cabluri 1...2,5 mm² - rigiditatea cablului: flexibil - fără capăt de cablu, circuit de comandă: borne de strângere cu șurub 2 cabluri 1...2,5 mm² - rigiditatea cablului: flexibil - cu, cu terminale de cablu, circuit de comandă: borne de strângere cu șurub 2 cabluri 1...2,5 mm² - rigiditatea cablului: rigid - fără capăt de cablu - cuplu de strângere: circuit principal: 12 N.m - cu conector hexagonal de 4 mm, circuit de comandă: 1,2 N.m - cu cleme de prindere cu șurub - cu șurubelniță nr. 2 Philips, circuit de comandă: 1,2 N.m - cu cleme de strângere cu șurub - cu șurubelniță Ø 6 mm - timp de funcționare: 20...50 ms închidere, 6...20 ms deschidere - nivel de fiabilitate de siguranță: B10d = 1369863 cicluri cu sarcină nominală a contactorului magnetic conform EN/ISO 13849-1, B10d = 20000000 cicluri cu sarcină mecanică a contactorului magnetic conform EN/ISO 13849-1 - durabilitate mecanică: 8 milioane de cicluri. Avantaje: .. Aplicații: Comutatoarele magnetice TeSys D se pot integra perfect în sistemele de control, codurile de comandă specifice BL sau BBE sunt compatibile cu modulele I/O digitale de 100 mA sau 500 mA....
Comutator magnetic 4P AC1 200 A 24 V c.a.
