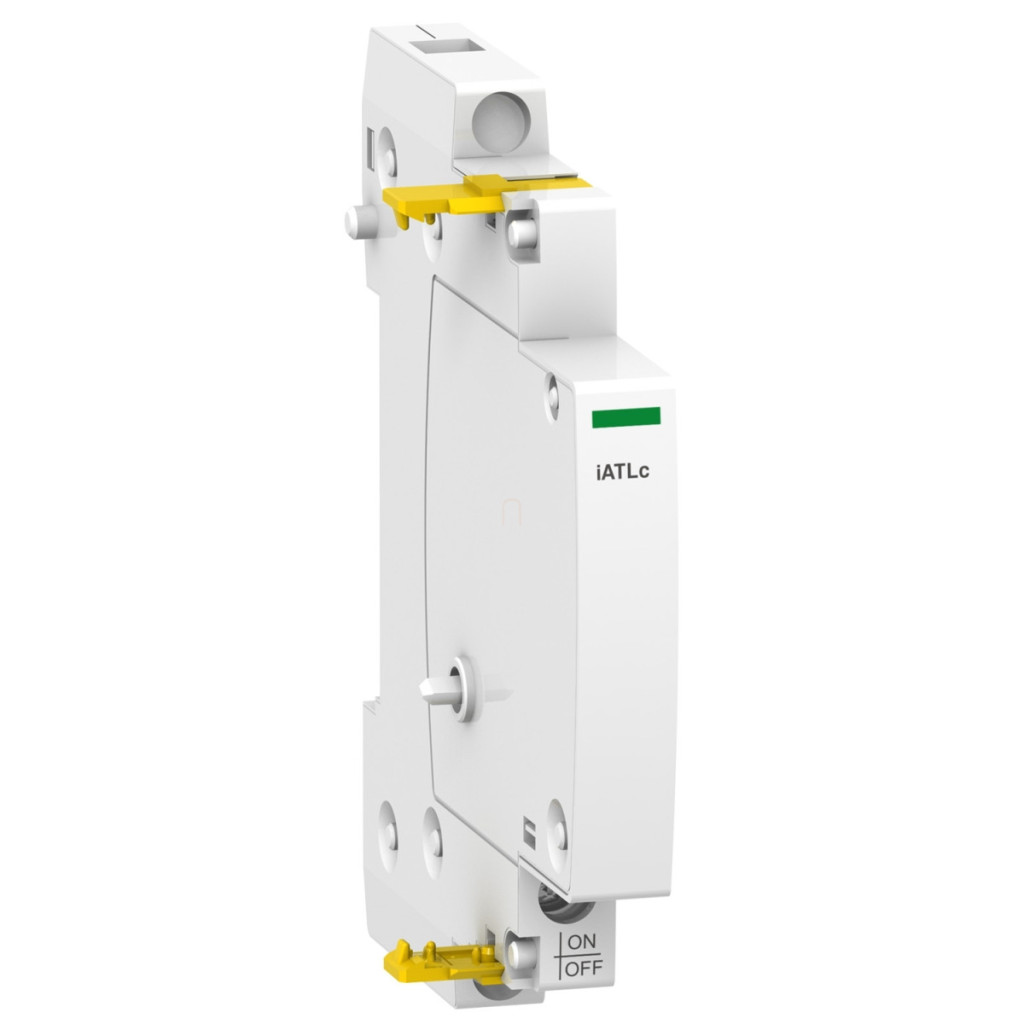

Acti9 iATLc (A9C15404) este un accesoriu de control central care face parte din gama populară de produse Acti9 de la Schneider Electric. Acest accesoriu de control de calitate profesională a fost dezvoltat special pentru controlul de la distanță al releelor de impuls Acti9 iTL, iTLi și iTLs, permițând controlul centralizat eficient al iluminatului și al altor sisteme electrice.
O caracteristică unică a modulului Schneider Electric Acti9 iATLc este gama largă de tensiune de control (24...240 V CA 50/60 Hz), care îl face flexibil pentru utilizare într-o varietate de aplicații de control. Dispozitivul are două conexiuni de intrare pentru acționarea comutatorului, permițând controlul flexibil al circuitelor conectate. Dispozitivul de control central A9C15404 este ușor de instalat, poate fi montat direct pe partea dreaptă a dispozitivului TL și poate fi montat și pe o șină DIN standard.
În ceea ce privește datele tehnice, unitatea iATLc are o tensiune nominală de izolare de 440 V și o tensiune nominală de impuls de 4 kV, asigurând o funcționare fiabilă chiar și în condiții extreme. Dimensiunile sale compacte – doar 81 mm înălțime, 9 mm lățime și 69 mm adâncime – permit instalarea cu economie de spațiu în dulapurile de distribuție. Pasul de 9 mm înseamnă că ocupă doar 1 modul pe șina DIN, economisind spațiu prețios.
Conectarea se realizează prin blocuri terminale de tip tunel, care sunt potrivite pentru cabluri rigide de la 0,5 la 4 mm² sau cabluri flexibile de la 1 la 4 mm², cu sau fără papuci de cablu. Lungimea de dezizolare a cablului este de 11 mm, iar cuplul de strângere este de 1 N.m. Produsul este de culoare albă, are un grad de protecție IP20 conform IEC 60529 și este conform cu EN/IEC 60669-2-2. Dispozitivul este compatibil cu releele de impuls iTL (16 A) și iTL (32 A), fiind adecvat pentru aplicații cu sarcini diferite. Controlerul central Schneider Electric Acti9 iATLc poate fi utilizat într-o gamă largă de condiții de mediu: temperatură de funcționare -20...50 °C și temperatură de depozitare -40...70 °C..70 °C. Dispozitivul este tropicalizat (clasa 2) și funcționează în mod fiabil la 55 °C, chiar și la o umiditate relativă de 95%. Acesta aparține categoriei de supratensiune III, ceea ce sporește și mai mult siguranța operațională a dispozitivului. Modulul iATLc cu numărul de model A9C15404 este alegerea ideală pentru sistemele moderne de automatizare a clădirilor care necesită control centralizat al iluminatului, în special în clădiri de birouri, facilități comerciale sau chiar medii domestice.
Schneider Electric Acti9 iTL - A9C15404 - unitate centrală de control, 24 - 240 V c.a. date tehnice
Caracteristici principale
Familia de produse: Acti9
Denumire scurtă a dispozitivului: iATLc
Tipul produsului: Dispozitiv auxiliar de control central
Tensiune circuit de control [Uc]: 24...240 V CA 50/60 Hz impuls
Date suplimentare
Tensiune nominală de izolare [Ui]: 440 V
Tensiune nominală de impuls [Uimp]: 4 kV
Tip control de la distanță: 2 intrări pentru comutator
Metodă de montare: Fixă, pe partea dreaptă a TL
Suprafață de montare: Șină DIN
Pas de 9 mm: 1
Înălțime: 81 mm
Lățime: 9 mm
Adâncime: 69 mm
Culoare: Alb
Conexiuni și compatibilitate
Conectori - blocuri terminale: Blocuri terminale de tip tunel 0,5...4 mm² - rigide
Blocuri terminale de tip tunel 0,5...4 mm² - rigide - cu papuci de cablu
Blocuri terminale de tip tunel 1...4 mm² - flexibile
Blocuri terminale de tip tunel 1...4 mm² - flexibile - cu capăt de cablu
Lungime de dezizolare a cablului: 11 mm
Cuplu de strângere: 1 N.m
Compatibilitate cu familia de produse: Acti9 iTL
Acti9 iTLi
Acti9 iTLs
Compatibilitate produs: ITL (32 A)
ITL (16 A)
Caracteristici de mediu
Categorie de supratensiune: III
Grad de protecție IP: IP20 conform IEC 60529
Tropicalizare: 2
Umiditate relativă: 95% la 55 °C
Temperatura aerului ambiant în timpul funcționării: -20...50 °C
Temperatura aerului ambiant pentru depozitare: -40...70 °C
Standarde: EN/IEC 60669-2-2
