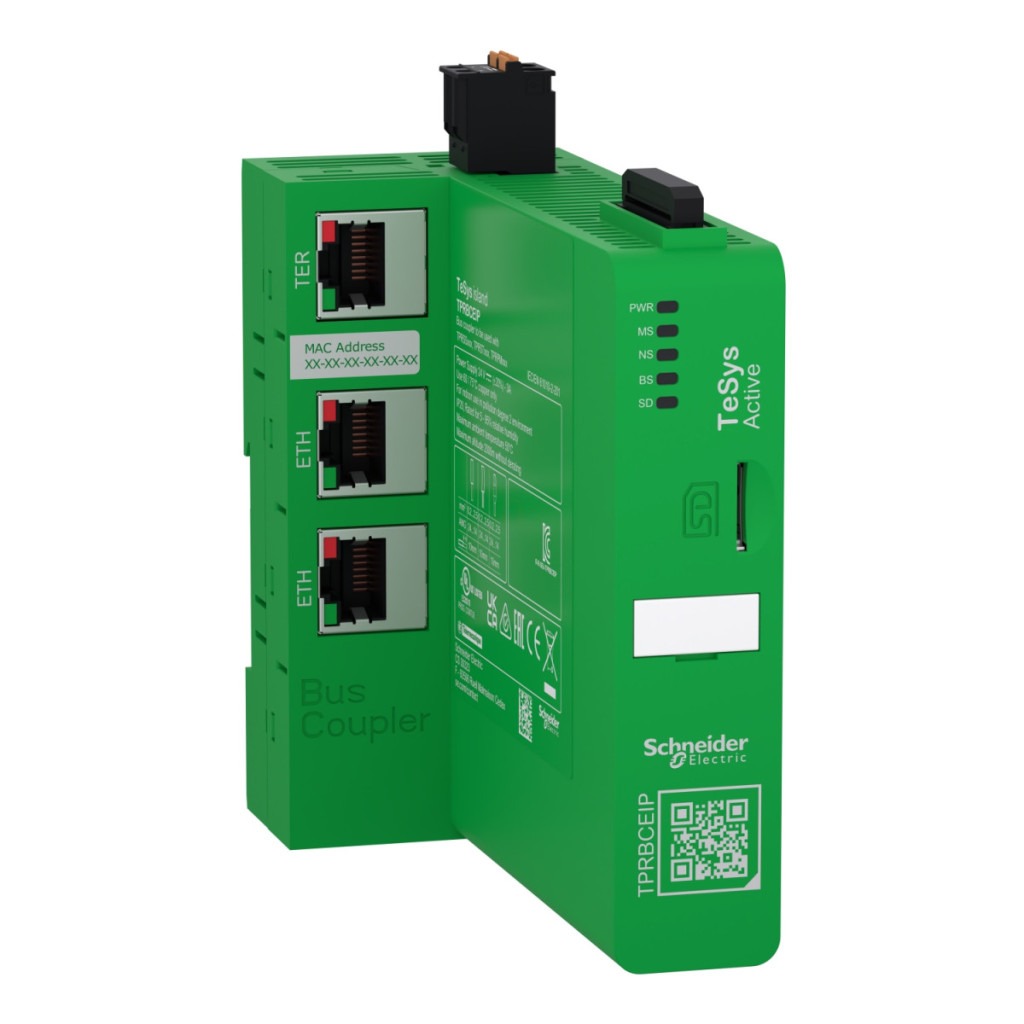

Insula Schneider Electric TeSys - TPRBCEIP - Date tehnice comutator Ethernet cuplaj bus
Informații generale
Familia de produse: TeSys
Denumirea produsului: TeSys island
Denumire scurtă a dispozitivului: TPRBC
Tipul produsului sau al componentei: Cuplaj bus
Protocol port de comunicație: EtherNet/IP, Modbus TCP
Funcții și caracteristici
Descrierea dispozitivului: Punct de conexiune între grupurile de pornire a motorului și controlerul de automatizare, gestionare completă a insulei pentru până la 20 de module
Funcții disponibile: Integrare completă cu mediul de programare SoMove/MachineExpert, sursă de alimentare unificată de 24 V c.c. pentru întreaga insulă, două porturi fieldbus pentru comunicarea cu controlerul de automatizare, un port de service cu server web încorporat pentru întreținere
Compatibilitate produs: Demaror motor TPRST, demaror motor TPRSS SIL, modul de alimentare TPRPM, modul de interfață TPRSM SIL, modul de interfață de tensiune TPRVM, modul IO analogic TPRAN, modul IO digital TPRDG
Caracteristici de conectare
Tip conector încorporat: 2 RJ45 (feminin) Ethernet pentru protocolul IP/Modbus TCP 10/100BASE-T (port fieldbus), 1 RJ45 (feminin) Ethernet pentru protocolul TCP/IP (port de service), 1 port pentru card micro SD
Mod de schimb de date: Half duplex, full duplex, negociere automată Ethernet
Servicii de comunicare: Adaptor Ethernet/IP, server Modbus TCP, client DHCP, client BOOTP, client SNMP, client SNTP, Funcție Auto MDI/MDX
Caracteristici tehnice
Indicatori locali: 1 LED verde/galben (PWR) stare alimentare, 1 LED verde/roșu (MS) stare modul, 1 LED verde/roșu (NS) stare rețea, 1 LED verde/roșu (BS) stare bus intern, 1 LED verde/roșu (SD) acces card SD
Tensiune nominală de alimentare: 24 V CC
Interval tensiune de alimentare: 20,4...28,8 V CC
Curent nominal: maxim 3 A
Tip de protecție: siguranță externă, siguranță rapidă de 3 A pentru sursa de alimentare, protecție la inversarea polarității
Disipare de putere: Maximum 7 W
Conformități și certificări
Certificare de securitate cibernetică:Certificat Achilles Standarde: EN/IEC 60947-4-1, CSA C22.2 Nr. 61010-2-201, UL 61010-2-201, EN/IEC 61010-2-201 Certificări de produs: UL, CSA UL 61010-2-201, EN/IEC 61010-2-201
Certificări de produs: UL, CSA, EAC, Achilles: nivel 2
Caracteristici mecanice
Metodă de montare: Orizontală și verticală (șină simetrică de 35 mm)
Conexiuni - terminale: Alimentare: bloc terminal cu arc detașabil 2 cabluri 2,5 mm² (AWG 14) rigide sau flexibile
Dimensiuni:Lățime 50 mm, înălțime 118 mm, adâncime 114 mm
Condiții de mediu
Temperatură de depozitare: -25...70 °C
Temperatură ambiantă de funcționare: -10...60 °C
Umiditate relativă: 5...95 %
Altitudine de funcționare: 0...2000 m fără reducerea performanței
Grad de protecție IP: IP20
Grad de poluare: 2
Tratament de protecție: TC
Rezistență la foc: 960 °C conform standardului UL 94
Rezistență la impact: 15 gn (durată = 11 ms) conform standardului IEC 60068-2-27
Rezistență la vibrații: 1,5 mm vârf la vârf (f= 3...13 Hz) conform IEC 60068-2-6, 1 gn (f= 13...200 Hz) conform IEC 60068-2-6
Compatibilitate electromagnetică
Descărcare electrostatică, nivel 3, 8 kV în aer, 6 kV la contact, conform EN/IEC 61000-4-2
Câmpuri de frecvență radio radiate, nivel 3, 10 V/m, conform EN/IEC 61000-4-3
Comunicații: test de imunitate la tranzitorii rapizi, nivel 3, 1 kV, conform EN/IEC 61000-4-4
Alimentare: test de imunitate la tranzitorii rapizi, nivel 3, 2 kV, conform EN/IEC 61000-4-4
Comunicare: test de imunitate la supratensiune (mod comun), Nivel 3, 1 kV, conform EN/IEC 61000-4-5
Alimentare cu energie electrică: test de imunitate la supratensiune (mod comun), Nivel 3, 2 kV, conform EN/IEC 61000-4-5
