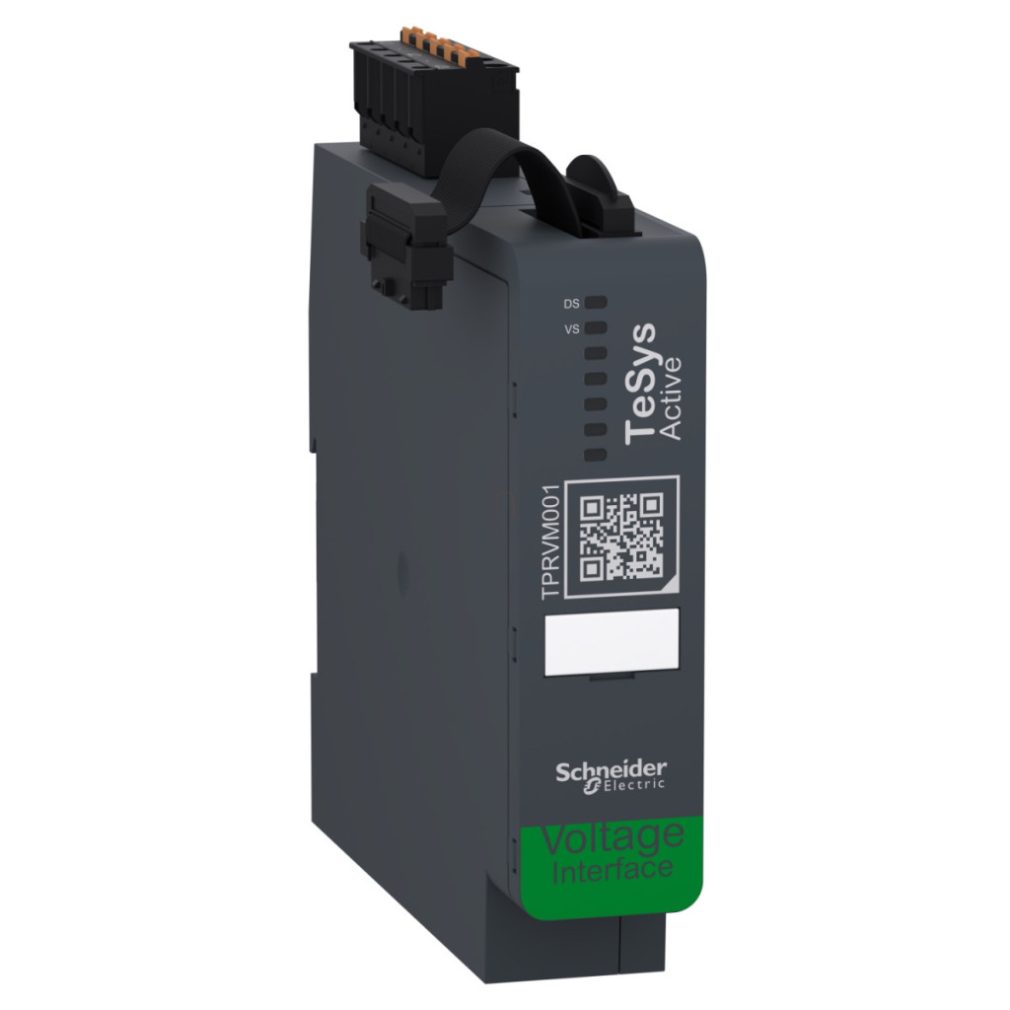

Modulul de interfață de tensiune TPRVM001, parte a gamei de produse TeSys island de la Schneider Electric, oferă o soluție profesională pentru sarcinile de monitorizare a tensiunii în sistemele industriale. Acest dispozitiv compact este o alegere excelentă pentru profesioniștii care doresc informații precise și fiabile despre tensiunea rețelei electrice, asigurând astfel funcționarea stabilă a sistemului și optimizarea eficienței energetice. Caracteristicile cheie ale modulului TPRVM001 includ monitorizarea tensiunii rețelei care alimentează insula și transmiterea valorii tensiunii către cuplajul de magistrală, ceea ce permite urmărirea performanței și a consumului de energie. Dispozitivul este capabil să monitorizeze tensiunile fază-neutru sau fază-fază în sistemele monofazate și tensiunile în sistemele trifazate fără conexiune neutră (N). De asemenea, calculează valoarea efectivă a tensiunilor de fază, determină secvența de fază și frecvența fundamentală și identifică nivelul și durata căderilor și creșterilor de tensiune. Modulul TPRVM001 este compatibil cu cuplajul de magistrală TPRBC și are o tensiune nominală de funcționare de 690 V c.a. în intervalul de frecvență 47-63 Hz. Tensiunea sa de izolare este de 690 V, în conformitate cu IEC 61010-1, în timp ce tensiunea nominală de impuls rezistentă este de 6 kV, care este, de asemenea, conformă cu IEC 61010-1. Dispozitivul aparține categoriei de supratensiune III. Tipul său de monitorizare acoperă tensiunea de fază de la 100 la 690 V, frecvența de fază de la 47 la 63 Hz și secvența de fază. Precizia măsurării este de ±5% pentru tensiune și ±1 Hz pentru frecvență. Sistemul de semnalizare local al dispozitivului este format din două LED-uri: un LED verde/roșu indică starea dispozitivului (DS), iar un alt LED verde/roșu indică starea tensiunii (VS). Modulul este alimentat de cuplajul de magistrală cu 24 V CC. Consumul de energie este de numai 2 mA, iar disiparea maximă de energie este de 0,5 W, asigurând o funcționare eficientă din punct de vedere energetic. Dispozitivul este conform cu standardele IEC 61010-2-201, UL 61010-2-201 și CSA C22.2 Nr. 61010-2-201 și are certificare CSA, UL și (în așteptare) EAC. Modulul TPRVM001 poate fi montat orizontal sau vertical pe o șină simetrică de 35 mm. Intrarea de măsurare este echipată cu terminale cu arc detașabile care permit conectarea a 3 cabluri în diferite variante: 0,2-2,5 mm² (AWG 24-14) rigide, 0,2-2,5 mm² (AWG 24-14) flexibile fără capete de cablu sau 0,25-2,5 mm² (AWG 22-14) flexibile cu capete de cablu. Modulul are dimensiuni compacte: lățime 25 mm, înălțime 118 mm, adâncime 114 mm și o greutate netă de numai 0,159 kg.
Insula Schneider Electric TeSys - TPRVM001 - date tehnice interfață de tensiune
Caracteristici cheie
Familia de produse: TeSys
Denumirea produsului: TeSys island
Denumire scurtă a dispozitivului: TPRVM
Tipul produsului sau componentului: Modul de interfață de tensiune
Descrierea dispozitivului: Monitorizarea tensiunii de alimentare a insulei, transmiterea tensiunii către cuplajul de magistrală pentru a permite monitorizarea consumului de energie și putere
Funcțiile modulului
Monitorizarea tensiunilor în sisteme monofazate L-N sau L-L
Monitorizarea tensiunilor în sisteme trifazate fără conexiune neutră N
Tensiuni de fază RMS, secvența fazelor de tensiune, calcularea frecvenței fundamentale
Identificarea nivelurilor și duratelor de cădere și creștere a tensiunii
Parametri electrici
Compatibilitate produs: Cuplaj de magistrală TPRBC
Tensiune nominală de funcționare [Ue]: 690 V c.a. 47...63 Hz
Tensiune nominală de izolare [Ui]: 690 V în conformitate cu IEC 61010-1
Tensiune nominală de impuls [Uimp]: 6 kV în conformitate cu IEC 61010-1
Categorie de supratensiune: III
Tip de monitorizare: Tensiune de fază 100...690 V, Frecvență de fază 47...63 Hz, Secvență de fază
Precizie de măsurare: Tensiune: +/- 5%, Frecvență: +/- 1 Hz
Indicație locală: 1 LED (verde/roșu) DS (starea dispozitivului), 1 LED (verde/roșu) VS (starea tensiunii)
Date suplimentare
Tensiune nominală de alimentare [Us]: 24 V CC, furnizată de cuplajul de magistrală
Consum de curent: 2 mA
Disipare de putere: maximum 0,5 W
Standarde: IEC 61010-2-201, UL 61010-2-201, CSA C22.2 Nr. 61010-2-201
Certificări ale produsului: CSA, UL, EAC (în curs de obținere)
Metodă de montare: orizontală și verticală (șină simetrică de 35 mm)
Conexiuni și dimensiuni
Conexiuni - blocuri terminale: Intrare contor: bloc terminal cu arc detașabil, 3 cabluri, diverse modele: 0,2...2,5 mm² (AWG 24...AWG 14) rigid, 0,2...2,5 mm² (AWG 24...AWG 14) fără capăt de cablu flexibil, 0,25...2,5 mm² (AWG 22...AWG 14) cu capăt de cablu flexibil
Lățime: 25 mm
Înălțime: 118 mm
Adâncime: 114 mm
Condiții de mediu
Temperatura ambiantă de depozitare: -25...70 °C
Temperatură ambiantă de funcționare: -10...60 °C
Umiditate relativă: 5...95%
Altitudine de funcționare: 0...2000 m, fără reducerea performanței
Grad de protecție IP: IP20
Grad de poluare: 2
Tratament de protecție: TC
Rezistență la foc: 960 °C în conformitate cu UL 94
Rezistență la impact: 15 gn (durată = 11 ms) conform IEC 60068-2-27
Rezistență la vibrații: 1,5 mm vârf la vârf (f= 3...13 Hz) conform IEC 60068-2-6, 1 gn (f= 13...200 Hz) conform IEC 60068-2-6
Compatibilitate electromagnetică: Descărcare electrostatică, nivel 3, 8 kV aer, 6 kV contact, în conformitate cu EN/IEC 61000-4-2, Câmpuri RF radiate, nivel 3, 10 V/m, în conformitate cu EN/IEC 61000-4-3, Circuit de tensiune de rețea: protecție împotriva tranzitorilor rapizi, nivel 3, 2 kV, în conformitate cu EN/IEC 61000-4-4, Circuit de tensiune de rețea: protecție împotriva supratensiunii (mod comun), nivel 3, 2 kV, în conformitate cu EN/IEC 61000-4-5.
