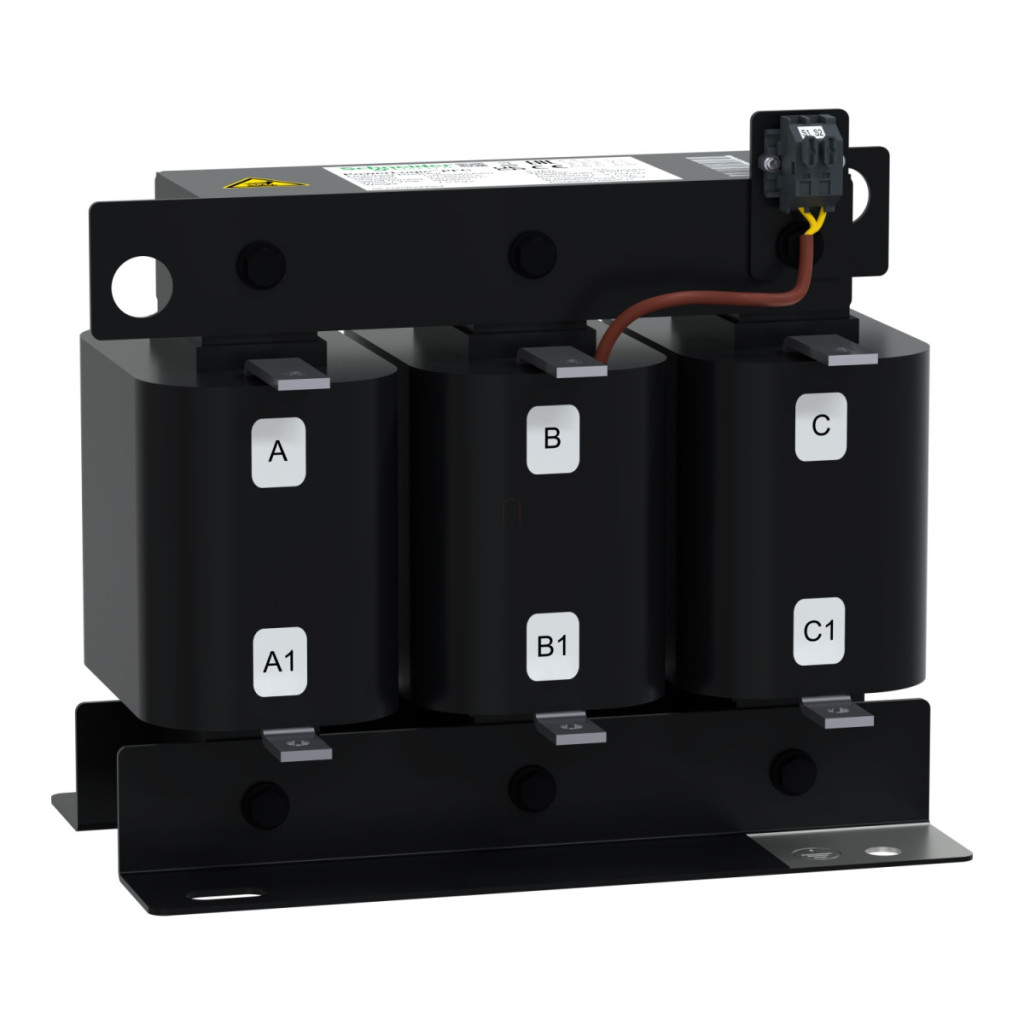

Reactorul detunat antiarmonic PFC Schneider Electric PowerLogic LVR05065A40T este o bobină de șoc de înaltă calitate, de 6,5 kvar, proiectată special pentru rețelele de 400 V c.a. 50 Hz. Reglat la 210 Hz (ordine de reglare 4,2 - 5,7%), acest dispozitiv gestionează eficient armonicele, ceea ce este esențial în rețelele electrice industriale și comerciale moderne. Ca parte a seriei PowerLogic, acest dispozitiv DR (reactor detunat) este soluția perfectă pentru îmbunătățirea calității rețelei. Dispozitivul are o inductanță de 4,727 mH cu o toleranță de ±5% pe fază, asigurând o funcționare stabilă. Pierderea maximă de putere este de numai 100 W, ceea ce îl face remarcabil în ceea ce privește eficiența energetică. LVR05065A40T are un curent fundamental de 9,4 A și un curent RMS de 11,4 A, ceea ce demonstrează capacitatea sa de încărcare și fiabilitatea. Dispozitivul are o clasă de izolație electrică H, cu o tensiune nominală de izolație de 1,1 kV și o tensiune de testare dielectrică de 4 kV (în timpul unui test de 1 minut la 50 Hz). Spectrul său de curent armonic este de 2,9% x I3, 67,8% x I5, 18,6% x I7, 6,2% x I11, ceea ce demonstrează capacitatea sa de a gestiona diferite frecvențe armonice. Schneider Electric LVR05065A40T are un curent de rezistență dinamică de 2,2 x Isc și un curent termic convențional în aer liber de 2 A la 250 V CA 50 Hz. Produsul are un grad de protecție IP00, este proiectat pentru instalare în interior și funcționează cu răcire prin convecție forțată. În ceea ce privește dimensiunile, PowerLogic LVR05065A40T are o înălțime de 220 mm, o lățime de 240 mm, o adâncime de 160 mm și un centru de montare de 200 x 125 mm. Punctul său de conectare este de tip terminal pad. Temperatura ambiantă de funcționare a dispozitivului este între 0-55 °C la altitudini de până la 1000 m deasupra nivelului mării și între 0-50 °C la altitudini între 1000 și 2000 m. Specificații pentru temperatura medie a mediului: 50 °C (medie pe 24 de ore) și 40 °C (medie anuală) până la o altitudine de 1000 m, și 45 °C (medie pe 24 de ore) și 35 °C (medie anuală) la altitudini între 1000 și 2000 m. Toleranța sa la umiditate relativă este de 20-80% și poate rezista la 250 de ore de testare cu spray de sare (400 V/50 Hz). Reactorul detunat antiarmonic PFC Schneider Electric PowerLogic LVR05065A40T este fabricat în conformitate cu standardul IEC 60068, asigurând conformitatea cu cerințele internaționale de calitate.
Reactoare detunate Schneider Electric SAH - LVR05065A40T - Bobină de șoc Varplus 5,7% (215 Hz) 6,5 kvar 400/415 V 50 Hz date tehnice
Caracteristici principale
Familia de produse: PowerLogic
Denumire scurtă a dispozitivului: DR
Tipul produsului sau al componentei: Bobină de șoc
Frecvența rețelei: 50 Hz
Putere reactivă: 6,5 kvar la 400 V c.a. 50 Hz
Tensiune nominală de rețea: 400 V c.a. 50 Hz
Domeniu de reglare: 4,2 - 210 Hz - 5,7% - 50 Hz
Informații suplimentare
Pierdere maximă de putere: 100 W
Valoarea inductanței: 4,727 mH
Toleranța inductanței: -5% până la 5% pe fază
Curent de bază: 9,4 A
Curent RMS: 11,4 A
Clasa de izolație electrică: Clasa H
Tensiune nominală de izolație: 1,1 kV
Tensiune de încercare dielectrică: 4 kV 50 Hz timp de 1 minut
Curent continuu maxim: 1,3 x I1
Spectru de curent armonic: 2,9% x I3, 67,8% x I5, 18,6% x I7, 6,2% x I11
Curent de rezistență dinamică: 2,2 x Isc
Flux termic convențional în aer liber: 2 A la 250 V CA 50 Hz
Tipul de instalare: Instalare în interior
Tipul de răcire: Convecție forțată
Conexiuni: Terminal pad
Centru de montare: 200 x 125 mm
Caracteristici fizice
Înălțime: 220 mm
Lățime: 240 mm
Adâncime: 160 mm
Condiții de mediu
Standarde: IEC 60068
Grad de protecție IP: IP00
Altitudine de funcționare: <= 2000 m
Temperatură ambiantă de funcționare: 0...55 °C <= 1000 m altitudine, 0...50 °C > 1000...2000 m altitudine
Temperatura medie ambiantă în timpul funcționării:
50 °C <= 1000 m altitudine (medie pe 24 de ore)
40 °C <= 1000 m altitudine (medie pe 1 an)
45 °C > 1000...2000 m altitudine (medie pe 24 de ore)
35 °C > 1000...2000 m altitudine (medie pe 1 an)
Rezistență climatică: Umiditate relativă: 20...80%, Spray cu sare (400 V/50 Hz): 250 ore
