Reactorul antiarmonic detunat Schneider Electric PowerLogic PFC seria LVR05250A40T este un dispozitiv electric special conceput pentru a rezolva problemele armonice și pentru a îmbunătăți factorul de putere în aplicații industriale și comerciale. Acest dispozitiv, cu o putere nominală de 25 kvar și proiectat pentru o rețea de 400 V c.a. 50 Hz, este ideal pentru utilizarea în medii în care prezența armonicelor poate cauza probleme în sistemul electric. Bobina de șoc LVR05250A40T este reglată la 210 Hz, ceea ce corespunde unei ordini de reglare de 4,2, cu o valoare a impedanței de 5,7% la 50 Hz. Acest dispozitiv previne în mod eficient rezonanțele între bateriile de condensatoare și rețea, care ar putea provoca supracurenți și supratensiuni dăunătoare. Produsul are o inductanță de 1,227 mH cu o toleranță de ±5% pe fază, asigurând o funcționare precisă și fiabilă în diverse condiții de încărcare. Bobina de șoc are o serie de caracteristici tehnice avansate care asigură funcționarea sa robustă și de lungă durată. Izolația electrică de clasa H și tensiunea nominală de izolație de 1,1 kV oferă o protecție excelentă. Tensiunea de testare dielectrică este de 4 kV la 50 Hz timp de 1 minut, ceea ce indică calitatea înaltă a produsului. Curentul nominal de bază este de 36,1 A, în timp ce curentul nominal RMS este de 44 A. Detaliile spectrului curentului armonic sunt următoarele: 2,9% x I3, 67,8% x I5, 18,6% x I7 și 6,2% x I11, ceea ce arată cât de eficient gestionează dispozitivul diferite ordine de armonici. Bobina de șoc Schneider Electric PowerLogic LVR05250A40T este potrivită numai pentru instalarea în interior și are un grad de protecție IP00. Răcirea este asigurată prin convecție forțată, asigurând o disipare adecvată a căldurii. Conectarea se face prin terminale cu plăcuțe, cu o distanță între punctele de montare de 200 x 125 mm. Dimensiunile fizice ale dispozitivului sunt: înălțime 220 mm, lățime 240 mm, adâncime 160 mm. Conform specificațiilor mediului de funcționare, dispozitivul poate fi utilizat la o temperatură ambiantă de 0-55 °C la o altitudine de până la 1000 m deasupra nivelului mării sau între 0-50 °C la o altitudine de 1000-2000 m. Dispozitivul poate rezista la o umiditate ambientală de 20-80% și la un test de pulverizare cu sare de 250 de ore (400 V/50 Hz). Este fabricat în conformitate cu standardul IEC 60068, care garantează o calitate și o fiabilitate ridicate chiar și în medii industriale.

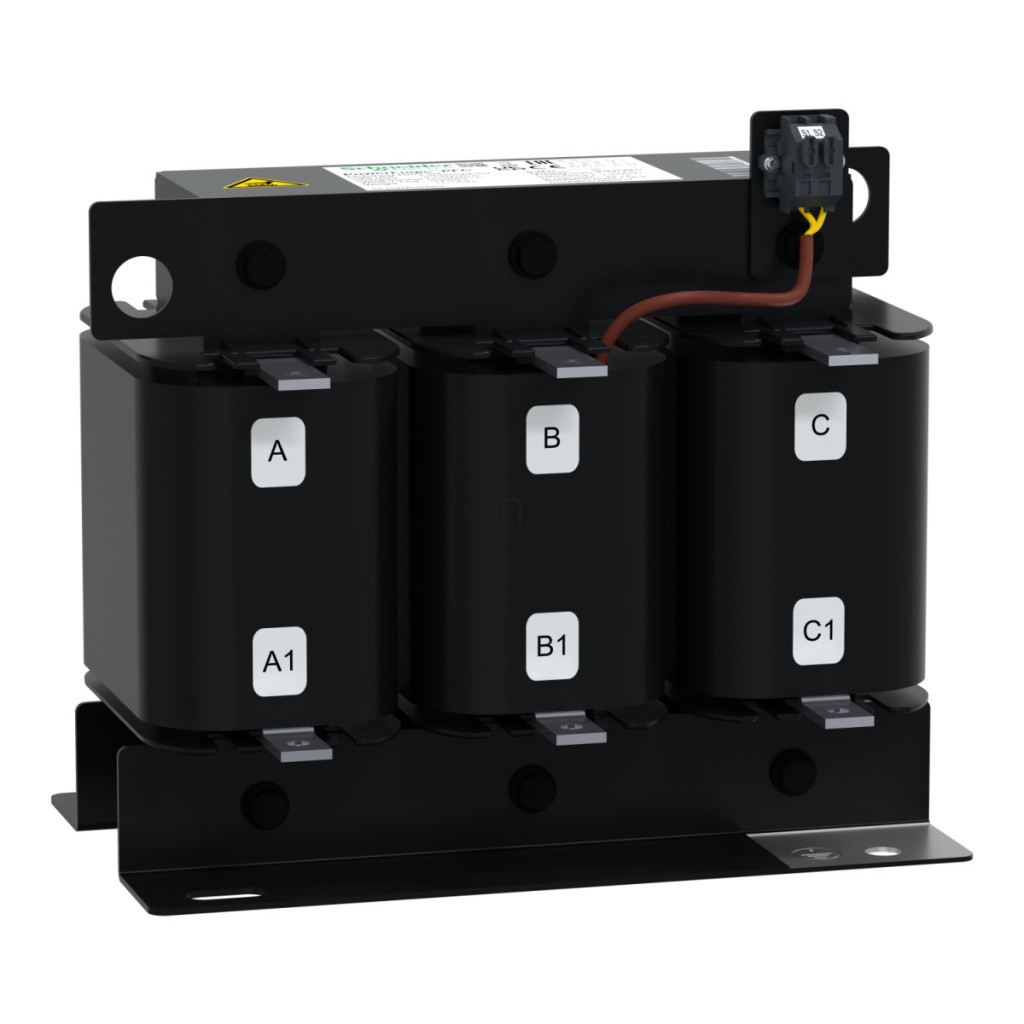

Reactoare detunate Schneider Electric SAH - LVR05250A40T - Bobină de șoc Varplus 5,7% (215 Hz) 25 kvar 400/415V 50Hz date tehnice
Caracteristici principale
Familia de produse: PowerLogic
Denumire scurtă a dispozitivului: DR
Tipul produsului sau al componentei: Bobină de șoc
Frecvența rețelei: 50 Hz
Putere reactivă: 25 kvar la 400 V CA 50 Hz
Tensiunea nominală a rețelei: 400 V c.a. 50 Hz
Domeniu de reglare: 4,2 - 210 Hz - 5,7 % - 50 Hz
Caracteristici suplimentare
Pierdere de putere (max.): 200 W Valoare inductanță: 1,227 mH Toleranță inductanță: -5% - +5% pe fază Curent armonic fundamental: 36,1 A Valoare curent RMS: 44 A Clasa de izolație electrică: Clasa H Tensiune nominală de izolare [Ui]: 1,1 kV Tensiune de testare dielectrică: 4 kV 50 Hz 1 minut Curent continuu maxim [Imp]: 1,3 x I1 Spectru de curent armonic: 2,9% x I3, 67,8% x I5, 18,6% x I7, 6,2% x I11
Curent de rezistență dinamică: 2,2 x Isc
Flux de căldură convențional în aer liber [Ith]: 2 A la 250 V c.a. 50 Hz
Tip de instalare: Instalare interioară
Tip de răcire: Răcire forțată
Conexiuni - terminale: Terminal pad
Centru de montare: 200 x 125 mm
Înălțime: 220 mm
Lățime: 240 mm
Adâncime: 160 mm
Caracteristici de mediu
Standarde: IEC 60068
Grad de protecție IP: IP00
Altitudine de funcționare deasupra nivelului mării: <= 2000 m
Temperatura aerului ambiant în timpul funcționării: 0...55 °C <= 1000 m, 0...50 °C > 1000...2000 m
Temperatura medie a aerului ambiant în timpul funcționării: 50 °C <= 1000 m (medie pe 24 de ore), 40 °C <= 1000 m (medie pe 1 an), 45 °C > 1000...2000 m (medie pe 24 de ore), 35 °C > 1000...2000 m (medie pe 1 an) Rezistență climatică: Umiditate relativă: 20...80 %, Ceață salină (400 V/50 Hz): 250 ore
