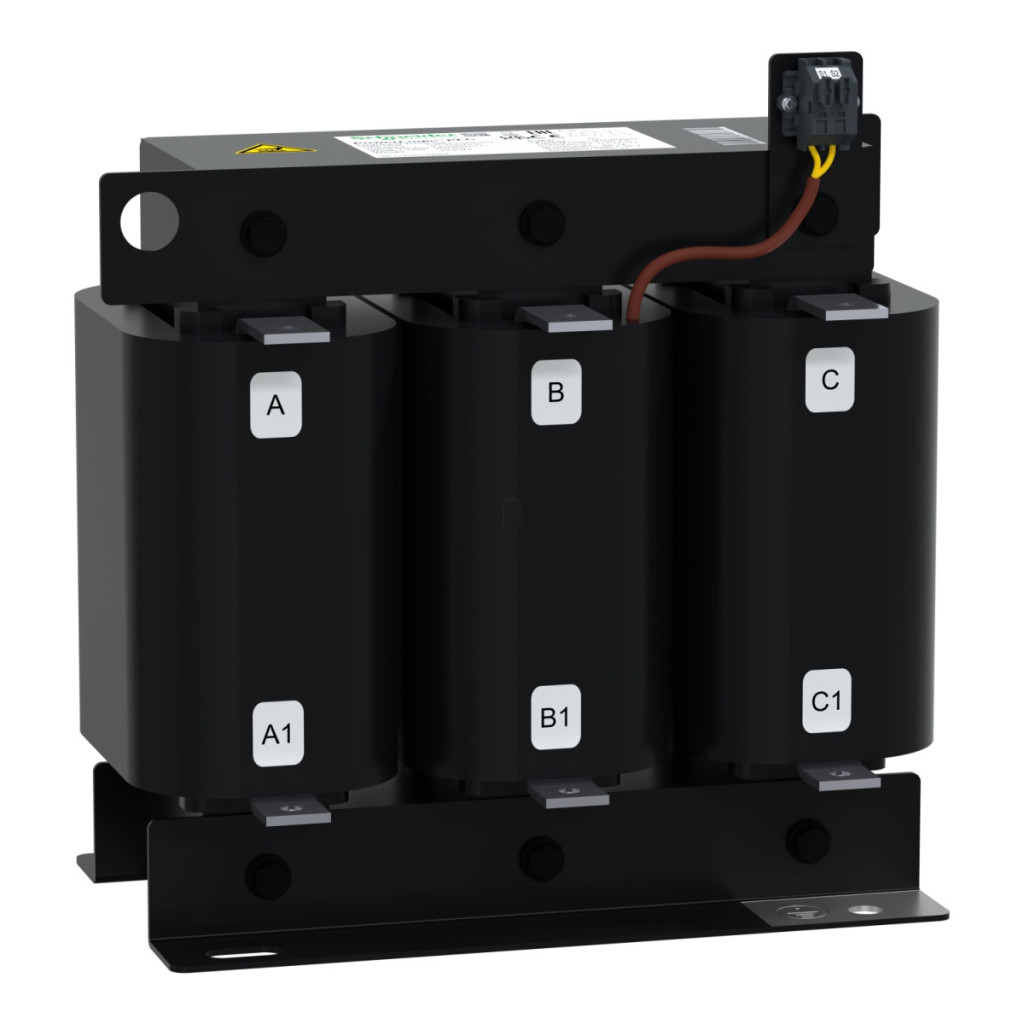

Reactorul detunat Schneider Electric PowerLogic PFC (LVR05500A40T) este un dispozitiv profesional de îmbunătățire a calității energiei electrice, conceput special pentru aplicații industriale și comerciale. Această bobină antiarmonică are o putere reactivă nominală de 50 kvar pe o rețea de 400 V c.a. 50 Hz și este reglată la 210 Hz, ceea ce corespunde unei ordini de reglare de 4,2 (5,7% la 50 Hz). Funcția principală a dispozitivului din seria PowerLogic, denumit DR (Detuned Reactor), este de a filtra armonicele și de a proteja condensatoarele. Dispozitivul are o inductanță de 0,614 mH pe fază, cu o toleranță de ±5%. Pierderea maximă de putere este de 320 W. Curentul nominal armonic fundamental este de 72,2 A, iar curentul efectiv (RMS) este de 88 A. Dispozitivul aparține clasei de izolație H, are o tensiune nominală de izolație de 1,1 kV și o tensiune de testare dielectrică de 4 kV (50 Hz, 1 minut). Curentul său continuu maxim poate fi de 1,3 ori mai mare decât curentul fundamental. Caracteristicile spectrului de curent armonic sunt: 2,9% x I3, 67,8% x I5, 18,6% x I7 și 6,2% x I11. Capacitatea sa dinamică de încărcare a curentului este de 2,2 x Isc, iar curentul său termic convențional în aer liber este de 2 A la 250 V CA 50 Hz. Bobina de șoc PowerLogic PFC este proiectată numai pentru utilizare în interior, răcită prin flux de aer forțat. Este conectată prin terminale plate, cu puncte de montare distanțate la 200 x 125 mm. Dimensiuni: 270 mm înălțime, 260 mm lățime și 200 mm adâncime. Dispozitivul are un grad de protecție IP00, ceea ce înseamnă că nu este protejat împotriva contactului și a prafului, deci trebuie instalat într-o incintă adecvată. Bobina de șoc Schneider Electric LVR05500A40T poate fi utilizată la altitudini de până la 2000 de metri deasupra nivelului mării. Intervalul său de temperatură de funcționare este de 0-55 °C până la 1000 de metri și 0-50 °C între 1000 și 2000 de metri. Dispozitivul poate rezista la o umiditate relativă de 20-80% și la un test de pulverizare cu sare de 250 de ore (400 V/50 Hz). Dispozitivul este conform cu standardul IEC 60068 și, în ciuda designului său compact, este robust și conceput pentru a fi utilizat în medii industriale. Această bobină de șoc este alegerea ideală pentru medii în care există o distorsiune armonică semnificativă și în care este important să se protejeze condensatoarele și să se îmbunătățească calitatea rețelei electrice.
Reactoare detunate Schneider Electric SAH - LVR05500A40T - Bobină de șoc Varplus 5,7% (215 Hz) 50 kvar 400/415V 50Hz date tehnice
Caracteristici principale
Familia de produse: PowerLogic
Denumire scurtă a dispozitivului: DR
Tipul produsului sau al componentei: Bobină de șoc
Frecvența rețelei: 50 Hz
Valoarea puterii reactive: 50 kvar (400 V c.a. 50 Hz)
Tensiunea nominală a rețelei: 400 V c.a. 50 Hz
Domeniu de reglare: 4,2 - 210 Hz - 5,7% - 50 Hz
Date suplimentare
Pierdere maximă de putere: 320 W Valoare inductanță: 0,614 mH Toleranță inductanță: între -5% și +5% pe fază Curent armonic fundamental: 72,2 A Curent RMS: 88 A
Clasa de izolație electrică: Clasa H
Tensiune nominală de izolație: 1,1 kV
Tensiune de testare dielectrică: 4 kV 50 Hz timp de 1 minut
Curent continuu maxim: 1,3 x I1
Spectru de curent armonic: 2,9% x I3, 67,8% x I5, 18,6% x I7, 6,2% x I11
Curent de rezistență dinamică: 2,2 x Isc
Curent termic convențional de răcire cu aer liber: 2 A (250 V CA 50 Hz)
Tip de instalare: Instalare în interior
Tip de răcire: Convecție forțată
Puncte de conectare: Conector plat
Distanță de montare: 200 x 125 mm
Dimensiuni
Înălțime: 270 mm
Lățime: 260 mm
Adâncime: 200 mm
Date de mediu
Standarde: IEC 60068
Grad de protecție IP: IP00
Altitudine de funcționare: <= 2000 m
Interval de temperatură ambiantă: 0-55 °C (<= 1000 m), 0-50 °C (> 1000...2000 m)
Temperatura medie ambiantă: 50 °C (<= 1000 m, medie pe 24 de ore), 40 °C (<= 1000 m, medie pe 1 an), 45 °C (> 1000...2000 m, medie pe 24 de ore), 35 °C (> 1000...2000 m, medie pe 1 an) Rezistență climatică: Umiditate relativă: 20-80 %, Ceață salină (400 V/50 Hz): 250 ore
