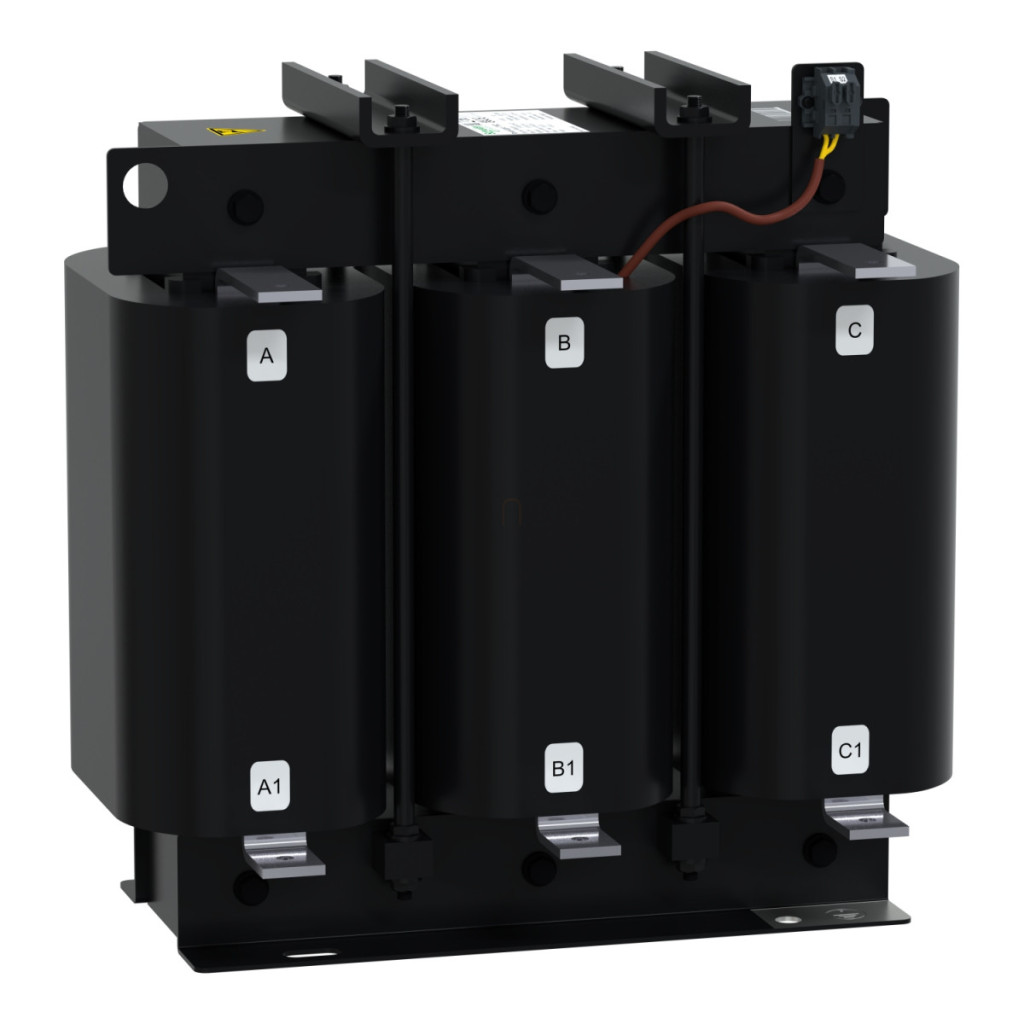

Reactorul antiarmonic (reactor detunat) LVR05X00A40T din gama de produse PowerLogic de la Schneider Electric este un dispozitiv special reglat, conceput pentru a rezolva problemele cauzate de armonici în rețelele electrice ale instalațiilor industriale și comerciale. Cu o putere reactivă nominală de 100 kvar și proiectat pentru o tensiune de rețea de 400 V CA 50 Hz, acest component este deosebit de avantajos în aplicații în care este necesară îmbunătățirea calității rețelei și compensarea puterii reactive. Bobina antiarmonică PowerLogic LVR05X00A40T funcționează cu un raport de reglare de 4,2, adică reglată la 210 Hz (5,7% comparativ cu 50 Hz), filtrând astfel în mod eficient armonicele dăunătoare generate în rețea. Dispozitivul are parametri tehnici remarcabili: inductanță de 0,307 mH, toleranță de inductanță de ±5% pe fază, curent armonic fundamental de 144,3 A și curent RMS de 176,1 A. Designul robust al dispozitivului, izolația electrică de clasa H și tensiunea nominală de izolație de 1,1 kV asigură o funcționare fiabilă pe termen lung, chiar și în medii în care distorsiunea armonică reprezintă o provocare semnificativă. Bobina de șoc Schneider Electric LVR05X00A40T are un spectru specific de curent armonic: 2,9% x I3, 67,8% x I5, 18,6% x I7 și 6,2% x I11, ceea ce îi permite să asigure atenuarea exact la frecvențele armonice potrivite. Designul său intern este susținut de răcirea prin convecție forțată, care asigură o disipare adecvată a căldurii chiar și la o pierdere maximă de putere de 480 W. Dispozitivul cu clasă de protecție IP00 este potrivit pentru instalarea în interior și poate fi utilizat la temperaturi ambientale cuprinse între 0 și 55 °C și la altitudini de până la 2000 de metri deasupra nivelului mării. Funcționarea într-o gamă largă de condiții climatice este asigurată de o toleranță la umiditate relativă de 20-80% și 250 de ore de rezistență la pulverizare cu sare (la 400 V/50 Hz). Cu dimensiuni de 350 mm x 350 mm x 220 mm și o greutate de 46 kg, bobina de șoc PowerLogic LVR05X00A40T oferă o soluție compactă, dar robustă. Dispozitivul are un centru de montare de 200 x 125 mm și o conexiune cu bloc terminal înșurubat. Această bobină de șoc este recomandată în special pentru instalațiile în care funcționează baterii de condensatoare și este important să se protejeze calitatea rețelei de armonici și să se crească eficiența compensării puterii reactive. Produsul Schneider Electric LVR05X00A40T ajută la evitarea suprasolicitării, rezonanțelor și a altor probleme de rețea cauzate de armonici.
Reactoare detunate Schneider Electric SAH - LVR05X00A40T - Reactor detunat Varplus 5,7% (215 Hz) 100 kvar 400/415 V 50 Hz Date tehnice
Caracteristici cheie
Familia de produse: PowerLogic
Denumire scurtă a dispozitivului: DR
Tipul produsului sau al componentei: Bobină de șoc reglată
Frecvența rețelei: 50 Hz
Valoarea puterii reactive: 100 kvar pe rețea de 400 V c.a. 50 Hz
Tensiune nominală de rețea: 400 V c.a. 50 Hz
Domeniu de reglare: 4,2 - 210 Hz - 5,7% - 50 Hz
Informații suplimentare
Pierdere de putere (max): 480 W
Valoarea inductanței: 0,307 mH
Toleranța inductanței: între -5% și +5% pe fază
Curent armonic fundamental: 144,3 A
Valoarea curentului RMS: 176,1 A
Clasa de izolație electrică: Clasa H
Tensiune nominală de izolație [Ui]: 1,1 kV
Tensiune de încercare dielectrică: 4 kV 50 Hz timp de 1 minut
Curent continuu maxim [Imp]: 1,3 x I1
Spectru de curent armonic: 2,9 % x I3
67,8 % x I5
18,6 % x I7
6,2 % x I11
Curent de rezistență dinamică: 2,2 x Isc
Curent termic convențional în aer liber [Ith]: 2 A la 250 V CA 50 Hz
Tip de instalare: Instalare în interior
Tip de răcire: Convecție forțată
Conexiuni: Conexiune bloc terminal
Centru de montare: 200 x 125 mm
Înălțime: 350 mm
Lățime: 350 mm
Adâncime: 220 mm
Parametri de mediu
Standarde: IEC 60068
Grad de protecție IP: IP00
Altitudine de funcționare: <= 2000 m
Temperatura ambiantă în timpul funcționării:
0...55 °C <= 1000 m altitudine
0...50 °C > 1000...2000 m altitudine
Temperatura medie ambiantă în timpul funcționării:
50 °C <= 1000 m altitudine (medie pe 24 de ore)
40 °C <= 1000 m altitudine (medie pe 1 an)
45 °C > 1000...2000 m altitudine (medie pe 24 de ore)
35 °C > 1000...2000 m altitudine (medie pe 1 an)
Rezistență climatică:
Umiditate relativă: 20...80%
Spray cu sare (400 V/50 Hz): 250 ore
