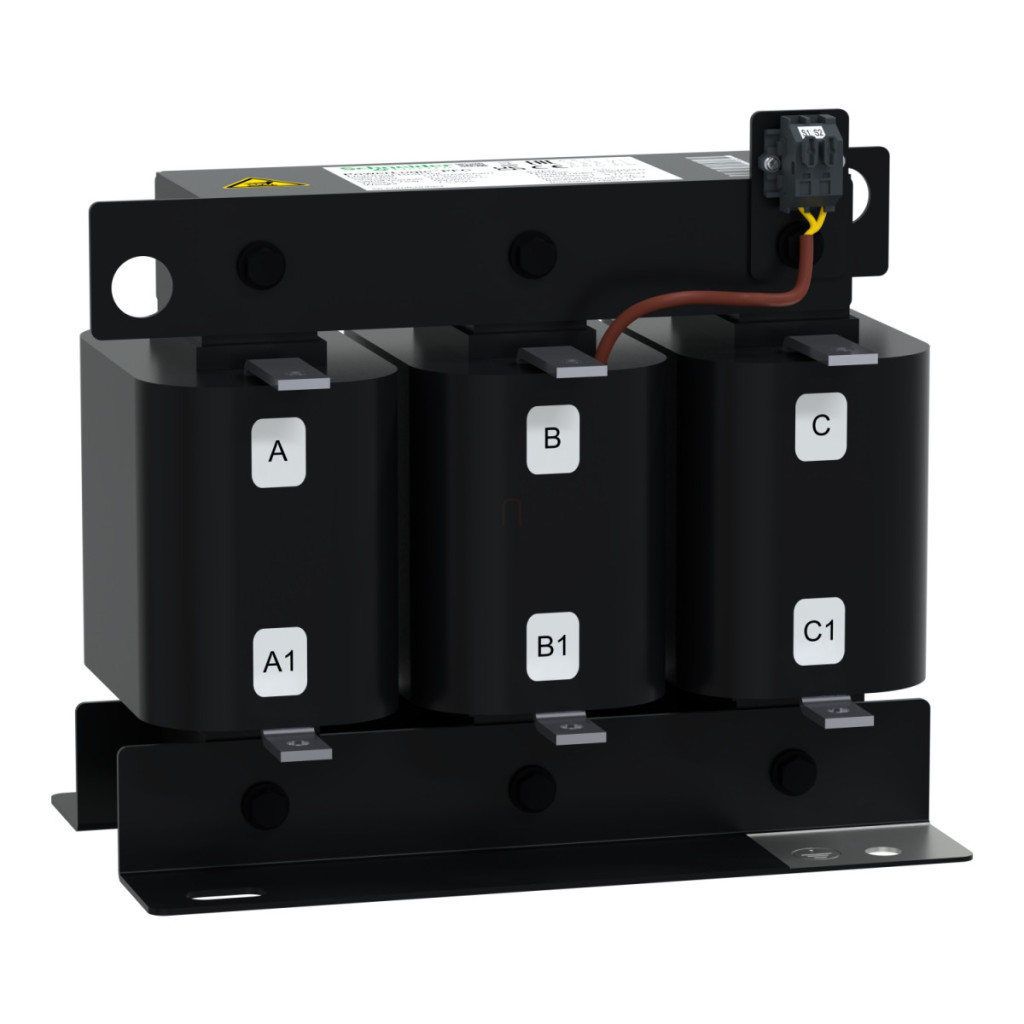

Reactorul antiarmonic Schneider Electric PowerLogic PFC, model LVR07065A40T, este o bobină de șoc reglată de 6,5 kvar, 190 Hz, proiectată pentru rețele de 50 Hz, 400 V. Acest dispozitiv profesional de compensare este conceput special pentru a oferi protecție împotriva armonicelor, asigurând în același timp o compensare eficientă a puterii reactive în medii industriale. Ca parte a gamei de produse PowerLogic, această bobină de supresie cu clasificare DR are o ordine de reglare de 3,8 (reprezentând o reglare de 7% la 50 Hz), ceea ce o face ideală pentru rețelele electrice în care distorsiunea armonică reprezintă o problemă. Dispozitivul are o inductanță de 5,775 mH, cu o toleranță de ±5% pe fază, și funcționează cu un curent armonic fundamental de 9,4 A (10,1 A RMS). Produsul are protecție IP00, ceea ce înseamnă că poate fi utilizat numai într-un mediu protejat corespunzător și este recomandat pentru instalare în interior. Este echipat cu un sistem de răcire cu convecție forțată care asigură o disipare adecvată a căldurii până la o temperatură ambiantă de 55 °C (până la 1000 m deasupra nivelului mării). Schneider LVR07065A40T are un design extrem de robust: are o tensiune de izolare de 1,1 kV și poate rezista la o tensiune de testare dielectrică de 4 kV (50 Hz, 1 minut). Capacitatea sa de suprasarcină este demonstrată de capacitatea sa de a rezista în mod continuu la până la 1,2 ori curentul nominal și 2,2 ori curentul dinamic. Dispozitivul este fabricat cu izolație electrică de clasa H, care asigură o rezistență ridicată la temperatură. Spectrul său de curent armonic este documentat în detaliu: 3,7% I3, 38,2% I5, 13,6% I7 și 4,9% I11, permițând dimensionarea precisă pentru a compensa distorsiunile armonice. Dimensiunile fizice ale produsului sunt compacte: 220 mm înălțime, 240 mm lățime și 160 mm adâncime, ceea ce facilitează instalarea chiar și în dulapuri de comutație cu spațiu limitat. Centrul de montare este de 200 x 125 mm, iar conexiunea este un bloc terminal de tip pad. Conform specificațiilor pentru mediul de funcționare al dispozitivului, acesta poate fi utilizat la altitudini de până la 2000 de metri deasupra nivelului mării și poate funcționa într-un interval larg de temperaturi: între 0-55 °C până la 1000 de metri și între 0-50 °C între 1000 și 2000 de metri. Umiditatea relativă trebuie să fie între 20-80%, iar echipamentul poate rezista până la 250 de ore de expunere la ceață salină. Bobina de șoc Schneider Electric PowerLogic LVR07065A40T este fabricată în conformitate cu standardul IEC 60068, care garantează o calitate și o fiabilitate ridicate pentru utilizatorii profesioniști.
Reactoare detunate Schneider Electric SAH - LVR07065A40T - Varplus Reactor detunat 7% (190 Hz) 6,5 kvar 400/415 V 50 Hz date tehnice
Caracteristici principale
Familia de produse: PowerLogic
Denumire scurtă a dispozitivului: DR
Tipul produsului sau al componentei: Bobină de șoc reglată
Frecvența rețelei: 50 Hz
Putere reactivă: 6,5 kvar la 400 V c.a. 50 Hz
Tensiune nominală de rețea: 400 V c.a. 50 Hz
Interval de reglare: 3,8 - 190 Hz - 7% - 50 Hz
Date suplimentare
Pierdere de putere (max): 100 W
Valoarea inductanței: 5,775 mH
Toleranța inductanței: între -5% și +5% pe fază
Valoarea curentului armonic fundamental: 9,4 A
Valoarea curentului RMS: 10,1 A
Clasa de izolație electrică: Clasa H
Tensiune nominală de izolație [Ui]: 1,1 kV
Tensiune de încercare dielectrică: 4 kV 50 Hz timp de 1 minut
Curent continuu maxim [Imp]: 1,2 × I1
Spectru curent armonic: 3,7% × I3, 38,2% × I5, 13,6% × I7, 4,9% × I11
Supracurent dinamic: 2,2 × Isc
Curent termic convențional în aer liber [Ith]: 2 A la 250 V c.a. 50 Hz
Tip de instalare: Instalare în interior
Tip de răcire: Convecție forțată
Conexiuni - blocuri terminale: Bloc terminal
Centru de montare: 200 × 125 mm
Înălțime: 220 mm
Lățime: 240 mm
Adâncime: 160 mm
Parametri de mediu
Standarde: IEC 60068
Grad de protecție IP: IP00
Altitudine de funcționare: <= 2000 m
Temperatura ambiantă în timpul funcționării: 0...55 °C <= 1000 m, 0...50 °C > 1000...2000 m
Temperatura medie ambiantă în timpul funcționării: 50 °C <= 1000 m (medie pe 24 de ore), 40 °C <= 1000 m (medie pe 1 an), 45 °C > 1000...2000 m (medie pe 24 de ore), 35°C > 1000...2000 m (medie pe 1 an)
Rezistență climatică: Umiditate relativă: 20...80%, Ceață salină (400 V/50 Hz): 250 ore
