Reactorul antiarmonic detunat LVR07500A40T, parte a gamei de produse PowerLogic PFC de la Schneider Electric, este o bobină de șoc de înaltă calitate, concepută special pentru a reduce armonicele din rețea și a îmbunătăți factorul de putere. Acest dispozitiv cu specificații de 50 kvar, 190 Hz (3,8) reglat, 7% 50 Hz 400 V este alegerea ideală pentru instalațiile industriale și comerciale în care îmbunătățirea calității energiei și filtrarea armonicelor sunt o prioritate. Bobina de șoc este o componentă de tip PowerLogic seria DR (reactor detunat), optimizată pentru o frecvență de rețea de 50 Hz. Este proiectată pentru o tensiune de rețea de 400 V c.a. și poate suporta 50 kvar de putere reactivă. Ordinea de reglare 3,8 (190 Hz - 7% - 50 Hz) asigură o filtrare eficientă a armonicelor, în special pentru armonicele de ordinul 5 și 7, care sunt cele mai frecvente probleme în mediile industriale. Spectrul curentului armonic în detaliu: 3,7% x I3, 38,2% x I5, 13,6% x I7 și 4,9% x I11, ceea ce demonstrează clar capacitățile de filtrare ale dispozitivului pe diferite ordine armonice. Parametrii tehnici ai bobinei de șoc sunt impresionanți: are o valoare de inductanță de 0,75 mH, cu o toleranță de inductanță de ±5% pe fază. Valoarea nominală a curentului armonic fundamental este de 72,2 A, în timp ce valoarea nominală a curentului RMS este de 77,9 A. Dispozitivul aparține clasei de izolație electrică H, cu o tensiune nominală de izolație de 1,1 kV și o tensiune de testare dielectrică de 4 kV la 50 Hz timp de 1 minut. Dispozitivul are un curent continuu maxim de 1,2 x I1 și o capacitate de încărcare dinamică de 2,2 x Isc. Curentul termic convențional în aer liber este de 2 A la 250 V c.a. 50 Hz. Pierderea maximă de putere este de 320 W, ceea ce asigură o funcționare extrem de economică. LVR07500A40T este proiectat pentru instalare în interior și dispune de răcire prin convecție forțată. Conectarea se face printr-un terminal pad, cu un centru de montare de 200 x 125 mm. Dimensiunile fizice ale dispozitivului sunt: 270 mm înălțime, 260 mm lățime și 200 mm adâncime. Gradul de protecție IP00 înseamnă că dispozitivul nu are protecție la atingere, astfel încât trebuie asigurată o protecție adecvată în timpul instalării. Altitudinea maximă de funcționare este de 2000 m, iar intervalul de temperatură ambiantă este de 0-55 °C până la o altitudine de 1000 m și de 0-50 °C între 1000 și 2000 m. Temperatura medie a mediului înconjurător sub 1000 m poate fi de 50 °C (medie pe 24 de ore) sau 40 °C (medie anuală), în timp ce între 1000 și 2000 m poate fi de 45 °C (medie pe 24 de ore) sau 35 °C (medie anuală). Rezistența climatică a dispozitivului îi permite să funcționeze la o umiditate relativă de 20-80% și să reziste la un test de pulverizare cu sare de 250 de ore (400 V/50 Hz). Bobina de șoc antiarmonică Schneider Electric LVR07500A40T este alegerea ideală pentru medii în care calitatea energiei și filtrarea armonicelor sunt critice, cum ar fi sistemele de automatizare industrială, centrele de date sau instalațiile cu niveluri ridicate de sarcini neliniare. Instalarea acestui dispozitiv poate reduce sarcina rețelei, îmbunătăți factorul de putere și minimiza problemele cauzate de armonici, cum ar fi supraîncălzirea, rezonanțele dăunătoare sau defectarea prematură a dispozitivelor.

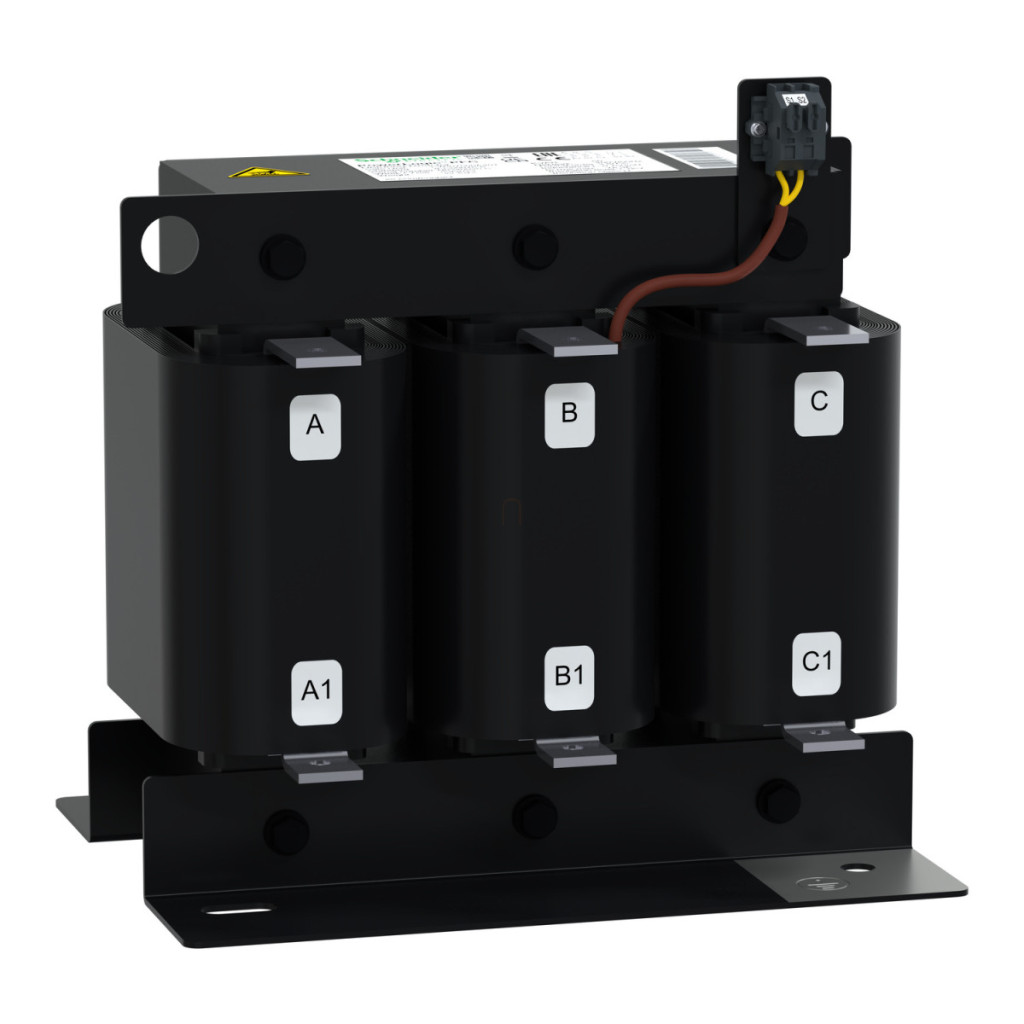

Reactoare detunate Schneider Electric SAH - LVR07500A40T - Bobină de șoc Varplus 7% (190 Hz) 50 kvar 400/415V 50Hz date tehnice
Caracteristici principale
Familia de produse: PowerLogic
Denumire scurtă a dispozitivului: DR
Tipul produsului sau al componentei: Bobină de șoc
Frecvența rețelei: 50 Hz
Putere reactivă: 50 kvar la 400 V c.a. 50 Hz
Tensiune nominală de rețea: 400 V c.a. 50 Hz
Interval de reglare: 3,8 - 190 Hz - 7 % - 50 Hz Informații suplimentare Pierdere de putere (max.): 320 W Valoare inductanță: 0,75 mH Toleranță inductanță: între -5% și +5% pe fază
Curent fundamental nominal: 72,2 A
Curent RMS nominal: 77,9 A
Clasa de izolație electrică: Clasa H
Tensiune nominală de izolație: 1,1 kV
Tensiune de încercare dielectrică: 4 kV 50 Hz timp de 1 minut
Curent continuu maxim: 1,2 x I1
Spectru de curent armonic:
3,7% x I3
38,2% x I5
13,6% x I7
4,9% x I11
Capacitate de încărcare dinamică: 2,2 x Isc
Curent termic convențional în aer liber: 2 A la 250 V c.a. 50 Hz
Tip de instalare: Instalare în interior
Tip de răcire: Convecție forțată
Conexiuni - terminale: Bloc terminal
Centru de montare: 200 x 125 mm
Înălțime: 270 mm
Lățime: 260 mm
Adâncime: 200 mm
Condiții de mediu
Standarde: IEC 60068
Grad de protecție IP: IP00
Altitudine de funcționare: <= 2000 m
Temperatura ambiantă în timpul funcționării:
0...55 °C <= 1000 m
0...50 °C > 1000...2000 m
Temperatura medie a mediului înconjurător în timpul funcționării:
50 °C <= 1000 m (medie pe 24 de ore)
40 °C <= 1000 m (medie anuală)
45 °C > 1000...2000 m (medie pe 24 de ore)
35°C > 1000...2000 m (medie anuală)
Rezistență climatică:
Umiditate relativă: 20...80%
Spray cu sare (400 V/50 Hz): 250 ore
