Reactorul antiarmonic Schneider Electric PowerLogic PFC, tip LVR14125A40T, este un dispozitiv profesional pentru rețele electrice, conceput special pentru a rezolva problemele legate de armonici și pentru a corecta factorul de putere. Acest dispozitiv de 12,5 kvar, reglat la 135 Hz (ordine de reglare 2,7) este o soluție excelentă pentru instalațiile industriale și comerciale în care menținerea calității energiei și gestionarea problemelor armonice sunt importante. Reactorul detunat LVR14125A40T, parte a liniei de produse PowerLogic, este destinat în principal utilizării în rețele de 50 Hz, 400 V c.a. Bobina de șoc cu o valoare de reglare de 14% reduce în mod eficient distorsiunea armonică din rețea, protejând astfel condensatoarele și alte dispozitive de rețea. Dispozitivul are o inductanță de 6,489 mH și o toleranță de inductanță de ±5% pe fază, asigurând o funcționare fiabilă în diverse condiții de încărcare. Cu un curent armonic nominal de bază de 18 A, dispozitivul are un curent efectiv maxim de 18,4 A, ceea ce oferă o rezervă suficientă pentru o funcționare sigură. Bobina de șoc Schneider Electric LVR14125A40T are o serie de avantaje tehnice. Acesta aparține clasei de izolație H, care asigură o rezistență termică excelentă. Tensiunea nominală de izolație este de 1,1 kV, iar tensiunea de testare dielectrică este de 4 kV la 50 Hz timp de 1 minut. Curentul continuu maxim poate fi de 1,12 ori curentul nominal. Dispozitivul poate gestiona diverse componente de curent armonic: 5,5% din armonica a 3-a, 10,7% din armonica a 5-a, 5,3% din armonica a 7-a și 2,1% din armonica a 11-a. Capacitatea de încărcare dinamică este de 2,2 ori curentul de scurtcircuit, în timp ce curentul termic convențional în aer liber este de 2 A la 250 V c.a. 50 Hz. Dispozitivul este potrivit pentru instalarea în interior, are răcire prin convecție forțată și un tip de conexiune cu terminal pad. Centrul de montare este de 200 x 125 mm, iar dimensiunile dispozitivului sunt: 220 mm înălțime, 240 mm lățime și 160 mm adâncime.

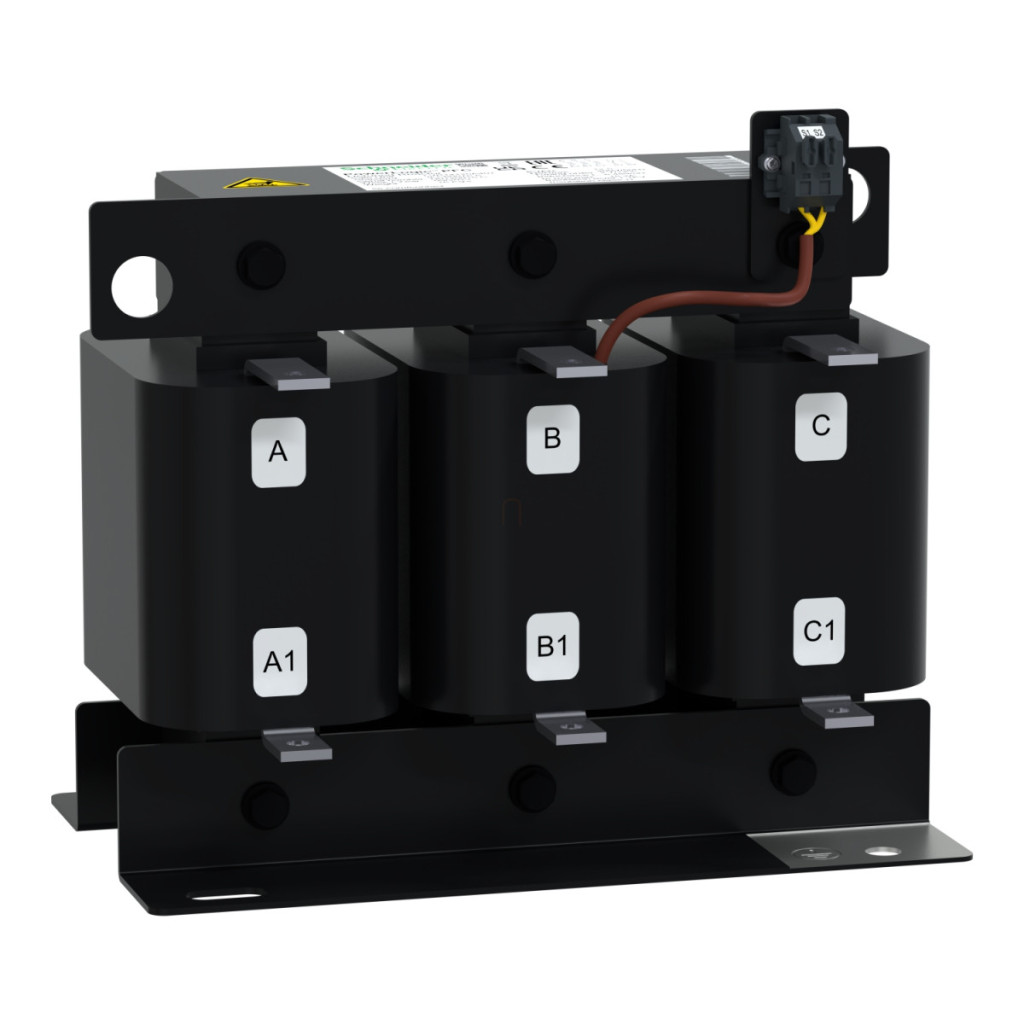

Reactoare detunate Schneider Electric SAH - LVR14125A40T - Bobină de șoc Varplus 14% (135 Hz) 12,5 kvar 400/415V 50Hz date tehnice
Date de bază
Familia de produse: PowerLogic
Denumire scurtă a dispozitivului: DR
Tipul produsului sau al componentei: Bobină de șoc
Frecvența rețelei: 50 Hz
Putere reactivă: 12,5 kvar (la 400 V c.a. 50 Hz)
Tensiune nominală de rețea: 400 V c.a. 50 Hz
Domeniu de reglare: 2,7 - 135 Hz - 14% - 50 Hz
Date suplimentare
Pierdere de putere (max): 150 W
Valoarea inductanței: 6,489 mH
Toleranța inductanței: -5% - +5% pe fază
Curent armonic fundamental: 18 A
Curent RMS: 18,4 A
Clasa de izolație electrică: Clasa H
Tensiune nominală de izolație: 1,1 kV
Tensiune de încercare dielectrică: 4 kV 50 Hz 1 minut
Curent continuu maxim: 1,12 x I1
Spectru de curent armonic:
5,5% x I3
10,7% x I5
5,3% x I7
2,1% x I11
Curent de rezistență dinamică: 2,2 x Isc
Curent termic convențional în aer liber: 2 A la 250 V CA 50 Hz
Tip de instalare: Instalare în interior
Tip de răcire: Convecție forțată
Conexiuni: Terminal pad
Centru de montare: 200 x 125 mm
Caracteristici fizice
Înălțime: 220 mm
Lățime: 240 mm
Adâncime: 160 mm
Condiții de mediu
Standarde: IEC 60068
Grad de protecție IP: IP00
Altitudine de funcționare: <= 2000 m
Temperatura ambiantă în timpul funcționării:
0...55 °C <= 1000 m altitudine
0...50 °C > 1000...2000 m altitudine
Temperatura medie a mediului înconjurător în timpul funcționării:
50°C <= până la 1000 m altitudine (medie pe 24 de ore)
40°C <= până la 1000 m altitudine (medie pe 1 an)
45°C > 1000...2000 m altitudine (medie pe 24 de ore)
35°C > 1000...2000 m altitudine (medie pe 1 an)
Rezistență climatică:
Umiditate relativă: 20...80%
Ceață salină (400 V/50 Hz): 250 ore
