Bobina antiarmonică LVR14250A40T din gama de produse PowerLogic PFC de la Schneider Electric este o componentă electrică profesională concepută special pentru a reduce distorsiunea armonică și a îmbunătăți factorul de putere în rețelele electrice industriale și comerciale. Această bobină de 25 kvar este proiectată pentru rețele de 400 V, 50 Hz și are o frecvență de reglare de 135 Hz (2,7), oferind o atenuare de 14% la 50 Hz. Dispozitivul are parametri tehnici excelenți, care garantează o funcționare fiabilă chiar și în medii industriale dure. Valoarea inductanței este de 3,195 mH pe fază, cu o toleranță de ±5%. Curentul fundamental nominal este de 36,1 A, în timp ce curentul RMS total este de 36,8 A. Bobina de șoc are o clasă de izolație H, care asigură o rezistență excelentă la căldură. Tensiunea nominală de izolație este de 1,1 kV, iar tensiunea de testare dielectrică este de 4 kV la 50 Hz timp de 1 minut. Dispozitivul poate suporta de 1,12 ori curentul continuu maxim, iar curentul său de rezistență dinamică este de 2,2 × Isc. În spectrul curentului armonic, acesta prezintă valori de 5,5% × I3, 10,7% × I5, 5,3% × I7 și 2,1% × I11, ceea ce este un bun indicator al comportamentului său față de diverse armonici. Reactorul detunat PowerLogic PFC este potrivit numai pentru utilizare în interior, cu răcire prin convecție forțată. Datorită clasei de protecție IP00, acesta trebuie instalat într-un loc protejat. Conectarea se face prin terminale cu plăcuțe, cu puncte de montare distanțate la 200 × 125 mm. Dimensiunile dispozitivului sunt: 220 mm înălțime, 240 mm lățime și 160 mm adâncime. Pierderea maximă de putere este de 200 W, ceea ce necesită o ventilație adecvată pentru o funcționare sigură. Specificații legate de mediul de funcționare: temperatură de funcționare 0-55 °C până la 1000 de metri deasupra nivelului mării și 0-50 °C între 1000 și 2000 de metri. Temperatura medie pe 24 de ore nu trebuie să depășească 50 °C (sub 1000 de metri) sau 45 °C (între 1000 și 2000 de metri). Temperatura medie anuală nu trebuie să depășească 40 °C (sub 1000 de metri) sau 35 °C (între 1000 și 2000 de metri). Umiditatea relativă poate fi între 20 și 80%, iar dispozitivul poate rezista la 250 de ore de pulverizare cu sare. Bobina antiarmonică Schneider Electric LVR14250A40T este alegerea ideală pentru aplicații industriale și comerciale în care distorsiunile armonice ale rețelei cauzează probleme și în care îmbunătățirea factorului de putere este importantă. Dispozitivul ajută la reducerea curenților armonici, care pot provoca supraîncălzire, reducerea eficienței sau chiar deteriorarea echipamentelor electrice. Utilizarea bobinelor de supresie dimensionate și reglate corespunzător poate crește semnificativ stabilitatea rețelei și eficiența energetică, reducând în același timp ratele de defectare a echipamentelor și costurile de întreținere.

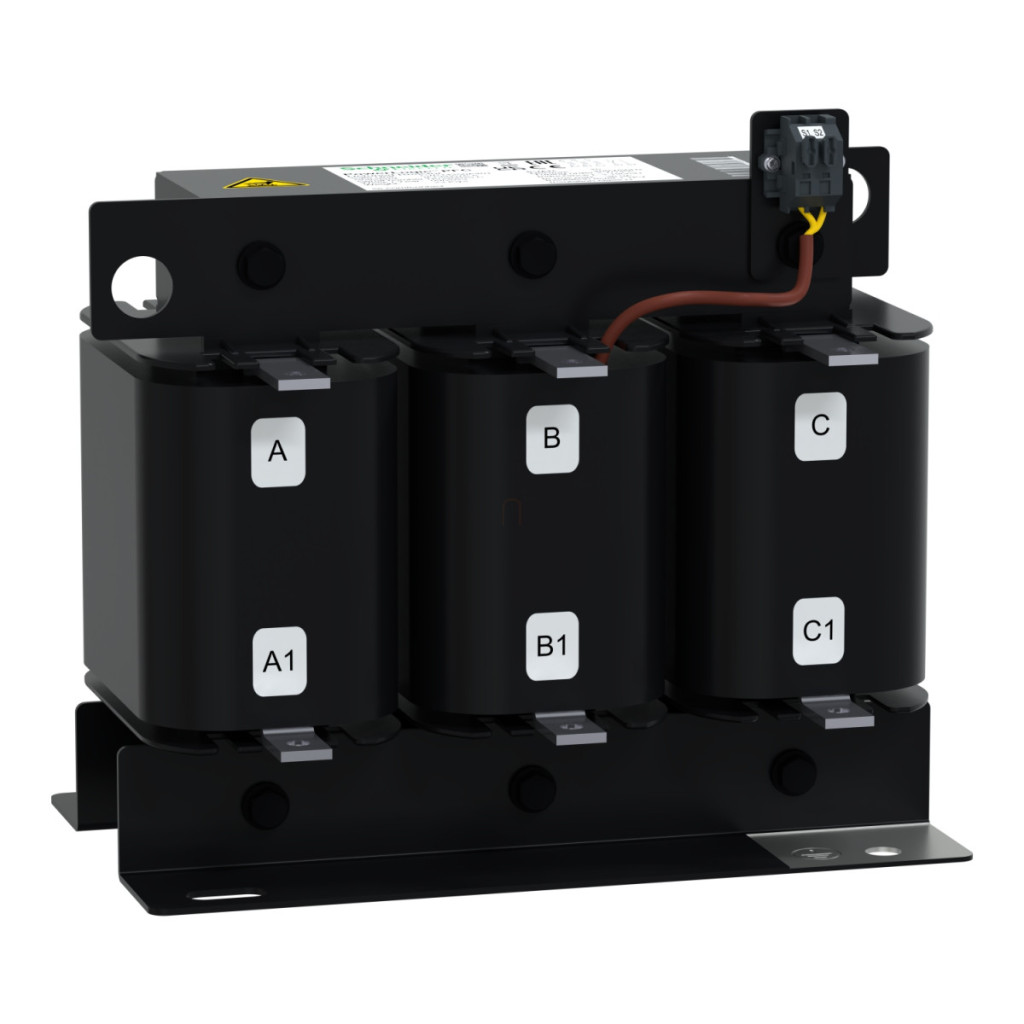

Reactoare detunate Schneider Electric SAH - LVR14250A40T - Bobină de detunare Varplus 14% (135 Hz) 25 kvar 400/415V 50Hz date tehnice
Caracteristici principale
Familia de produse: PowerLogic
Denumire scurtă a produsului: DR
Tipul produsului sau componentului: Bobină de șoc
Frecvența rețelei: 50 Hz
Putere reactivă: 25 kvar (400 V c.a. 50 Hz)
Tensiune nominală de rețea: 400 V c.a. 50 Hz
Interval de reglare: 2,7 - 135 Hz - 14% - 50 Hz
Informații suplimentare
Pierdere de putere (max): 200 W
Valoarea inductanței: 3,195 mH
Toleranța inductanței: între -5% și +5% pe fază
Curent armonic fundamental: 36,1 A
Curent RMS: 36,8 A
Clasa de izolație electrică: Clasa H
Tensiune nominală de izolație [Ui]: 1,1 kV
Tensiune de încercare dielectrică: 4 kV 50 Hz 1 minut
Curent continuu maxim [Imp]: 1,12 x I1
Spectru de curent armonic: 5,5 % x I3, 10,7 % x I5, 5,3 % x I7, 2,1 % x I11
Curent de rezistență dinamică: 2,2 x Isc
Flux termic convențional în aer liber [Ith]: 2 A (250 V CA 50 Hz)
Tip de instalare: Instalare în interior
Tip de răcire: Convecție forțată
Conexiuni - terminale: Terminal pad
Centru de montare: 200 x 125 mm
Înălțime: 220 mm
Lățime: 240 mm
Adâncime: 160 mm
Condiții de mediu
Standarde: IEC 60068
Clasa de protecție IP: IP00
Altitudine de funcționare: <= 2000 m
Temperatura aerului ambiant în timpul funcționării: 0...55 °C (<= 1000 m), 0...50 °C (> 1000...2000 m)
Temperatura medie a aerului ambiant în timpul funcționării: 50 °C (<= 1000 m, medie pe 24 de ore), 40 °C (<= 1000 m, medie pe 1 an), 45 °C (> 1000...2000 m, medie pe 24 de ore), 35 °C (> 1000...2000 m, medie pe 1 an)
Rezistență climatică: Umiditate relativă: 20...80 %, Ceață sărată (400 V/50 Hz): 250 ore
