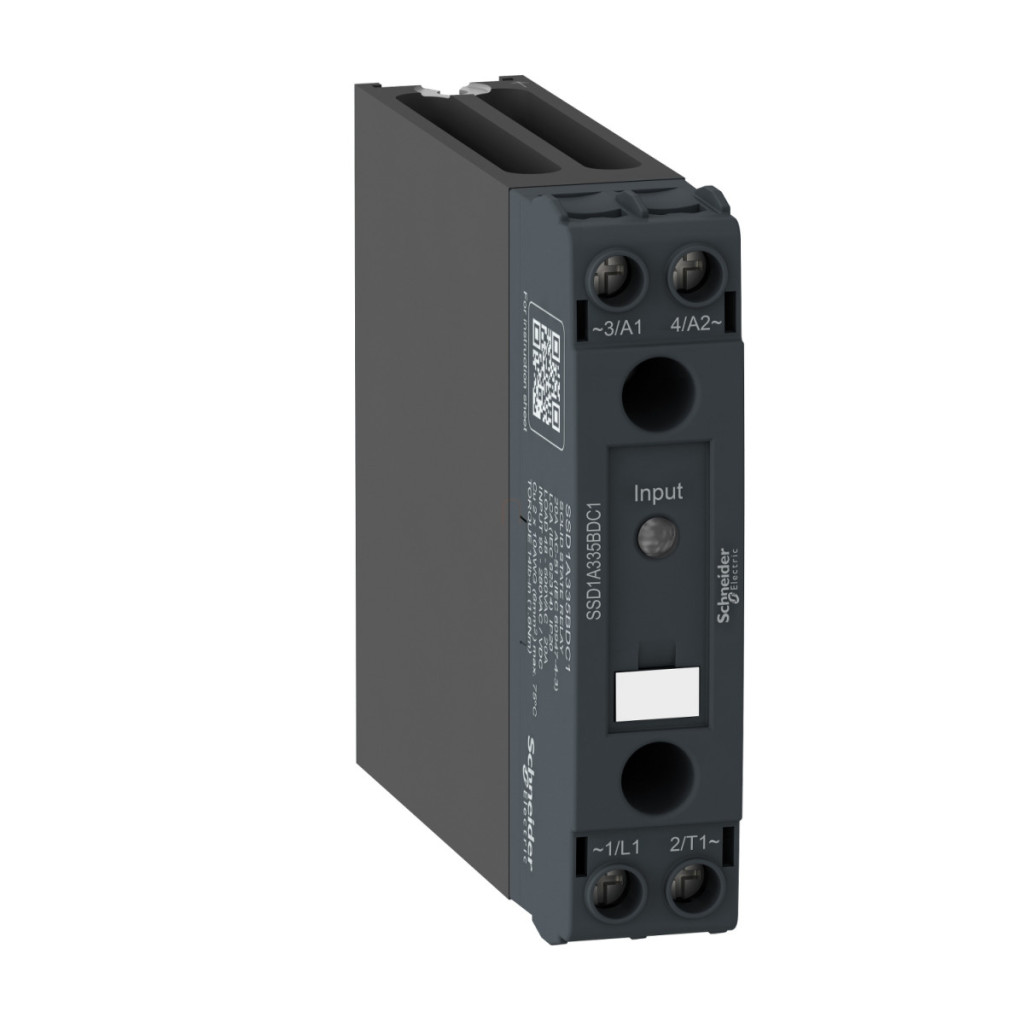

Relee cu semiconductori Schneider Electric Harmony SSD1A335BDC1 sunt relee cu semiconductori moderne, extrem de fiabile, care reprezintă o alegere excelentă pentru aplicații industriale și sisteme de automatizare. Acest releu cu semiconductori monofazat, montabil pe șină DIN, dispune de tehnologie de comutare la tensiune zero, care reduce semnificativ zgomotul de comutare și protejează echipamentele conectate. Harmony SSD1A335BDC1 are un design modular și poate fi montat pe o șină DIN simetrică de 35 mm, în conformitate cu standardul IEC 60715. Principalele sale caracteristici tehnice includ un curent nominal de 35 A, o gamă de tensiune de ieșire de 48-600 V c.a. și o tensiune de control de 4-32 V c.c. Acest dispozitiv versatil este ideal pentru controlul motoarelor, elementelor de încălzire, sistemelor de iluminat și altor consumatori de curent ridicat. Funcția de comutare la tensiune zero minimizează interferențele electromagnetice și curenții de pornire, prelungind astfel durata de viață a dispozitivelor conectate. Releul SSD1A335BDC1 are capacități remarcabile de control al motorului: poate fi utilizat până la 1,5 kW/2 CP în rețelele de 120 V c.a., până la 3,73 kW/5 CP în rețelele de 240 V c.a. și până la 7,46 kW/10 CP în rețelele de 480 V c.a. Dispozitivul are o gamă de frecvențe de funcționare de 47-440 Hz, ceea ce îl face potrivit pentru utilizarea în rețele cu frecvențe diferite. Conexiunea se realizează cu borne cu șurub, care sunt potrivite pentru cabluri cu o secțiune transversală de 1-4 mm² (AWG 18-12) pe partea de intrare și 1-6 mm² (AWG 18-10) pe partea de ieșire. Releul are protecție IP20, o gamă de temperaturi de funcționare de -40...+80 °C și o gamă de temperaturi de depozitare de -40...+100 °C, ceea ce asigură o funcționare fiabilă chiar și în condiții de mediu extreme. Releul Schneider Electric SSD1A335BDC1 are o compatibilitate electromagnetică (EMC) remarcabilă și este conform cu numeroase standarde internaționale, inclusiv IEC 61373: clasa B: categoria 1, IEC 60947-4-3, IEC 62314, IEC 60950-1, CSA C22.2 nr. 14-13 și UL 508. Produsul este ușor de instalat și întreținut, cu un LED verde care indică prezența tensiunii de control. Tensiunea de declanșare este de 4 V c.c., tensiunea de cădere este de 1 V c.c., iar intervalul curentului de intrare este de 10-15 mA. Proiectarea dispozitivului este conformă cu tipul de contactor DOL cu ieșire semiconductoră Form 5, cu un curent de scurgere maxim de numai 1 mA în stare oprită și o valoare DV/dt de 500 V/µs la tensiunea nominală maximă în stare oprită.
Relee cu semiconductori Schneider Electric Harmony - SSD1A335BDC1 date tehnice
Caracteristici cheie
Familia de produse: Relee cu semiconductori Harmony
Tipul produsului: Releu modular pe șină DIN
Denumire scurtă a dispozitivului: SSD1
Număr de canale: 1
Număr de faze: 1 fază
Tipul configurației produsului: Configurație releu
Metoda de montare: Șină DIN simetrică de 35 mm, conformă cu standardul IEC 60715
Curent nominal: 35 A
Mod de comutare a ieșirii: Comutare la tensiune zero
Date suplimentare
Frecvență de funcționare: 47...440 Hz
Funcționare nominală: Continuă
Tensiune de ieșire: 48...600 V c.a.
Tensiune circuit de comandă: 4...32 V c.c.
Cuplu de strângere: 1,5...1,7 N.m pentru intrarea de control (13...15 lb.in)
Cuplu de strângere: 1,5...1,7 N.m pentru ieșirea de sarcină (13...15 lb.in)
Conexiuni - terminale: Terminale cu șurub, capacitate de prindere: 1...4 mm², AWG 18...AWG 12 pentru intrare
Conexiuni - terminale: Terminale cu șurub, capacitate de prindere: 1...6 mm², AWG 18...AWG 10 pentru ieșire
Caracteristici electrice
Rezistență dielectrică: 4 kV CA pentru circuitul de intrare/ieșire
Rigiditate dielectrică: 4 kV CA pentru intrare sau ieșire în raport cu carcasa
Tensiune nominală de impuls rezistentă: 6 kV la circuitul de intrare/ieșire
Rezistență nominală la impulsuri: 6 kV la intrare sau ieșire în raport cu carcasa
Rezistență de izolație: 1000 MOhm la 500 V c.c.
Indicație locală: LED (verde) pentru tensiunea de control
Tensiune de tragere: 4 V c.c. pornire
Tensiune de eliberare: 1 V CC la oprire
Domeniu curent de intrare: 10…15 mA
Tip comutare solid-state: Comutare la tensiune zero
Curent de sarcină: 0,15…35 A
Supra tensiune tranzitorie: 1200 V
Curent de pornire: 1350 A la 60 Hz
Cădere maximă de tensiune: <1,15 V la pornire
Caracteristici de control al motorului
Putere de control al motorului: 1,5 kW/2 CP la 120 V c.a.
Putere de control al motorului: 3,73 kW/5 CP la 240 V c.a.
Puterea de control a motorului: 7,46 kW/10 CP la 480 V c.a.
Caracteristici mecanice
Denumirea formei dispozitivului: Forma 5 contactor DOL cu ieșire semiconductoră
Lățime: 22,5 mm
Înălțime: 93,2 mm
Adâncime: 116,5 mm
Buton de testare: Fără buton de testare
Greutate netă: 0,298 kg
Caracteristici de mediu
Clasă de inflamabilitate: V-0 conform UL 94
Rezistență la vibrații: 0,75 mm (f = 10…150 Hz) conform IEC 60068-2-6
Rezistență la impact: 50 gn pentru 11 ms (accelerație maximă), în poziție longitudinală conform IEC 60068-2-27
Rezistență la impact: 30 gn pentru până la 11 ms (accelerație maximă), în poziție verticală conform IEC 60068-2-27
Grad de contaminare: 2
Clasa de protecție IP: IP20
Temperatura ambiantă în timpul funcționării: -40 până la 80 °C
Temperatura ambiantă în timpul depozitării: -40 până la 100 °C
