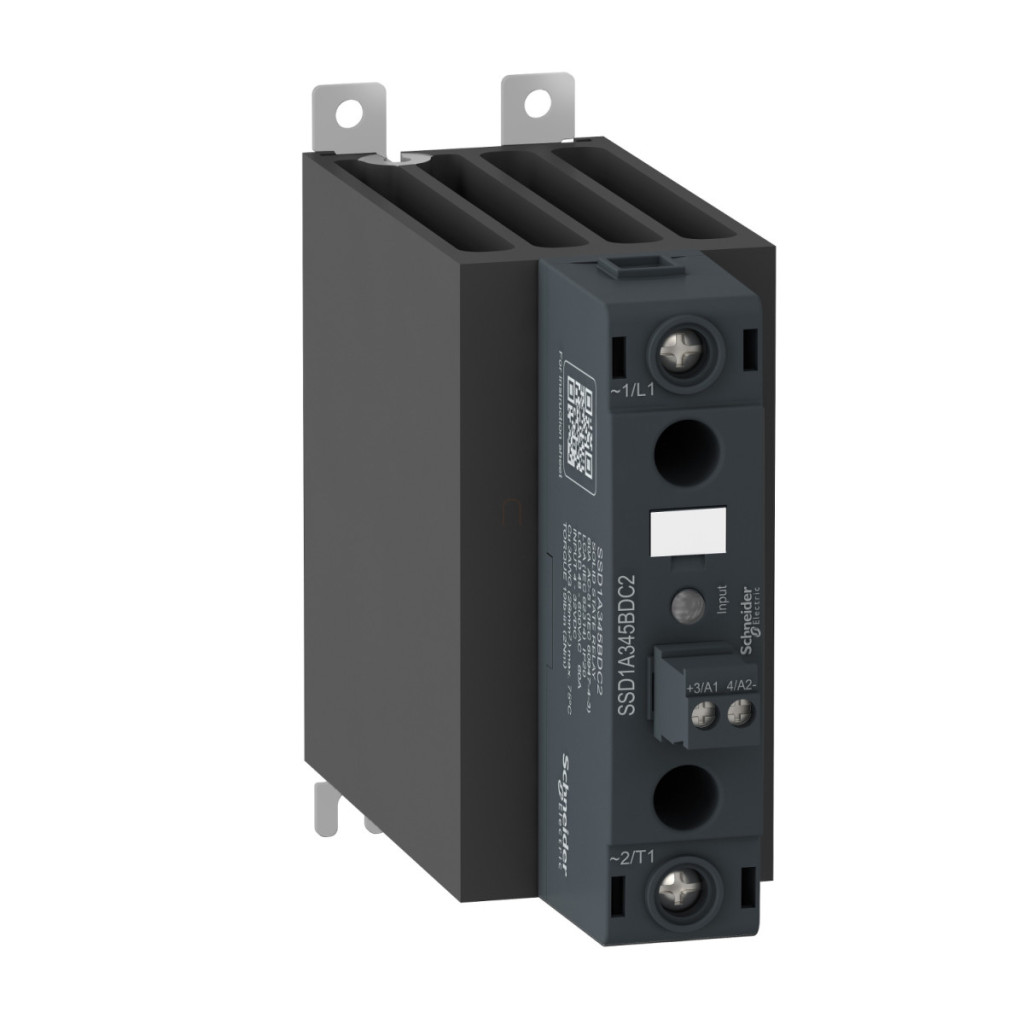

Relee cu semiconductori Schneider Electric Harmony - SSD1A360BDC2 date tehnice
Caracteristici cheie
Familia de produse: Relee cu semiconductori Harmony
Tipul produsului: Relee modulare montabile pe șină DIN
Denumire scurtă a produsului: SSD1
Număr de canale: 1
Număr de faze: 1 fază
Tip de configurare a produsului: Configurație contactor cu intrare terminală cu șurub conectabilă
Metodă de montare: Șină DIN simetrică de 35 mm în conformitate cu IEC 60715
Curent nominal: 60 A
Mod de comutare a ieșirii: Comutare la tensiune zero
Specificații suplimentare
Frecvență de funcționare: 47...440 Hz
Timp de funcționare nominal: Continuu
Tensiune de ieșire: 48...600 V c.a.
Tensiune circuit de control: 4...32 V c.c.
Cuplu de strângere: 0,5 N.m la intrarea de control (5 lb.in), 2...2,2 N.m la ieșirea de sarcină (18...20 lb.in)
Conectori - terminale: Terminale cu șurub conectabile, capacitate de conectare: 0,08...3,30 mm², AWG 28...AWG 12 la intrare; terminale de sertizare, capacitate de conectare: 10...26,67 mm², AWG 8...AWG 3 la ieșire
Rezistență dielectrică: 4 kV CA între circuitele de intrare/ieșire, 4 kV CA între intrare sau ieșire și carcasă
Tensiune nominală de impuls: 6 kV între circuitele de intrare/ieșire, 6 kV între intrare sau ieșire și carcasă
Rezistență de izolație: 1000 MOhm la 500 V c.c.
Indicație locală: LED (verde) pentru tensiunea de control
Tensiune de declanșare: 4 V c.c. pornire
Tensiune de oprire: 1 V c.c. oprire
Interval curent de intrare: 10...15 mA
Tip comutare semiconductor: Comutare la tensiune zero
Curent de sarcină: 0,15...60 A
Parametri tehnici
Supra tensiune tranzitorie: 1200 V
Curent de pornire: 1350 A la 60 Hz
Cădere maximă de tensiune: <1,2 V la pornire
Putere de control motor: 1,5 kW/2 CP la 120 V c.a., 3,73 kW/5 CP la 240 V c.a., 7,46 kW/10 CP la 480 V c.a.
Denumirea formei dispozitivului: Formă 5 contactor DOL cu ieșire semiconductoră
I²t maxim pentru topire: 8320 A²s la 10 ms, 7593 A²s la 8,33 ms
Curent maxim de scurgere: 1 mA în stare oprită
DV/dt: 500 V/µs în stare oprită, la tensiunea nominală maximă
Timp de răspuns: 0,5 cicluri (pornire), 0,5 cicluri (oprire)
Factor de putere: 0,5 la sarcină maximă
Coordonare scurtcircuit: Tip 1, tip 2
Categorie de supratensiune: III
Caracteristici mecanice
Lățime: 45 mm
Înălțime: 111,5 mm
Adâncime: 154,4 mm
Buton de testare: Fără buton de testare
Greutate netă: 0,507 kg
Caracteristici de mediu
Clasificare la foc: V-0 conform UL 94
Rezistență la vibrații: 0,35 mm (f = 10...150 Hz) conform IEC 60068-2-6
Rezistență la impact: 50 gn pentru 11 ms (accelerație maximă), în poziție longitudinală conform IEC 60068-2-27; 30 gn pentru 11 ms (accelerație maximă), în poziție verticală conform IEC 60068-2-27
Grad de poluare: 2
Standarde: IEC 61373: clasa B: categoria 1, IEC 60947-4-3, IEC 62314, IEC 60950-1, CSA C22.2 nr. 14-13, UL 508
Clasa de protecție IP: IP20
Temperatura aerului ambiant în timpul funcționării: -40...80 °C
Temperatura aerului ambiant în timpul depozitării: -40...100 °C
