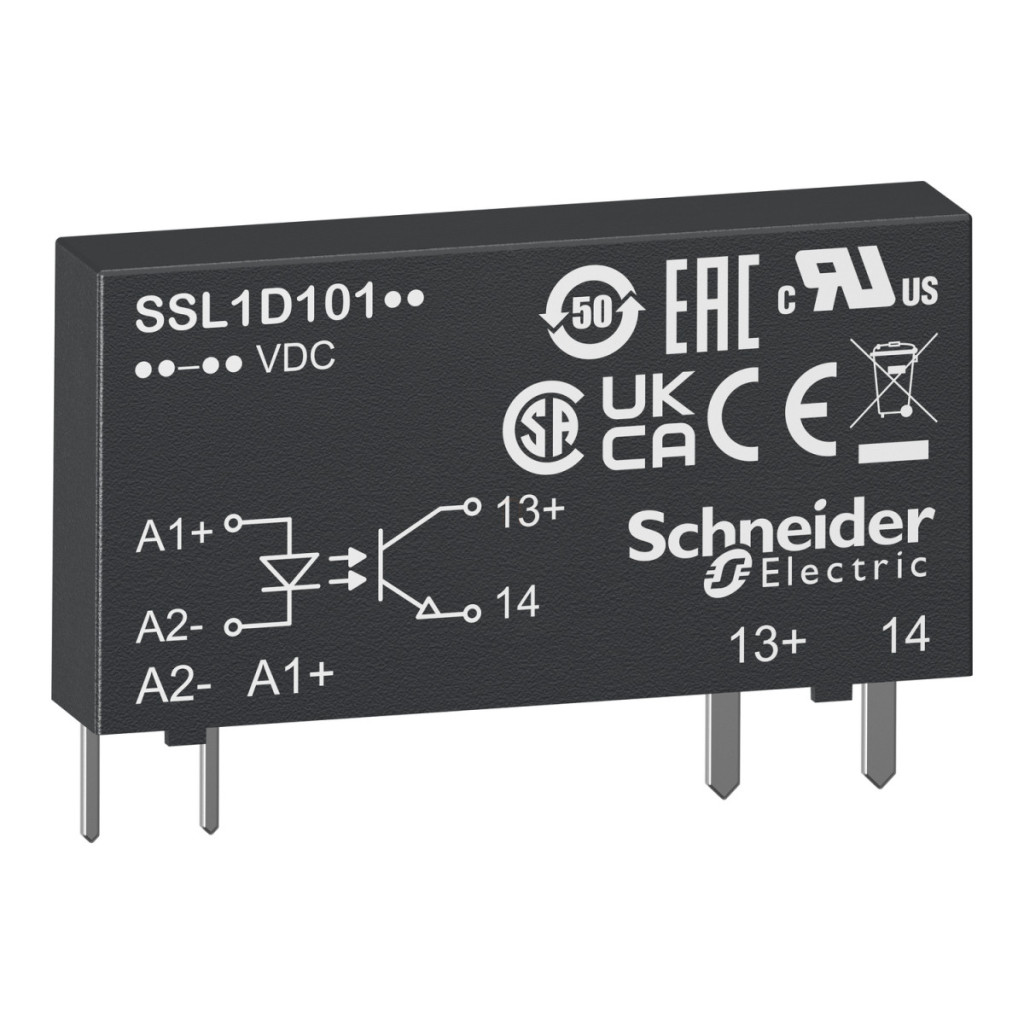

Schneider Electric Harmony SSL1A12BD este un releu solid-state de înaltă calitate, care reprezintă o componentă fiabilă în aplicațiile moderne de automatizare și control. Acest releu de comutare cu tensiune zero este alegerea perfectă pentru aplicații în care comutarea precisă și fără zgomot este esențială. Acest membru al seriei SSL are un design deosebit de compact, măsurând doar 5 mm lățime, 28 mm înălțime și 15 mm adâncime, ceea ce îl face ideal pentru aplicații în care spațiul este limitat. Releul SSL1A12BD este proiectat pentru a controla sarcini monofazate cu o tensiune de ieșire cuprinsă între 24 și 280 V c.a. și un curent nominal de 2 A. Tensiunea circuitului de control poate fi cuprinsă între 15 și 30 V c.c., ceea ce îl face extrem de flexibil pentru utilizarea în medii industriale. Modul de comutare este tensiune zero, ceea ce minimizează tranzienții de comutare și protejează sarcina. Releul are un element de ieșire de tip SCR (redresor controlat cu siliciu), care asigură o funcționare fiabilă și de lungă durată. În ceea ce privește parametrii tehnici, produsul are specificații impresionante. Curentul de scurtcircuit este de 5000 A, în timp ce valoarea recomandată a siguranței este de 2,5 A la 250 V, coordonare de tip 1. Tensiunea nominală de izolație (Ui) este de 280 V, iar rezistența de izolație este mai mare de 100 MOhm la 500 V DC. Curentul de intrare al releului este de 10 mA, iar impedanța de intrare este de 2500 Ohm. Nivelul de protecție IP este IP00, iar intervalul de temperatură de funcționare este de la -20 °C la +80 °C. Curentul de sarcină poate varia între 0,07 și 2 A, iar curentul maxim de scurgere este de 4 mA când este oprit. Timpul de răspuns este de 0,5 cicluri atât pentru pornire, cât și pentru oprire, asigurând o funcționare extrem de rapidă. În ceea ce privește compatibilitatea electromagnetică (EMC), produsul a trecut numeroase teste: protecție împotriva descărcărilor electrostatice (contact: criteriul 4 kV B, aer: criteriul 8 kV B), interferențe RF conduse (10 V, criteriul A, în intervalul 0,15-80 MHz), imunitate la tranzitorii/bursturi rapide (2 kV și 1 kV, criteriul B, 5 kHz), imunitate la supratensiuni (1 kV și 2 kV, criteriul B, între fir-fir și fir-pământ). Tensiunea nominală de impuls (Uimp) este de 4 kV pentru configurațiile intrare-intrare, intrare-ieșire și ieșire-intrare, în conformitate cu standardele IEC 62314 și UL 508. Produsul deține numeroase certificări internaționale, precum cURus, CSA, EAC, CE și UKCA, care atestă calitatea sa superioară și conformitatea cu standardele globale.
Relee cu semiconductori Schneider Electric Harmony - SSL1A12BD - Date tehnice releu cu semiconductori bloc terminal SSL
Caracteristici principale
Familia de produse: Relee cu semiconductori Harmony
Denumire scurtă a dispozitivului: SSL
Număr de faze de rețea: 1 fază
Tensiune circuit de control: 15...30 V CC
Mod de comutare a ieșirii: Comutare la tensiune zero
Curent nominal: 2 A
Tensiune de ieșire: 24...280 V c.a.
Specificații tehnice
Curent de scurtcircuit: 5000 A
Putere nominală a siguranței corespunzătoare: 2,5 A la 250 V, tip de coordonare 1
Tensiune de izolare (Ui): 280 V
Rezistență de izolație: > 100 MOhm la 500 V c.c.
Tip ieșire solid-state: Comutare la tensiune zero, ieșire SCR
Curent de sarcină: 0,07...2 A
Supra-tensiune tranzitorie: 600 V
Curent de pornire: 84 A pentru 16,6 ms, 80 A pentru 20 ms
Cădere maximă de tensiune: <1,5 V la pornire
I²t maxim pentru siguranță: 33 A²s timp de 10 ms la 50 Hz, 29 A²s timp de 8,3 ms la 60 Hz
Curent maxim de scurgere: 4 mA la oprire
DV/dt: 500 V/µs în stare oprit la tensiune maximă
Timp de răspuns: 0,5 cicluri (pornire), 0,5 cicluri (oprire)
Compatibilitate electromagnetică
Descărcare electrostatică - nivel de testare: criteriul B de 4 kV (descărcare prin contact) conform IEC 61000-4-2
Descărcare electrostatică - nivel de testare: 8 kV criteriul B (descărcare în aer) conform cu IEC 61000-4-2
Interferențe RF conduse - nivel de testare: 10 V criteriul A (0,15...80 MHz) este conform cu standardul IEC 61000-4-6
Emisii radiate - nivel de testare: 30...1000 MHz este conform cu standardul IEC 60947-1
Emisii conduse - nivel de testare: 0,15...30 MHz este conform cu IEC 60947-1
Caracteristici fizice
Lățime: 5 mm
Înălțime: 28 mm
Adâncime: 15 mm
Categorie de supratensiune: III
Grad de protecție IP: IP00
Parametri de mediu
Rezistență la flacără: V0 conform standardului UL 94
Rigiditate dielectrică: 2500 V între intrare și ieșire
Grad de poluare: 2
Temperatură ambiantă de funcționare: -20...80 °C
Temperatură ambiantă de depozitare: -20...85 °C
Standarde și certificări
Standarde: IEC/EN 60947-4-3, IEC/EN 62314, UL 508, C22.2 Nr. 14
Certificări de produs: cURus, CSA, EAC, CE, UKCA
Marcaj: CE
Montare
Suport de montare: Soclu
Tip de montare: Montabil pe șină DIN
