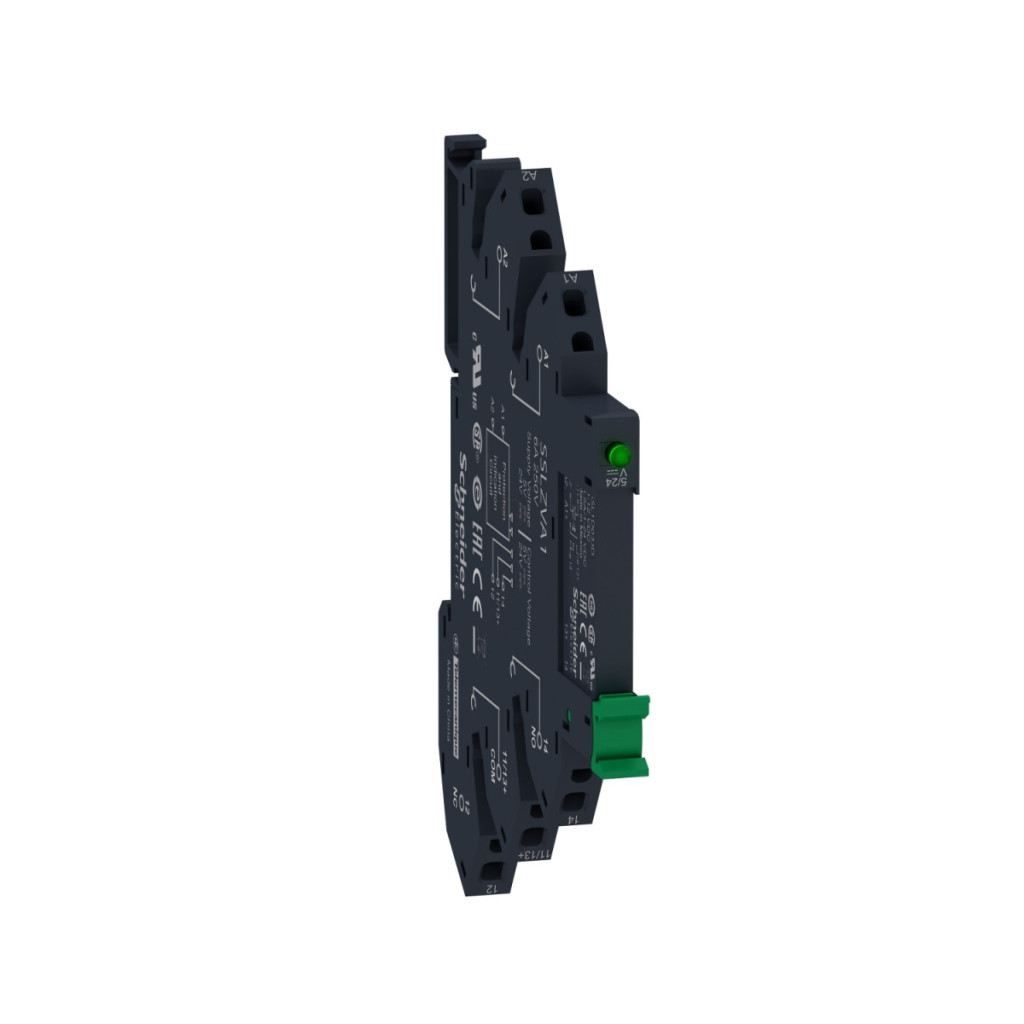

Schneider Electric Harmony SSL1A12BDPR este un releu compact, preasamblat, care face parte din familia de produse Harmony Solid State Relays. Acest dispozitiv de comutare electromecanic de ultimă generație este ideal pentru aplicații industriale în care releele convenționale nu oferă o viteză de comutare, o durată de viață sau o funcționare fără zgomot suficiente. Datorită tehnologiei de comutare cu tensiune zero, acesta minimizează interferențele electromagnetice în timpul comutării, ceea ce este deosebit de avantajos în medii cu sisteme electronice sensibile. Modelul SSL1A12BDPR are un curent nominal de 2 A și poate fi utilizat în rețele monofazate. Circuitul său de control funcționează în intervalul 16-30 V c.c., în timp ce ieșirea sa funcționează în intervalul 24-250 V c.a., ceea ce îl face extrem de versatil pentru utilizarea în controlul diverselor procese industriale. Datorită conectorilor cu arc, poate fi instalat rapid și fără unelte, ceea ce reduce semnificativ timpul de instalare. Dispozitivul are o ieșire SCR, care garantează comutarea fiabilă la tensiune zero la sarcină. Schneider SSL1A12BDPR se mândrește cu o serie de caracteristici tehnice care îl fac să se remarce în categoria sa. Impedanța de intrare este de 3,43 kOhm, tensiunea minimă de comutare este de 16 V c.c. la pornire, iar cea maximă este de 5 V c.c. la oprire. Dispozitivul oferă o protecție excelentă împotriva supratensiunilor tranzitorii, care este susținută de specificația de 600 V c.a. Capacitatea curentului de impuls este de 120 A pentru 16,6 ms sau 115 A pentru 20 ms, ceea ce oferă o rezervă adecvată în cazul unor schimbări bruște de sarcină. Căderea maximă de tensiune în starea pornită este mai mică de 1,1 V, în timp ce curentul de scurgere în starea oprită nu depășește 4 mA. Dispozitivul are un timp de răspuns extrem de rapid, cu timpi de pornire și oprire de numai 0,5 cicluri. SSL1A12BDPR are un design compact, cu o lățime de numai 6,2 mm, o înălțime de 104,6 mm și o adâncime de 79,5 mm, ocupând un spațiu minim în dulapul de comutație. Poate fi utilizat la temperaturi ambientale cuprinse între -20 °C și +70 °C și depozitat la temperaturi cuprinse între -20 °C și +85 °C. Dispozitivul are un grad de protecție IP20, fiind adecvat pentru utilizare în interior. Produsul este conform cu numeroase standarde internaționale, inclusiv IEC 60950-1, IEC 61000, IEC 62314, IEC 61984 și EN 61984, și este certificat UL, CSA, CE și GOST, garantând adecvarea sa pentru utilizare pe piețele globale.
Relee cu semiconductori Schneider Electric Harmony - Date tehnice SSL1A12BDPR
Caracteristici generale
Familia de produse: Relee cu semiconductori Harmony
Denumire scurtă a dispozitivului: SSL
Număr de faze de rețea: 1 fază
Tip dispozitiv: Produs complet
Caracteristici electrice
Tensiune circuit de control [Uc]: 16...30 V CC
Tensiune de ieșire: 24...250 V c.a.
Curent nominal [In]: 2 A
Curent de sarcină: 0,07...2 A Impedanță de intrare: 3,43 kOhm Tensiune minimă de comutare: 16 V CC pornire Tensiune maximă de comutare: 5 V CC oprire Dezechilibru de capacitate: 1,5 pF intrare/ieșire
Caracteristici de comutare
Mod de comutare ieșire: Comutare la tensiune zero
Tip ieșire solid state: Comutare la tensiune zero, ieșire SCR
Timp de răspuns: 0,5 cicluri (pornire), 0,5 cicluri (oprire)
Cădere de tensiune maximă: <1,1 V în stare ON
Curent de scurgere maxim: 4 mA în stare OFF
dV/dt: 500 V/µs în stare OFF la tensiune maximă
Categorie de supratensiune: III
Caracteristici de suprasarcină
Supra tensiune tranzitorie: 600 V CA
Supra curent: 120 A pentru 16,6 ms, 115 A pentru 20 ms
I²t maxim pentru topire: 285 A².s pentru 10 ms la 50 Hz, 260 A².s pentru 8,3 ms la 60 Hz
Conexiuni
Terminale de conectare: Terminale cu arc
Bază de montare: Soclu cu arc
Forță de prindere: 10...40 N.m
Capacitate de conectare: Cablu flexibil cu papuc de cablu: 0,2...1,5 mm² (AWG 24...AWG 16), cablu solid cu capăt de cablu: 0,2...1,5 mm² (AWG 24...AWG 16)
Caracteristici mecanice
Lățime: 6,2 mm
Înălțime: 104,6 mm
Adâncime: 79,5 mm
Caracteristici de mediu
Grad de protecție IP: IP20
Temperatură ambiantă de funcționare: -20...70 °C
Temperatură de depozitare: -20...85 °C
Rezistență la flacără: V0 conform UL 94
Rigiditate dielectrică: 2500 V între intrare și ieșire
Grad de poluare: 2
Standarde și certificări
Standarde: IEC 60950-1, IEC 61000, IEC 62314, IEC 61984, EN 61984
Certificări de produs: UL, CSA, CE, UL 508, CSA22.2 Nr. 14-10, GOST
Marcaje: CURus, CSA, CE, EAC
